一份4层办公楼建筑施工CAD图纸（5108.93平方米）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑设计面积：5108.93平方米
• 建筑高度：17.1米
• 建筑层数：4

附件详情

占地面积：1275.73平方米
建筑设计面积：5108.93平方米，
建筑层数：4层，
檐口高度：17.1米，
建筑结构：框架结构
含总平面图、平面图、立面图、剖面图和 节点详图 ,设计说明

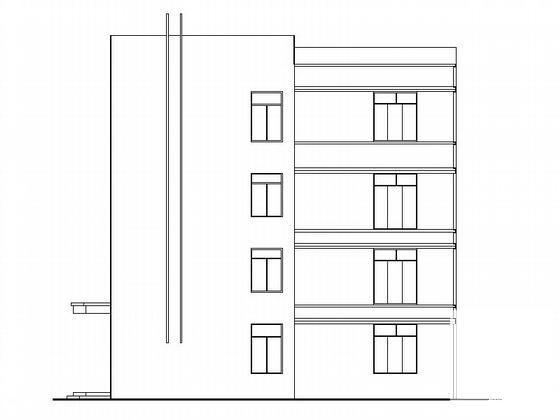

第 1 张图

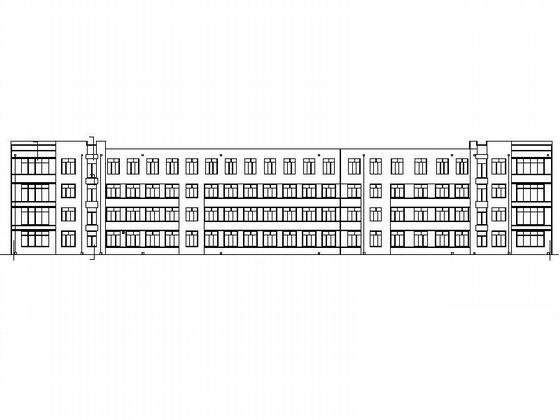

第 2 张图

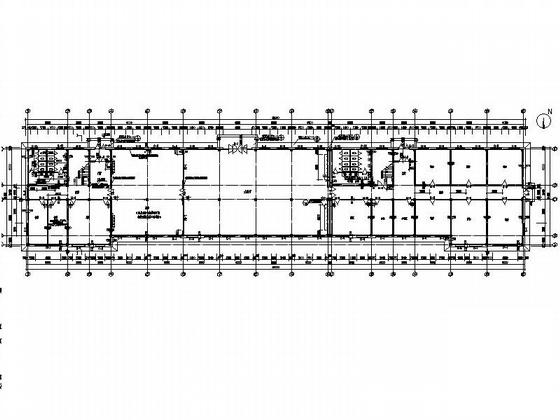

第 3 张图

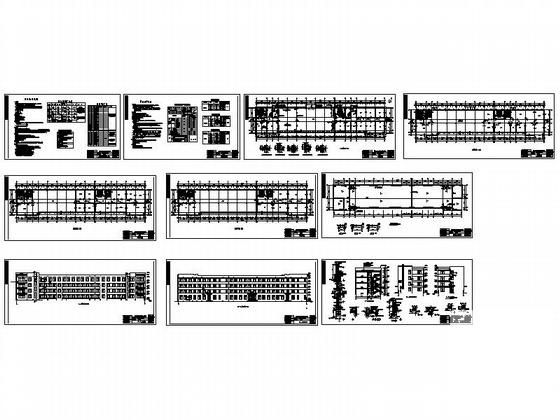

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
