建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：砌体结构
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.45kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：20张
附件详情
该项目为山东某住宅楼，地上六层，建筑设计结构形式为砌体结构，主楼地基采用水泥土搅拌桩处理，基础采用墙下条形基础，6度设防。

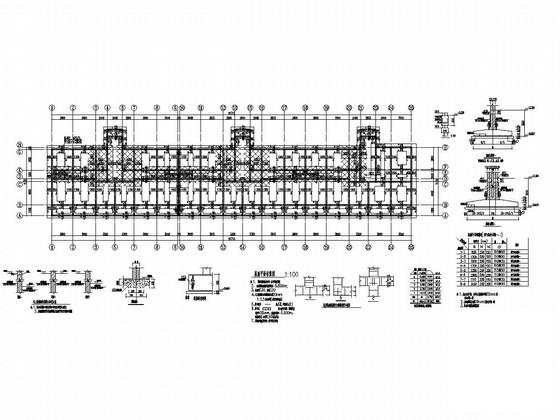

该资料包含：结构设计总说明、粉喷桩布置图、基础
平面布置图
、梁配筋平面图、板配筋平面图、
楼梯详图
等共20张图纸。
粉喷桩布置图

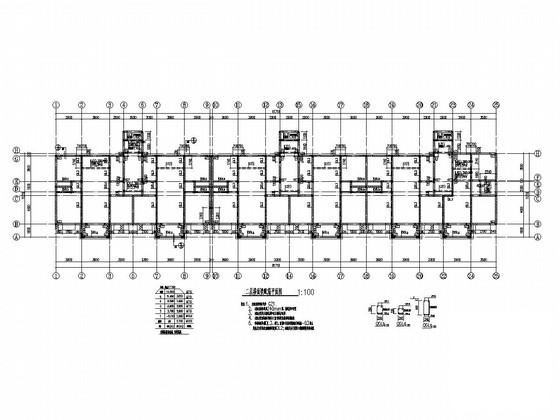

二层楼面梁配筋平面图

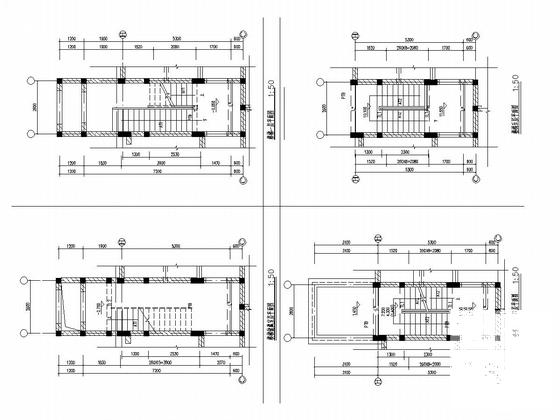

楼梯结构图

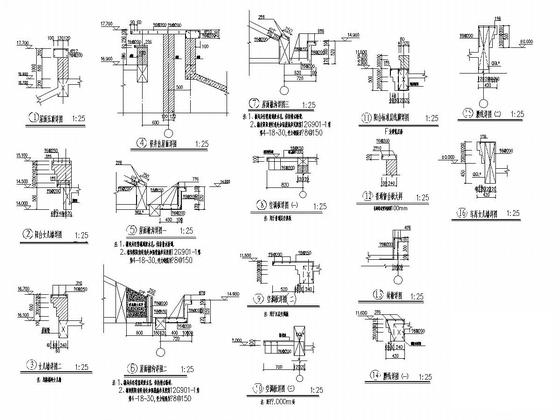

大样详图

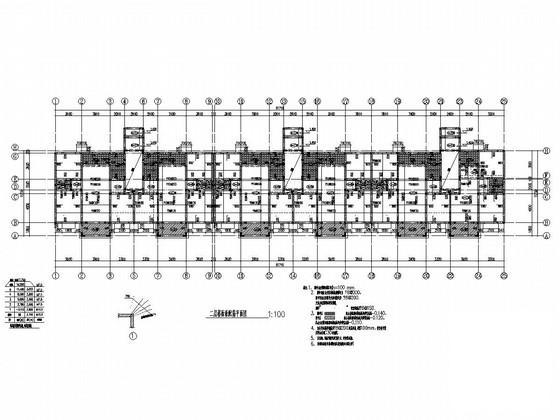

二层楼面板配筋平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
