一份底部1层上部6层底框砌体住宅楼结构CAD施工图纸(平面布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：8张

附件详情

该项目为底部1层框架，上部6层砌体结构，室内外高差300mm，建筑物高度（室外地面至主要屋面板的板顶）为21.300m。%%p0.000标高相对绝对标高为210.800m。
该资料包含：
结构设计总说明

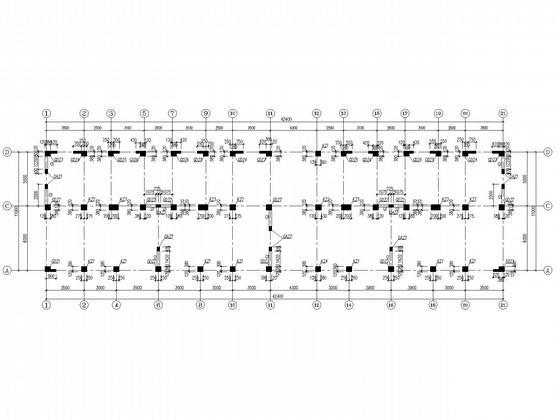

基础、基梁 平面布置图
墙、柱定位及配筋图

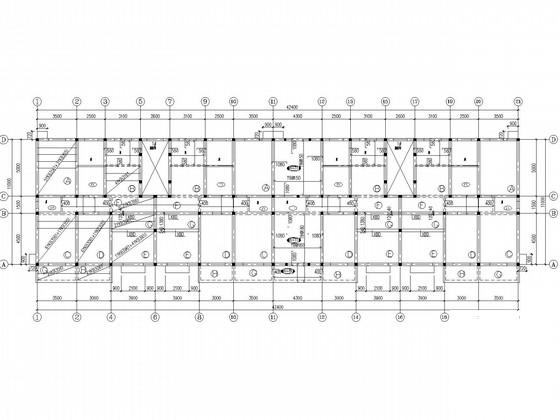

梁、板配筋图
楼面构造柱、圈梁、挑梁、梁、板布置及配筋图
楼梯结构图
共8张图纸。

板布置及配筋图

梁配筋图

楼面构造柱、圈梁、挑梁、梁布置图

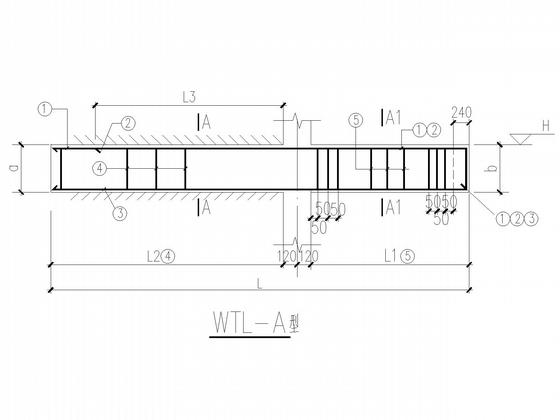

节点

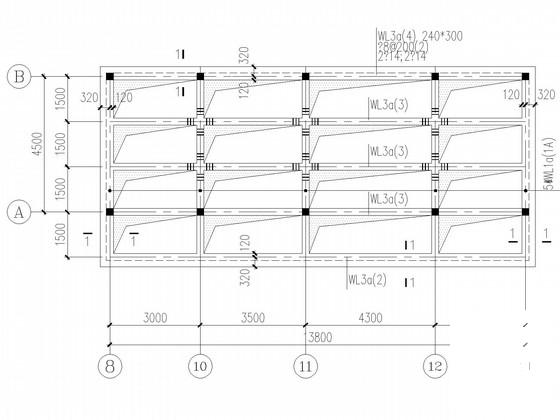

飘架布置及配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-5 08:56:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
