一份12层剪力墙结构住宅楼结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：其他
• 参考图纸：16张
• 设计年代：近代

附件详情

某12层剪力墙住宅结构设计图
该资料为：某12层剪力墙住宅结构设计图
该资料包含：
结构设计总说明、地下一层平面图、地下室顶层模板平面图、模板平面图、楼板配筋图、墙体、梁配筋图、楼电梯顶及屋顶造型模板平面图、楼电梯顶及屋顶造型模板配筋图、墙身大样、楼梯配筋图共16张图纸。

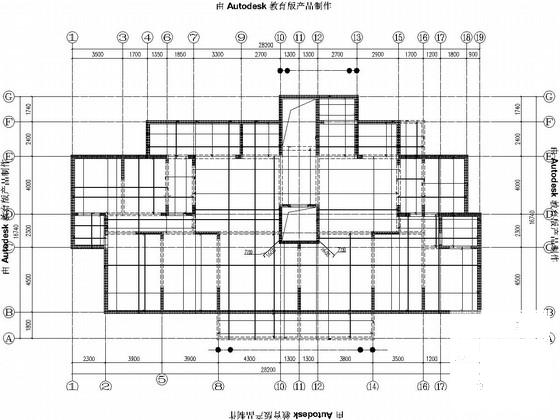

地下室顶层楼板配筋图

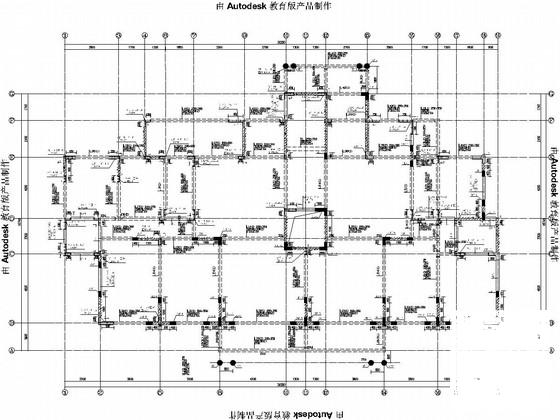

二层墙体、梁配筋图

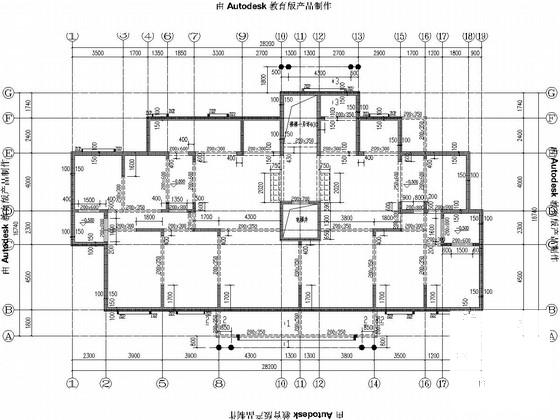

顶层墙体、梁配筋图

第 1 张图

第 2 张图

第 3 张图

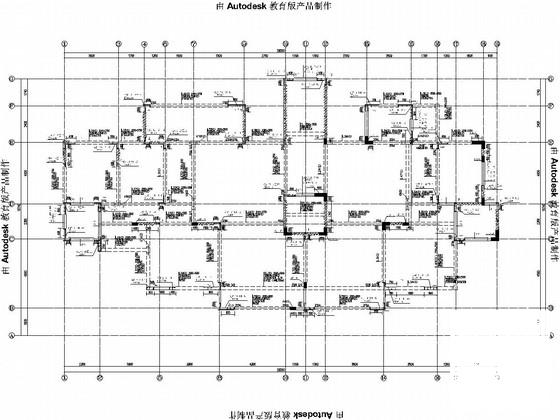

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-4 15:12:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
