6层旅游宾馆建筑CAD施工图纸(卫生间大样图)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[毕业设计]合肥某六层旅游宾馆 建筑施工 图——12张CAD

使用功能：餐饮、办公、娱乐、住宿
总开间x进深：53.1x45米

该资料包含：效果图、总平面图、各层平面图、立面图、电梯大样图、卫生间大样图、坡道展开图、墙身大样图

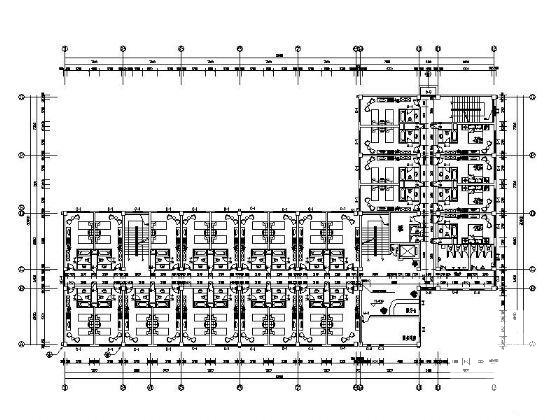

住宿标准层平面图

第 1 张图

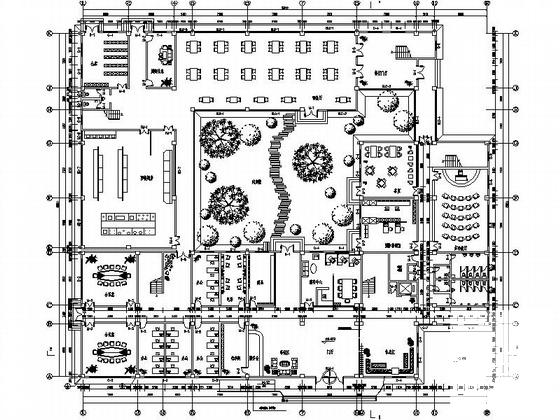

第 2 张图

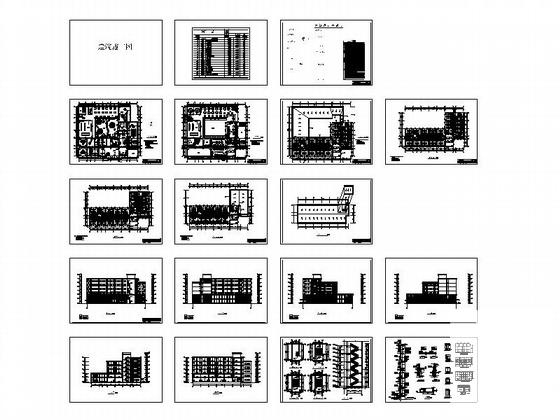

第 3 张图

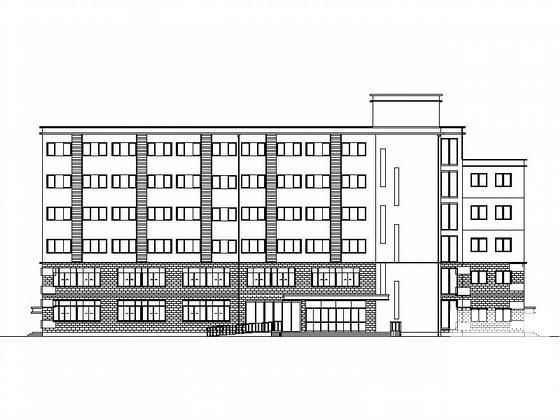

第 4 张图

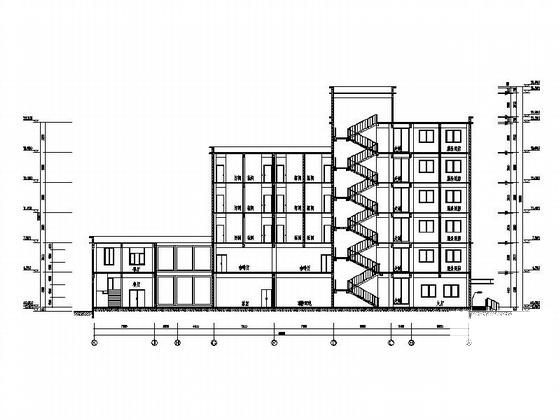

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
