建筑类别:住宅
-
建筑高度类型:多层建筑
-
建筑地上层数:6层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑设计结构形式:钢筋混凝土结构
-
钢筋混凝土结构:剪力墙
-
基础形式 :独立基础
-
结构安全等级:二级
-
地基基础设计等级:丙级
-
抗震设防烈度:6度抗震
-
风压:0.7kN/平方米
-
雪压:0.4kN/平方米
-
参考图纸:31张
-
设计年代:近代
附件详情
该项目结构型式为钢筋混凝土框架结构,基础为柱下钢筋混凝土独立基础,六层住宅楼。
该资料包含:结构设计总说明、基础
平面布置图
、阁楼层柱结构平面图 、 阁楼层板配筋图、
节点详图
、楼梯结构图,各层配筋图等。

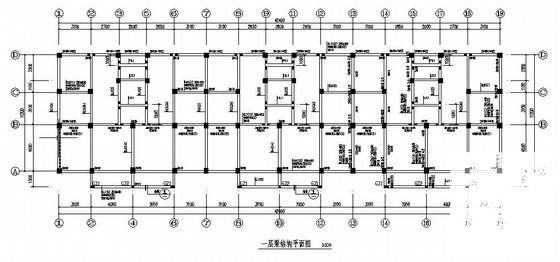

第 1 张图

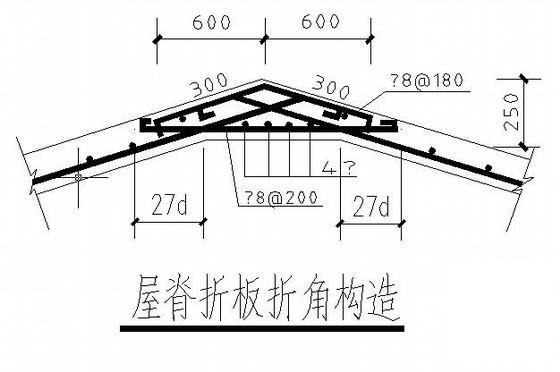

第 2 张图

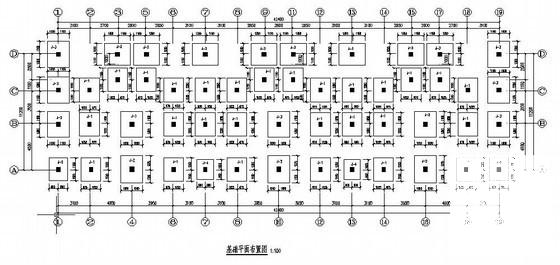

第 3 张图

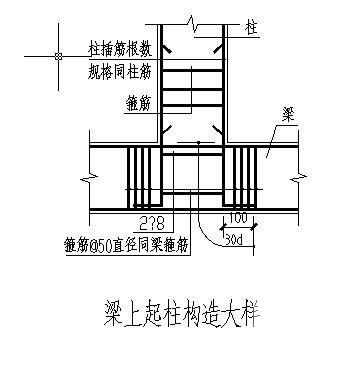

第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
