一份]U型景观泳池结构CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 参考图纸：23张
• 设计年代：近代

附件详情

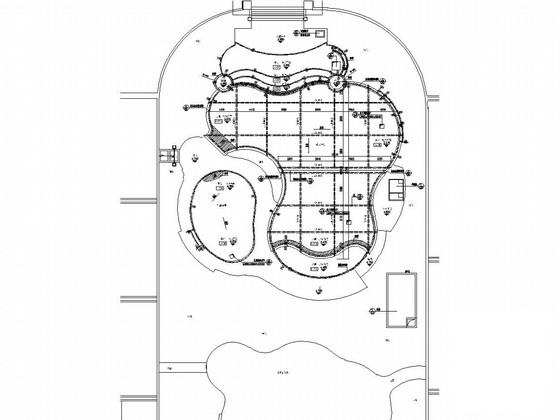

该项目是U型景观泳池及水池项目，图纸主要包括：游池结构平面图，游池底板配筋平面图，泳池大样结构图，躺椅、伸缩缝、消毒池结构图，回水口、过滤井、水泵井结构图，均衡池结构图，泵房结构图，入口水池景墙组合结构图，景墙结构图，花架结构图等共计23张图。
1月。

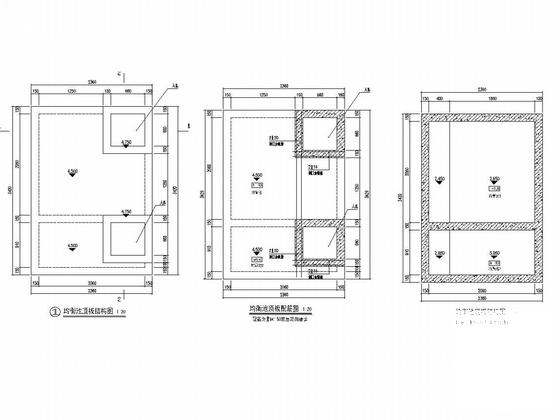

均衡池结构图

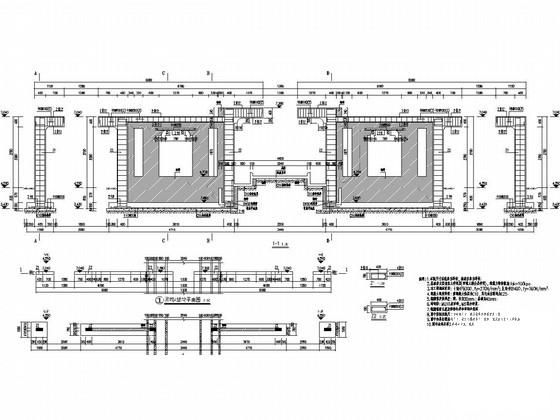

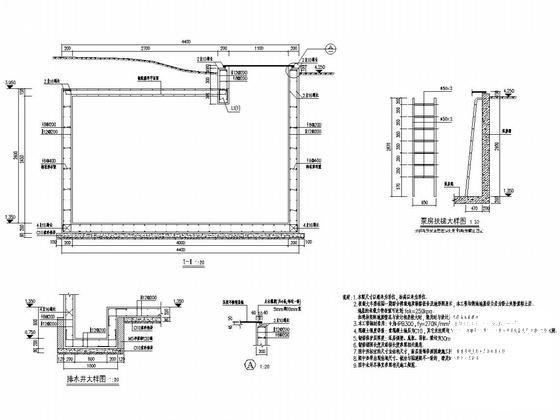

泵房结构图

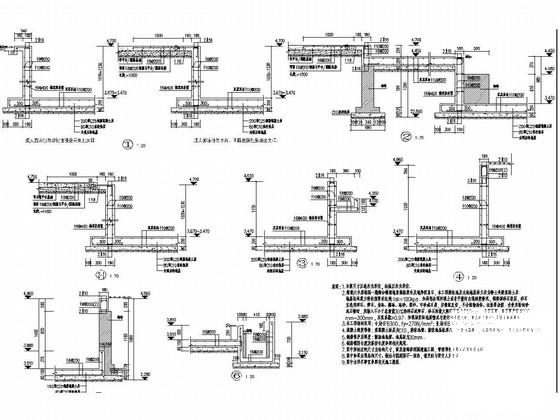

景墙结构图

花架结构图

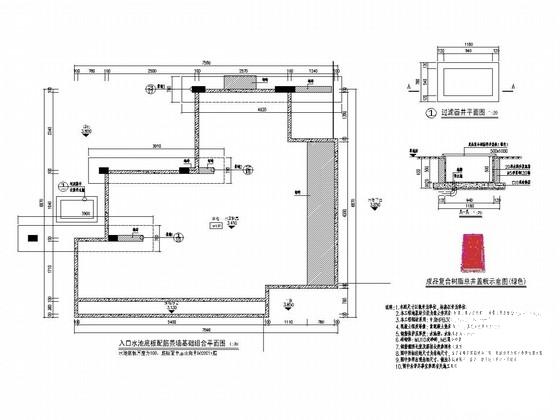

入口水池景墙组合结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
