一份酒店游泳池钢结构桁架结构CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

该项目是酒店泳池钢结构更衣室项目，抗震设防烈度为6度，该资料包含：钢结构设计总说明，柱脚锚栓平面布置图，钢柱平面布置图，钢梁 平面布置图 ，剖面图，GJ3，GJ4布置图 屋面檩条布置图，共计5张图。
分享投稿时间：近几年9月。

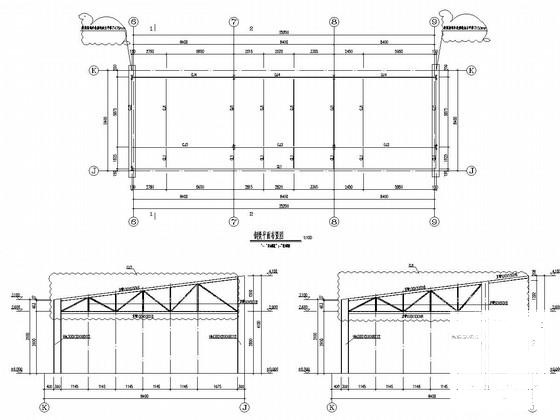

钢梁平面布置图

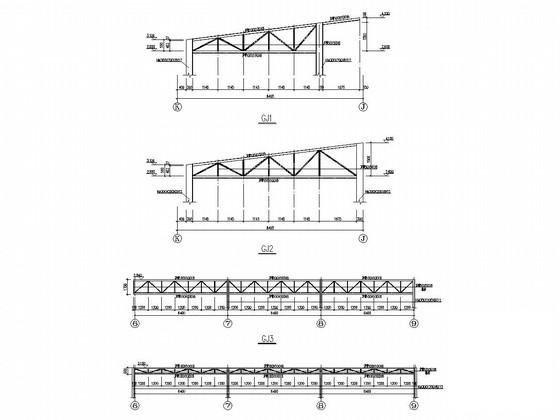

钢架详图

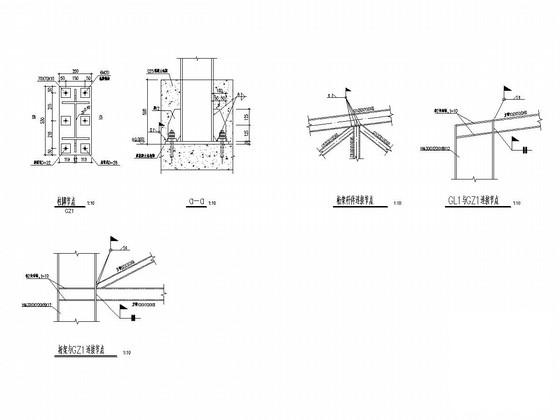

节点详图

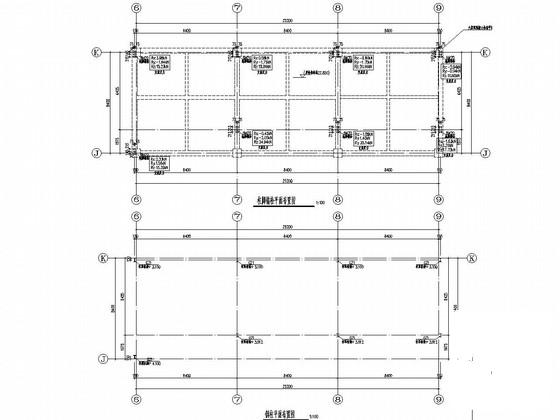

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
