一份5层条形基础底框抗震墙住宅楼结构CAD施工图纸（7度抗震）(地基梁配筋)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：条形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：12张

附件详情

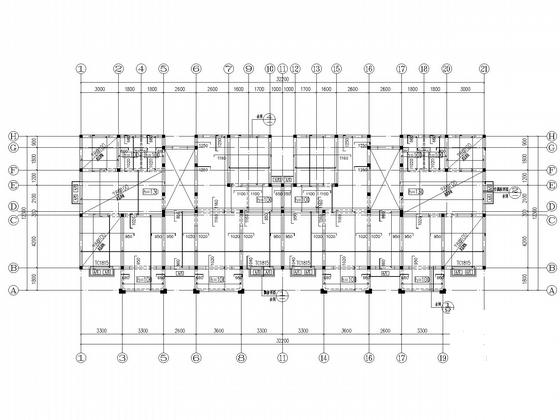

结构设计总说明、地基梁布置图、框架柱、剪力墙布置图、框架梁配筋图、现浇板配筋图、结构平面图、屋面现浇板配筋图、阁楼层结构平面图、楼梯节点共12张图纸。

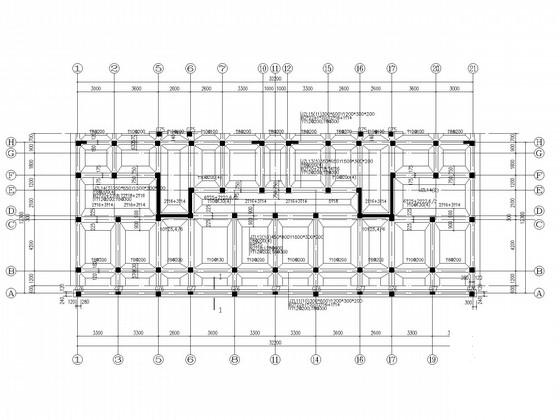

地基梁（Y向）布置图

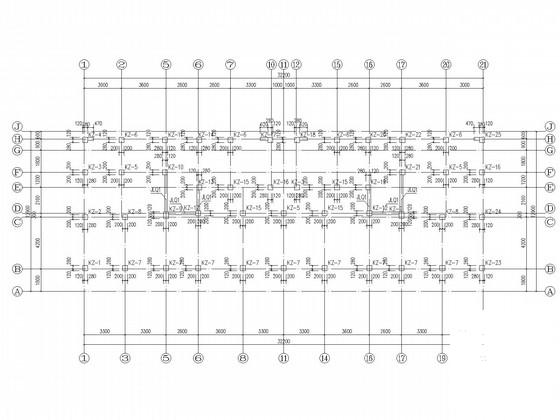

框架柱、剪力墙布置图

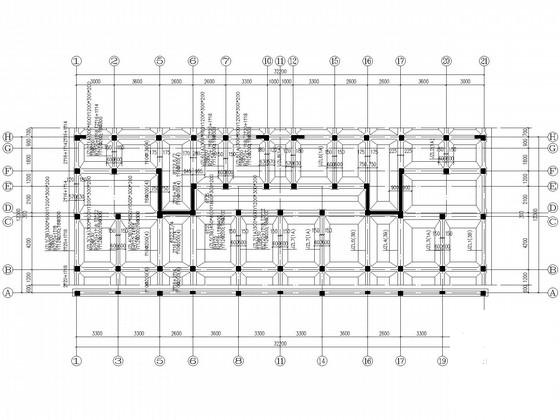

现浇板配筋图

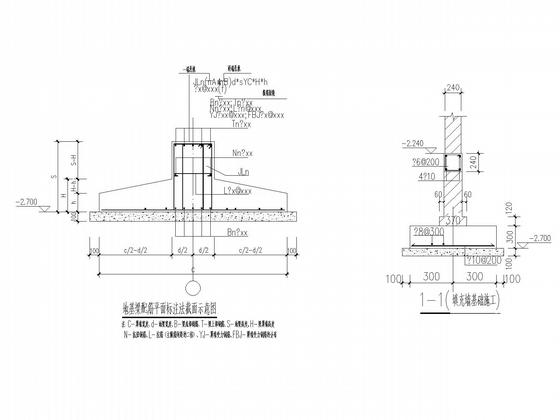

地基梁配筋平面标注法截面示意图

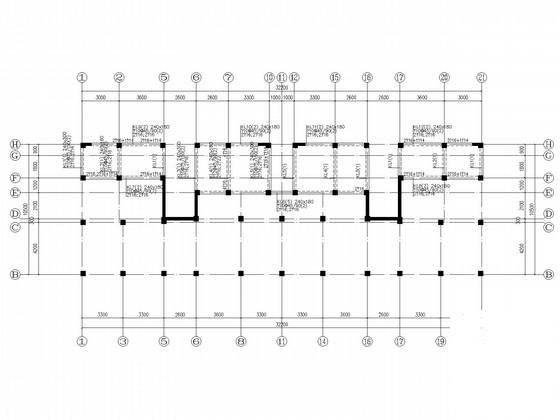

框架梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-3 20:09:16上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
