该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：13张
-
设计年代：近代
附件详情
该项目是江苏某机关公共资源交易中心项目，地上四层，框架结构，建筑平面尺寸：42.1米×27.2米，层高：4.5,4.5,3.6,3.6米，抗震设防烈度为7度，场地为Ⅲ类，基础采用桩基础，桩基设计等级为丙级。
该资料包含：
结构设计说明

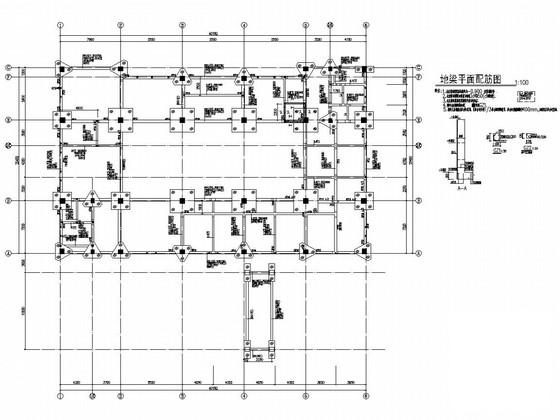

，桩位及承台平面图，地梁平面配筋图，柱平面配筋图，梁，板平面配筋图，
楼梯详图
等共计13张图。含pkpm计算简图15张。
分享投稿时间：近几年6月。

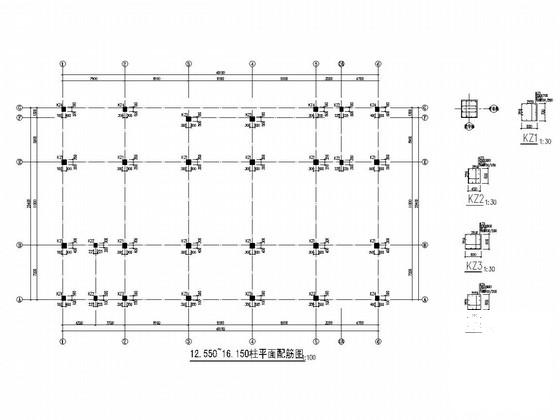

12.550~16.150柱平面配筋图

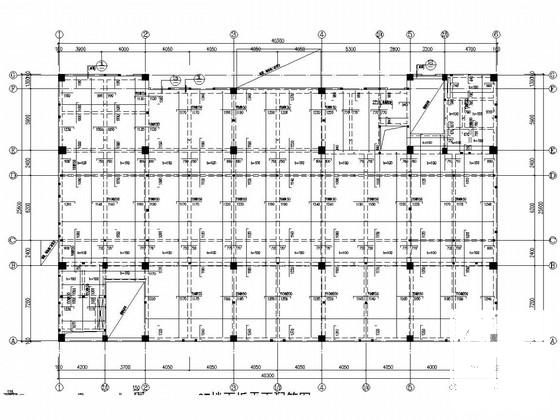

2F楼面板平面配筋图
桩位及承台平面图

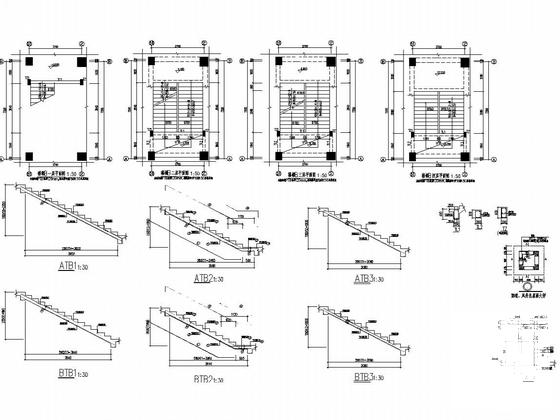

楼梯详图

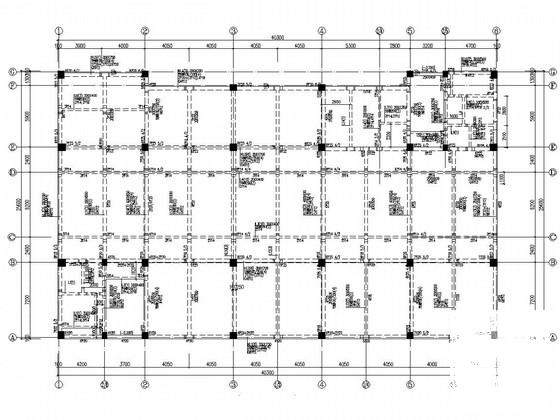

2F楼面梁平面配筋图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
