[CAD]24层剪力墙住宅楼结构图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：24层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.50kN/平方米
• 地下室功能：车库
• 参考图纸：30张
• 设计年代：近代

附件详情

附件详情：该项目为住宅楼项目，建筑设计结构形式为剪力墙结构，基础形式为桩基础，采用预应力高强混凝土管桩，地基基础设计等级为乙级，抗震设防烈度为7度，场地为Ⅱ类。

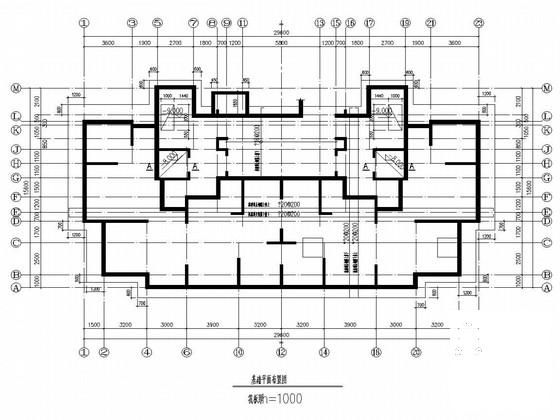

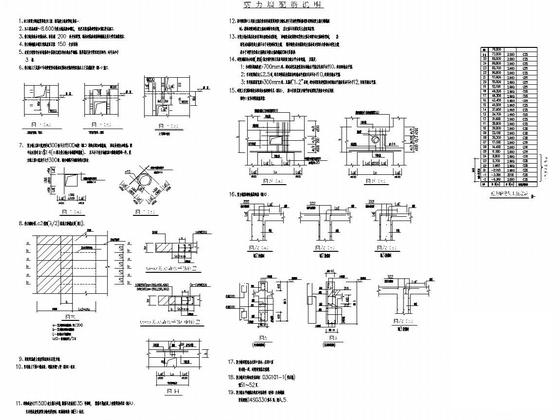

该资料包含：结构设计总说明，剪力墙配筋说明，桩平面布置图，基础平面布置图，竖向构件 平面布置图 ，约束边缘构件详图，梁配筋图，模板及板配筋图， 楼梯详图 等共计30张图。
分享投稿时间：近几年。

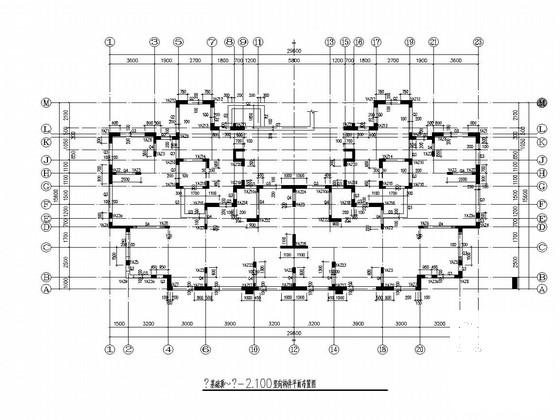

基础顶~-2.100竖向构件平面布置图

-0.100模板及板配筋平面图

详图

楼梯图

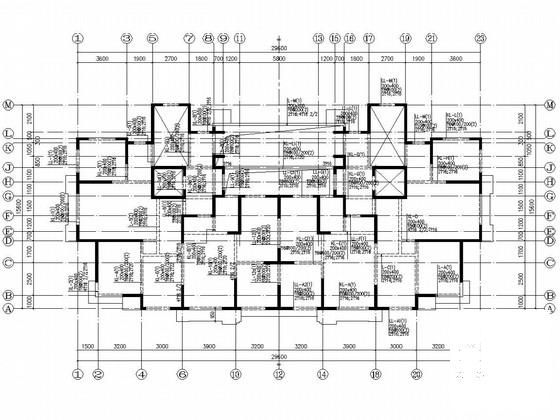

-0.100梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
