[CAD]8层框架结构运动员指挥训练中心结构图纸(梁平法施工图)

[复制链接]

0

主题

0

帖子

1801

积分

超级版主

Rank: 8Rank: 8

积分
1801
发表于 2020-3-2 21:49:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:体育
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目是浙江某市运动员指挥训练中心项目,地上八层,框架结构,地下一层,抗震设防烈度小于六度,独立基础,基础设计等级为丙级。

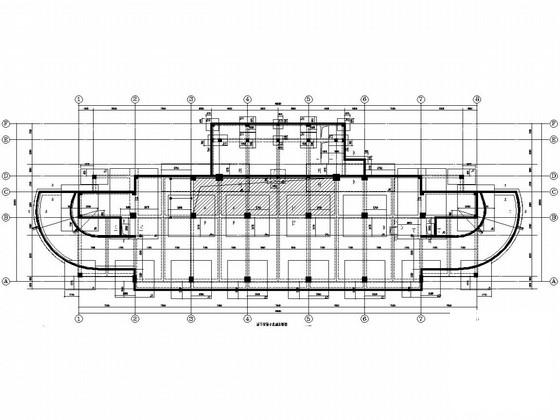

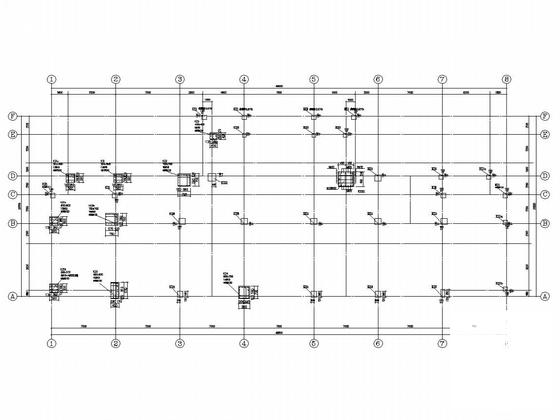

包括: 结构设计说明 ,地下室独立基础布置图,独立基础大样,基础地梁布置图,基础底板配筋图,梁平法施工图,墙柱平法施工图,柱平法施工图,板配筋图,楼梯图等共计22张图。

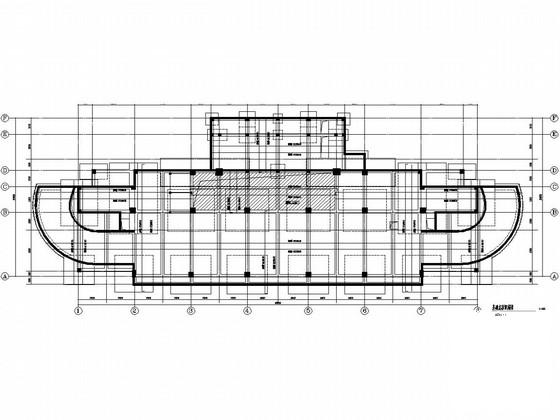

基础底板配筋

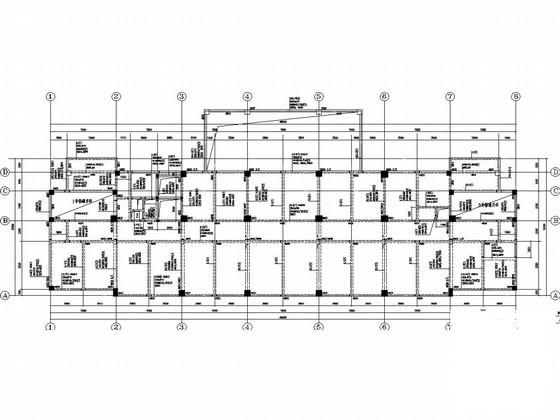

梁平法施工图

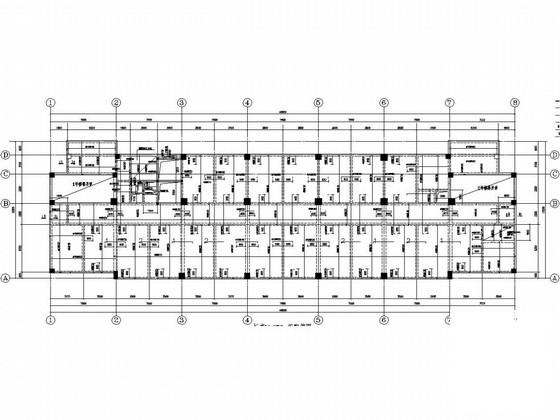

柱平法施工图

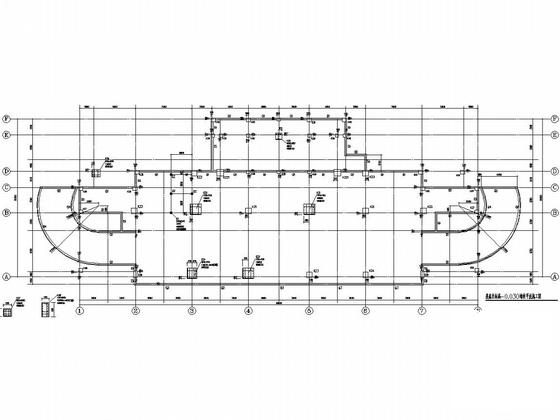

基底至标高-0.030墙柱平法施工图

板配筋图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-2 21:49:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcc0edwwfcdc2c11c.zip

3.04 MB

下载  售价: 100 积分    赚积分
