一份9层供电公司生产营业楼给排水CAD施工图纸(平面布置图)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 供水方式：市政供水,无负压供水
• 排水体制：污废合流,雨污分流
• 大样节点：卫生间

附件详情

• 资料目录表
• 给排水设计说明
• 给排水大样
• 一层给排水 平面布置图

附件详情

资料介绍：本项目为某供电公司生产营业楼装饰工程给排水部分，地上九层办公，地下一层车库，建筑高度37.8m,为二类高层办公楼。

设计内容: 生活给水系统设计、生活污水系统设计、卫生间内给水排水主管后端部分设计等。

，图纸共17张。

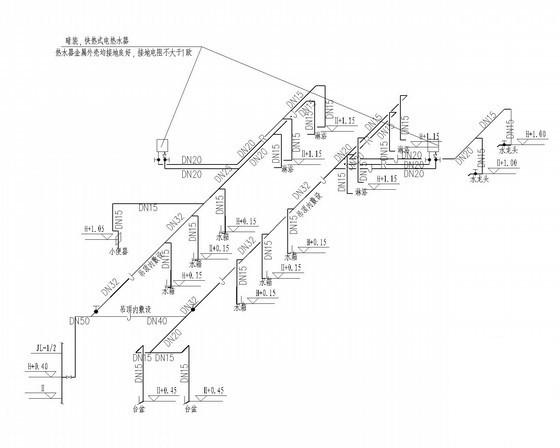

八层公共卫生间给水轴测图

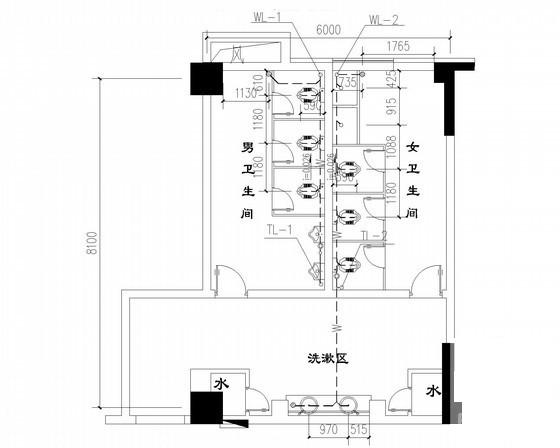

卫生间排水大样

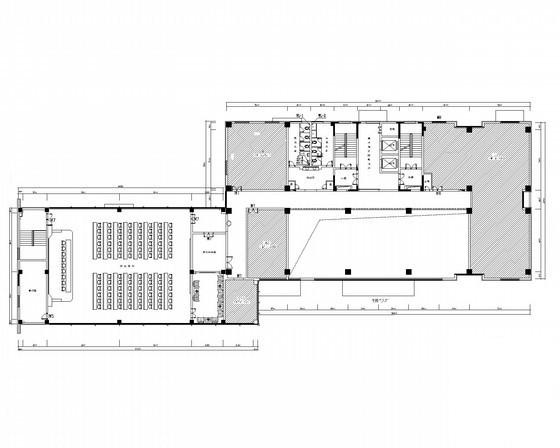

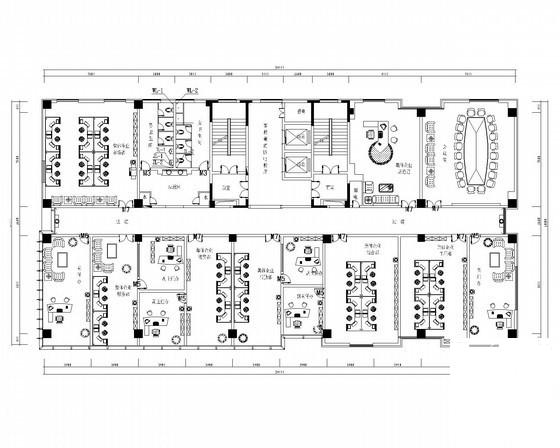

二给排水平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
