[CAD]跨度24m单层门式刚架厂房结构设计图纸（8度抗震）(平面布置图)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：24m
• 抗震设防烈度：8度抗震
• 风压：0.65kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，吊车梁及车挡布置图，屋面檩条布置图，屋面支撑及刚架布置图，墙面檩条布置图，地脚锚栓布置图，基础 平面布置图 ，刚架详图，基础详图等以及建筑图
共14张图纸。

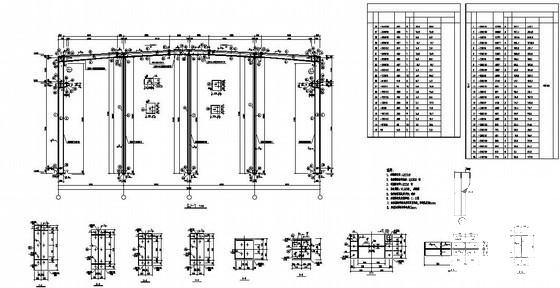

第 1 张图

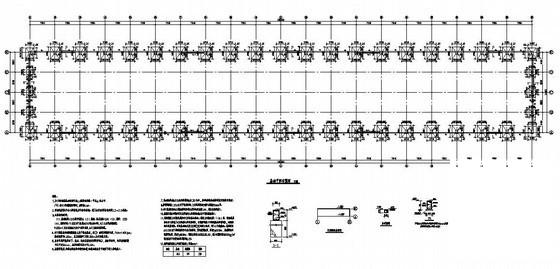

第 2 张图

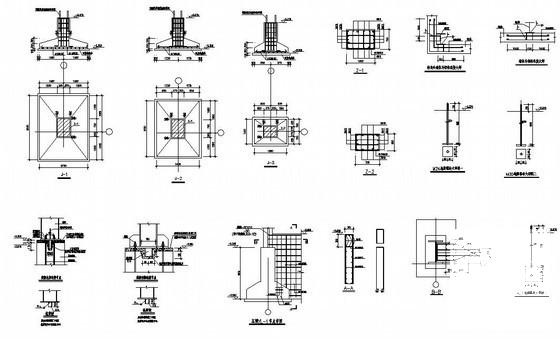

第 3 张图

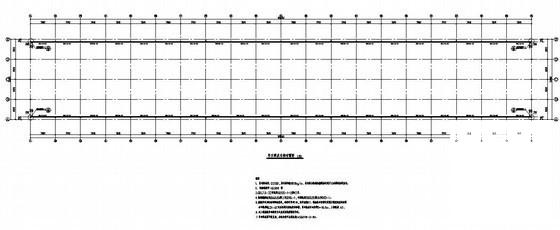

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
