[七层住宅楼]7层住宅楼建筑CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑高度：23.95米
• 建筑层数：6
• 设计效果图：无
• 有无人防：无

附件详情

该资料为某七层住宅楼 建筑施工 图
工程建筑建筑设计结构形式为：框架结构、层数为6层、高度为：23.95米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、墙身大样等，共15张图纸
设计功能包括：一层为商用，二层以上都是住宅，包括：客厅、卧室、厨房等。

户型及面积：设计户型为A型:五室三厅，建筑设计面积：205.785m/户;B型:三室两厅，建筑设计面积：131.13m/户
C型:三室两厅，建筑设计面积：137.37m/户;D型:三室两厅，建筑设计面积：137.595m/户;E型:四室两厅，建筑设计面积：184.05m/户;F型:四室两厅，建筑设计面积：190.09m/户;G型:四室两厅，建筑设计面积：194.295m/户.

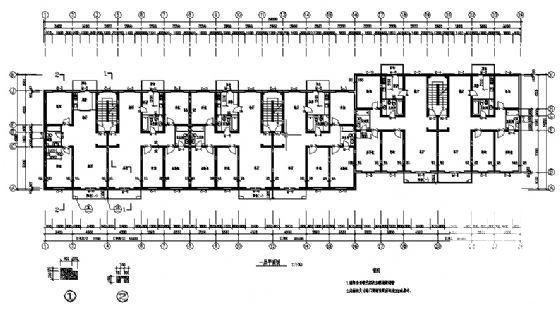

第 1 张图

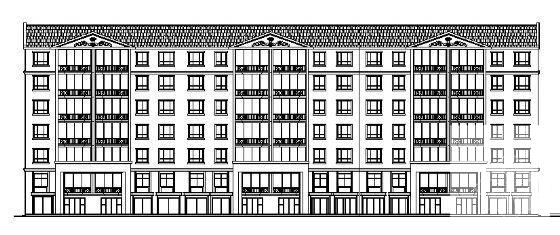

第 2 张图

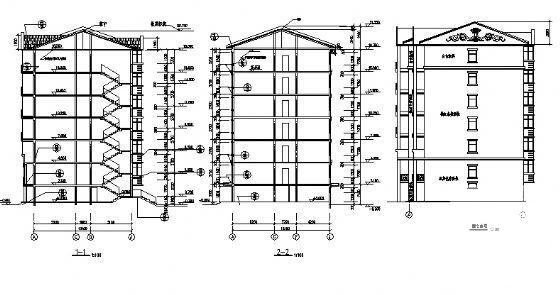

第 3 张图

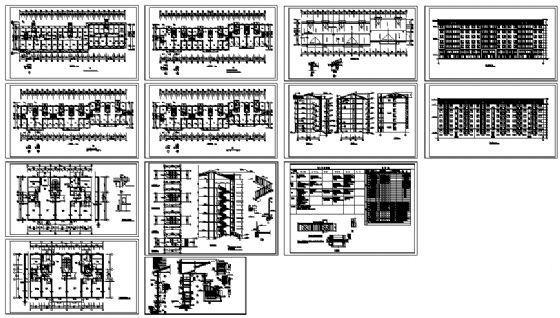

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
