[七层住宅楼]嘉乐云峰阁7层住宅楼建筑施工CAD图纸（框剪结构）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为嘉乐云峰阁七层住宅楼 建筑施工 图
工程建筑面积约为：7194平方米、建筑设计结构形式为：框剪结构、层数为： 7层、高度为：27.6米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共14张图纸
设计功能包括：主人房、客厅、卧室等。

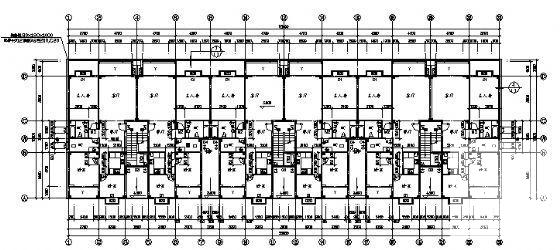

第 1 张图

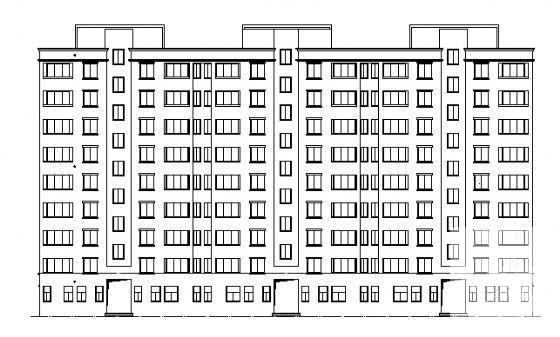

第 2 张图

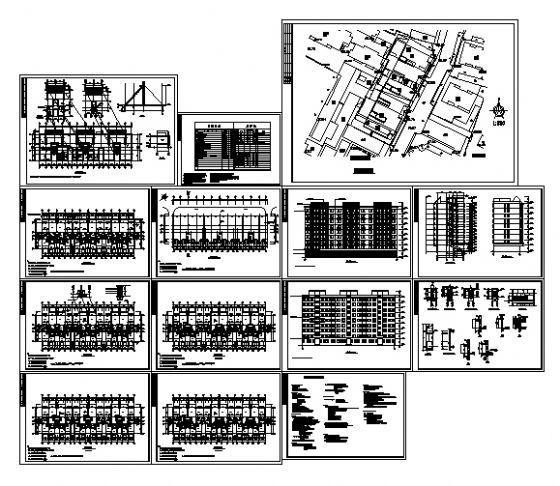

第 3 张图

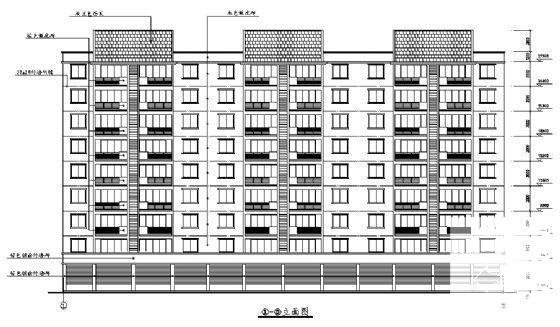

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
