一份酒店卫星及有线电视系统电气CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：73229.8平方米
• 建筑地上层数：24层
• 建筑地下层数：1层
• 参考图纸：15张
• 设计年代：近代
• 弱电设计：有线电视和卫星接收系统

附件详情

• 一、 电气设计 说明
• 二、有线电视系统图
• 三、有线电视平面图

附件详情

本稿件是[株洲]某酒店卫星及有线电视系统电气图纸，酒店为一类高层建筑，总面积为73229.8M2，其中地下面积为11896M2，地上面积为61333.8M2，层高为96.35。该建筑分为地下一层，地上24层，地下一层为停车场，地上1至6层为中高级餐厅，水疗SPA，KTV等娱乐休闲场所，7至24层为客房。
有线电视系统设计包含有线电视系统图设计与平面布置等。

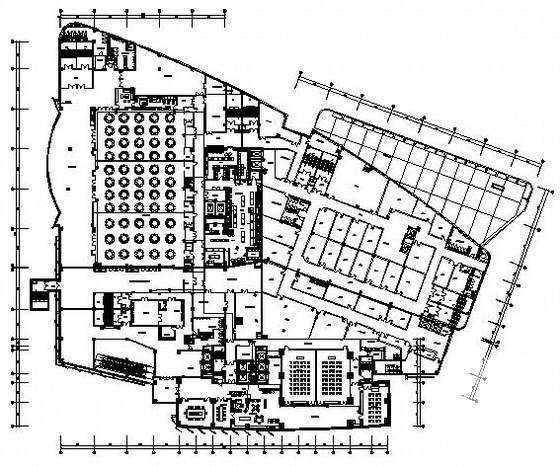

第 1 张图

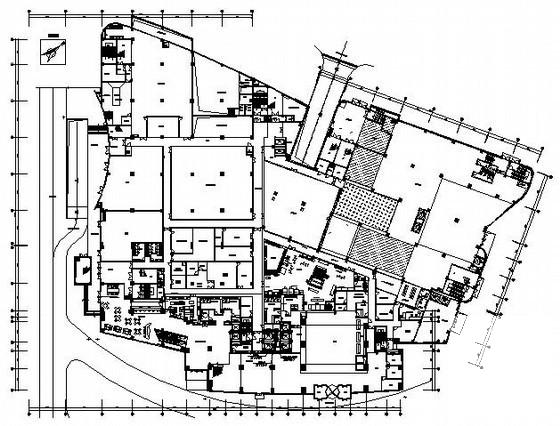

第 2 张图

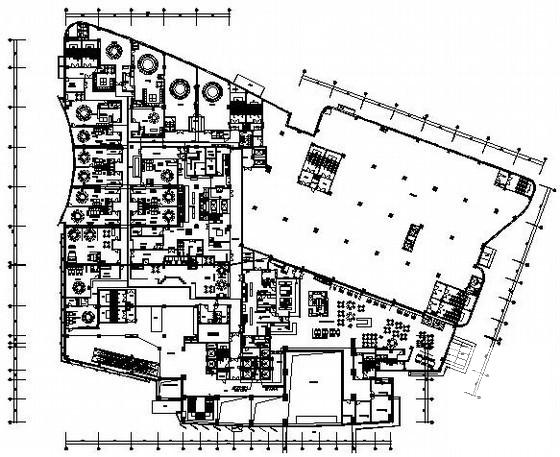

第 3 张图

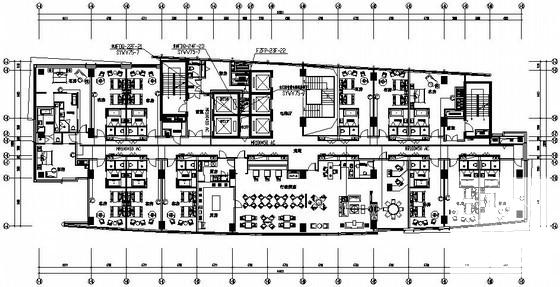

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
