一份4层钢筋混凝土框架结构教学楼（施组、建筑、结构CAD图纸）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为重庆市某中学教学楼，四层钢筋混凝土框架结构，建筑面积为2841.6m2，室外地坪至屋面板顶板的总高度为15.6m。

该资料包括建筑设计、结构设计、施工组织设计三部分。

结构设计选取了一榀主要框架进行计算。内容包括荷载计算、内力计算、内力组合、承载力计算。现浇楼梯设计。基础的选型和布置，并取一个独立基础进行设计。

基础平面布置图

屋面结构布置图

一道三层结构布置图

基础配筋图

楼梯详图

配筋图

计算书缩览图

建试图.dwg

结施图.dwg

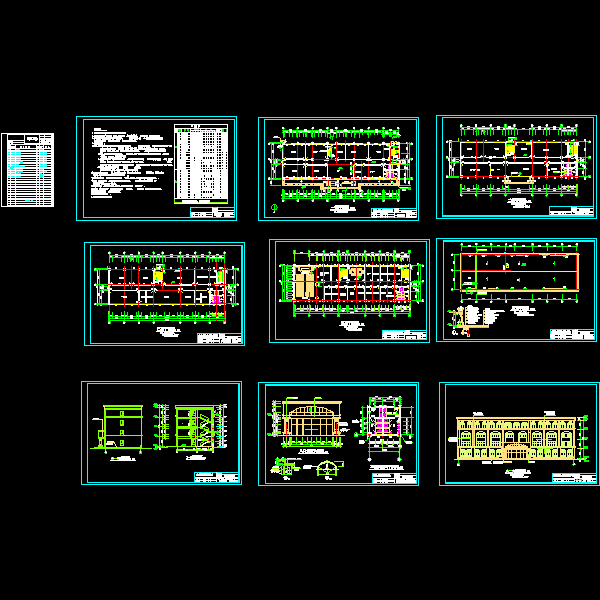

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
