一份19层办公楼弱电系统CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：42444.27平方米
• 建筑地上层数：19层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 有线广播：业务性, 服务性
• 会议系统：讨论系统, 同声传译
• 接地方式：TN-S
• 项目所在地：上海
• 弱电设计：入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 建筑设备监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 扩声系统, 会议系统, 信息网络系统, 机房工程

附件详情

• 1、弱电设计说明
• 2、视频监控系统图

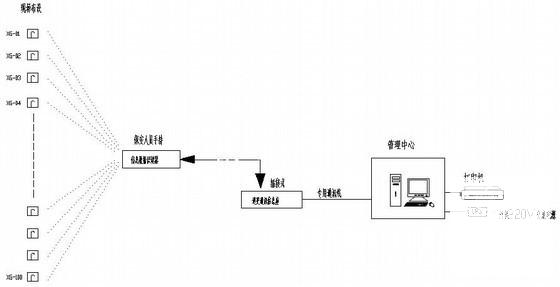

• 3、电子巡更系统图
• 4、入侵报警系统图
• 5、访客对讲系统图
• 6、一卡通联网系统

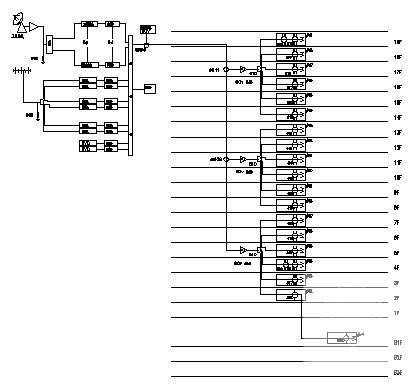

• 7、卫星电视接收系统图
• 8、综合布线系统图
• 9、楼宇设备自控系统
• 10、背景音乐及紧急广播系统

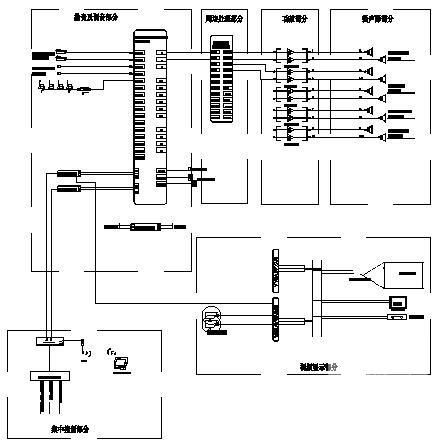

• 11、多功能厅扩声系统原理图

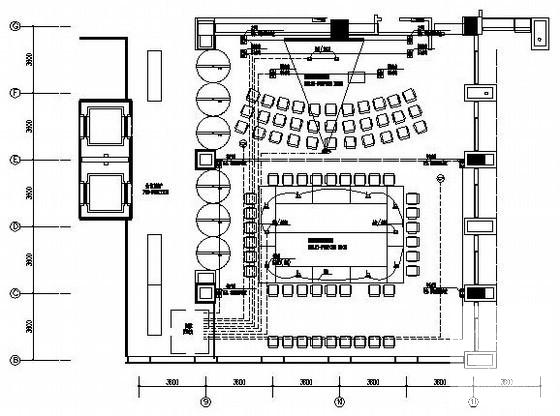

• 12、会议室扩声系统原理图
• 13、机房 平面布置图
• 14、弱电井布置大样图

附件详情

该附件是[上海]某19层办公楼弱电系统图纸，总共17张，不包含标准层 弱电平面图 。
工程总占地面积为9543.03平方米。总建筑面积42444.27平方米，其中地上19层总建筑面积为29057.64平方米，三层地下建筑为13386.93平方米。地下三层至四层为公共区域，五层到十四层为出租办公楼层，十五层到十九层为自用楼层。
弱电系统设计包含视频监控系统、入侵报警系统、电子巡更系统、入侵报警系统、访客对讲系统、一卡通联网系统、卫星电视接收系统、综合布线系统、楼宇设备自控系统、背景音乐及紧急广播系统、多功能厅扩声系统、会议室扩声系统、机房平面布置、弱电井布置大样图等

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
