[CAD]18层住宅楼智能楼宇设计图纸（建筑底图，车库）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：车库
• 有线电视：D类
• 项目所在地：江苏
• 弱电设计：视频监控系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

• 1、弱电设计说明

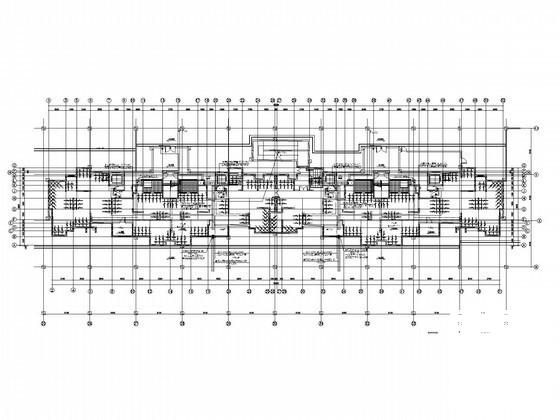

• 2、 弱电平面图
• 3、安防平面图
• 4、电话及宽带管路图
• 5、安防监控管路图
• 6、电缆电视管路图

附件详情

该附件是[江苏]高层住宅楼智能楼宇设计图纸（含建筑底图），总共15张。
该项目为高层住宅 9 号楼。建筑主体高度 52.3 米，地下一层，主要为自行车库；地上十八层，主要为住宅；屋顶设有电梯机房。建筑设计结构形式框架剪力墙结构，现浇混凝土楼板。
设计范围：2.1 有线电视管道系统；2.2 通信管道系统（电话，计算机）；2.3 闭路监控电视系统；2.4 多功能访客对讲系统；2.5 表具数据远传系统；

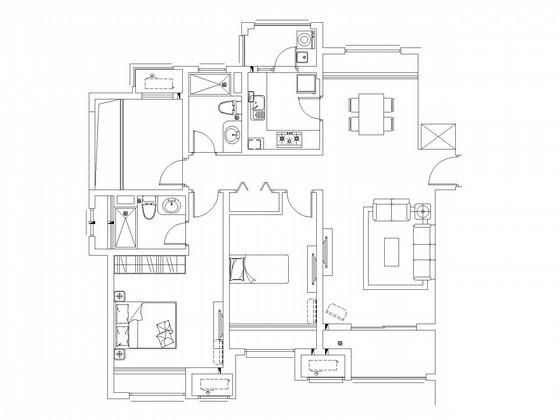

B户型

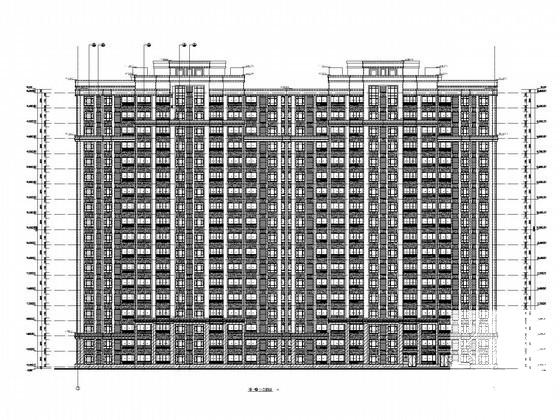

立面图

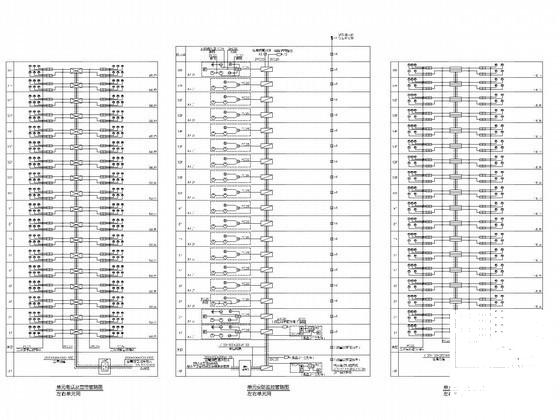

单元安防监控管路图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 21:20:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
