广场绿化给水及照明CAD施工图纸（采用PVC管）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：其他
• 设计阶段：施工图设计
• 参考图纸：10-20张

附件详情

1，绿化给水管采用PVC管，管道公称压力等级不低于1。0MPa，管道内壁光滑，水流阻力小，输水能力强。管道化学性能要稳定，耐土壤化学物质的侵蚀，抗老化，使用寿命满足喷灌系统的设计要求。管道直埋，支管末端埋设深度为0.50米。2，草坪绿化喷头选用M9201埋藏式喷头，见甘02S4-44页。喷头的连接管径均为DN15。3，干、支管均向阀门井找坡，坡度为0.003。4，给水系统试验压力为0。6MPa。

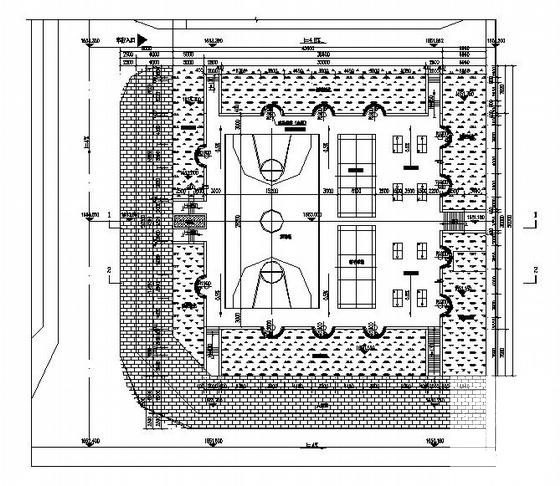

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
