一份25层住宅楼地板辐射采暖及防排烟系统设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：39000平方米
• 建筑地上层数：25层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 设计内容：采暖,防排烟
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 水系统：异程式
• 项目所在地：山西

附件详情

• 设计施工说明
• 地下一层采暖管管平面图
• 一层采暖平面图
• 二十五层采暖平面图
• 屋顶水箱间采暖平面图
• 低区采暖系统
• 高区采暖系统
• 防烟系统图
• ......

附件详情

一、项目概要
该项目为高层住宅楼采暖、通风及防排烟系统设计，属寒冷地区A区。该项目地下一层，地上二十五层。地下一层为住户储藏室，储藏室存放物品燃烧等级为戊类以下且无人经常停留；地上一层为商业用房；二至二十五层均为住宅。总建筑面积39291.88m2，建筑总高度76.1m，室内外高差0.3m。
二、设计内容
1、采暖设计：
采暖热源由城市集中供热提供,热媒为50/40℃的热水.定压补水由换热站处解决。该项目居住建筑采暖干管采用机械循环共用立管异程式系统,户内采用低温地板辐射采暖系统。共有6对共用立管，共用立管及住宅入户装置均设在管道井中。采暖系统进行了竖向分区,一至十三层为低区,十三至二十五层为高区......
2、通风、防排烟系统：
住宅卫生间设吸顶式卫生间通风器；厨房均设置变压式排风......

，图纸共22张。

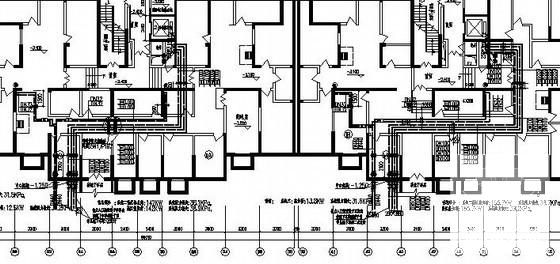

地下一层采暖管平面图

屋顶风机平面

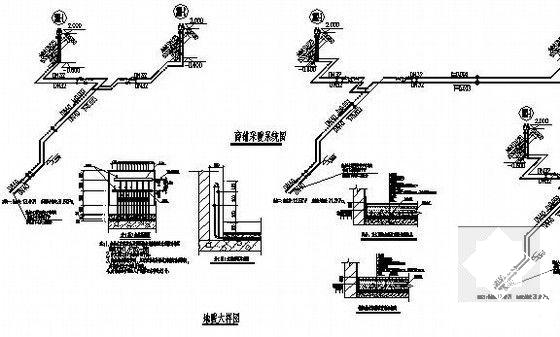

地暖大样图

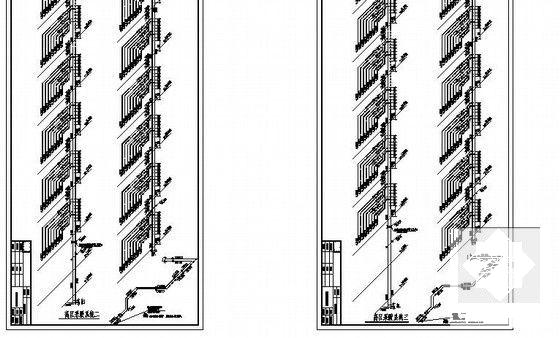

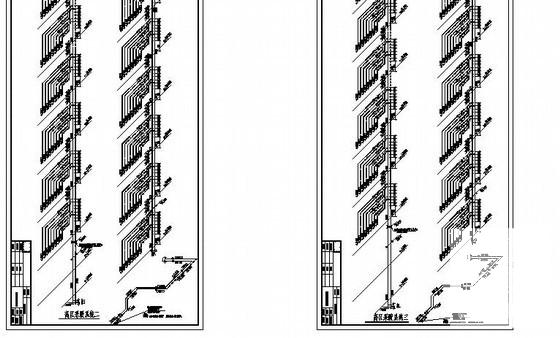

高区采暖系统图

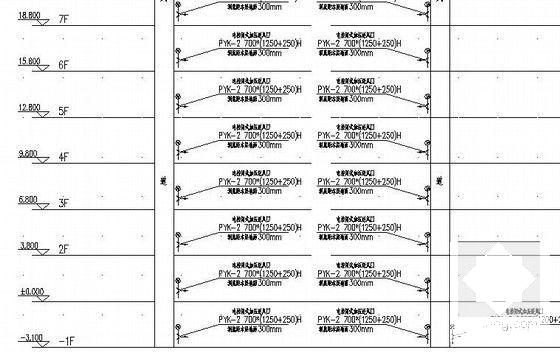

防烟系统图

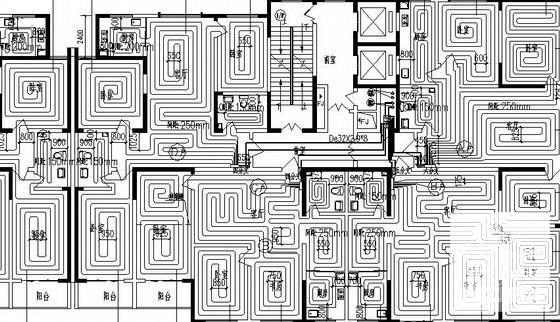

一层采暖平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 08:59:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
