[CAD]12层框架剪力墙结构办公楼结构图纸（预制管桩基础）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：31张
• 设计年代：近代

附件详情

该项目是湖北某县保障局12层办公楼项目，框架剪力墙结构，基础采用预制管桩基础，抗震设防烈度为6度，基础设计等级为乙级，建筑高度为A级高度，上部结构的嵌固端为基础（承台）顶面。

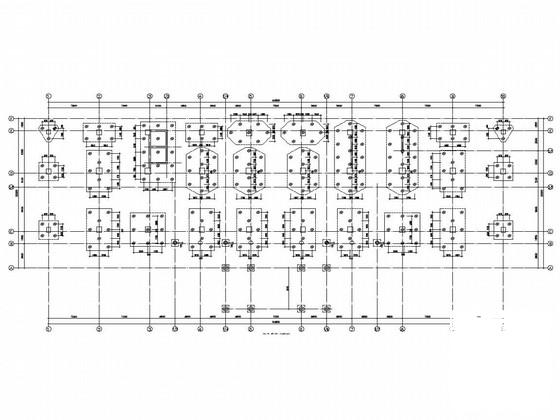

包括：结构设计总说明，桩基说明，桩位平面布置图，承台 平面布置图 ，承台大样详图，基础梁板结构平面图，柱配筋表及剪力墙详图，各层墙柱定位平面图，各层梁配筋图，各层结构平面图，楼梯结构图等共计31张图。
7月。

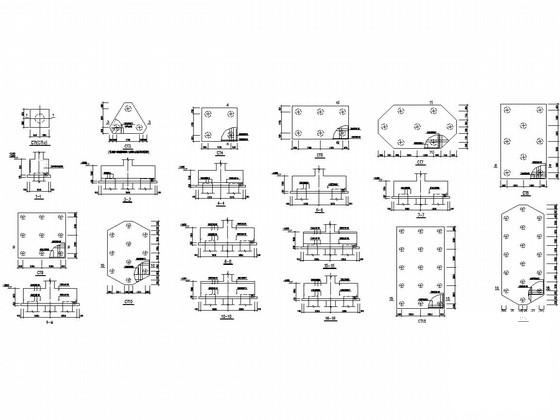

承台大样详图

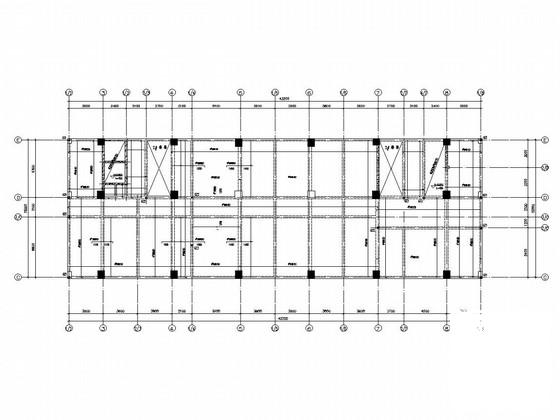

十层结构平面图

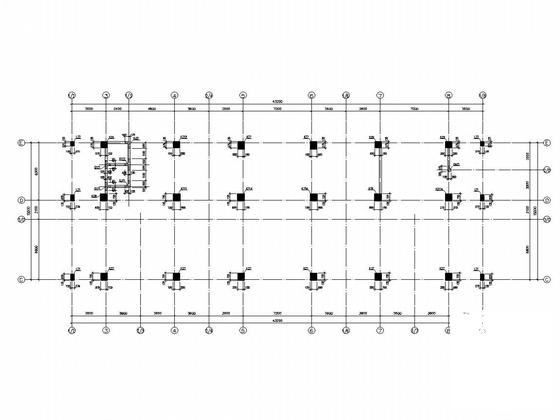

十一层墙柱定位平面图

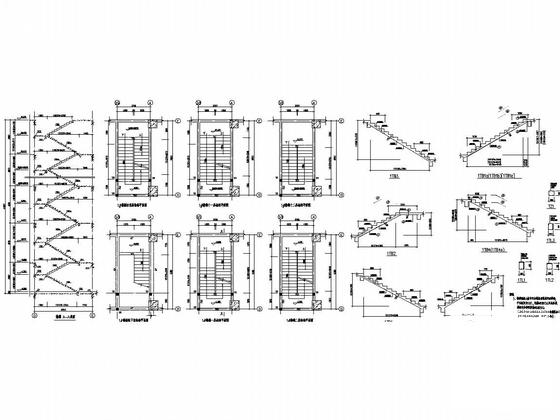

楼梯详图

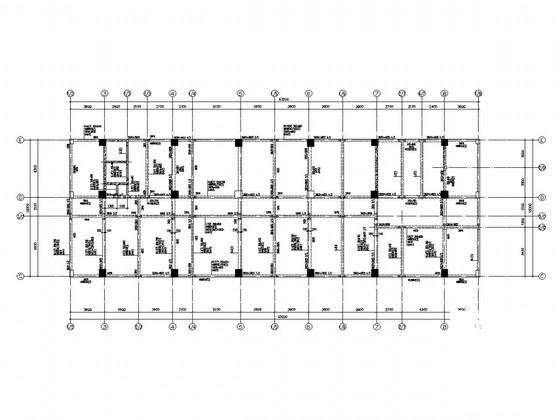

十二层梁配筋图
