一份4层框架宿舍楼结构CAD施工图纸(钢筋混凝土柱)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.60kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

结构设计总说明、钢筋混凝土柱平法表示说明及构造大样（抗震地区）、钢筋混凝土梁平法表示说明(抗震地区)、桩平面定位图及承台配筋大样图、冲孔桩统一说明、柱定位平面图、梁配筋平面图、板配筋平面图、天面层梁配筋平面图、天面层板配筋平面图、楼梯大样图、楼梯表共16张图纸。

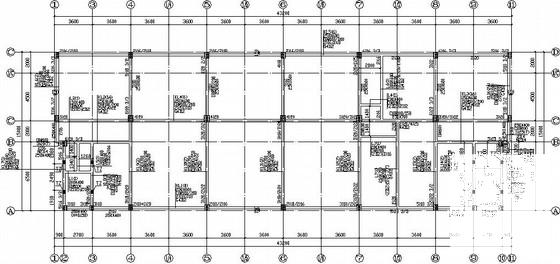

第 1 张图

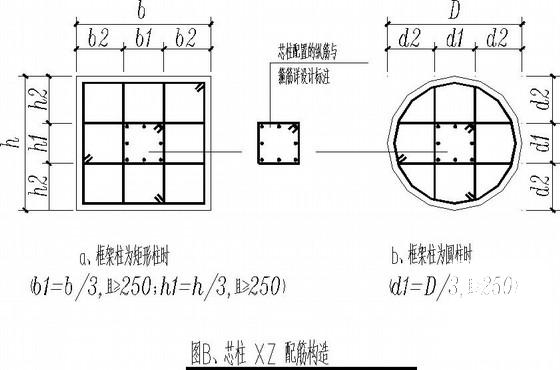

第 2 张图

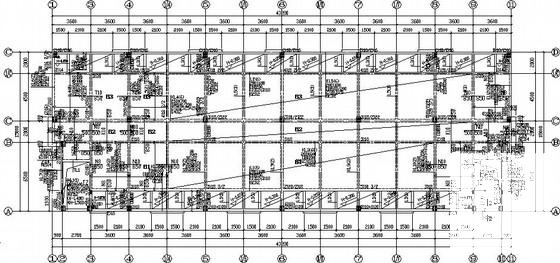

第 3 张图

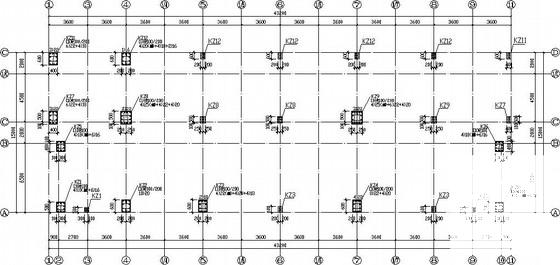

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
