一份18层剪力墙住宅结构CAD施工图纸（小区2#楼）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：18层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.1kN/平方米
• 参考图纸：39张
• 设计年代：近代

附件详情

18层剪力墙住宅结构施工图。桩承台基础，6度抗震，持力层为密卵石层，fak=7000kpa。包括：结构设计总说明，地下室设计总说明，各层梁配筋图，墙柱配筋图，墙柱表，板配筋图，地下室平面布置图，基础 平面布置图 及基础详图， 楼梯详图 等共计39张图纸。（基础设计说明为小区共用，共计四栋，该工程为1#楼）

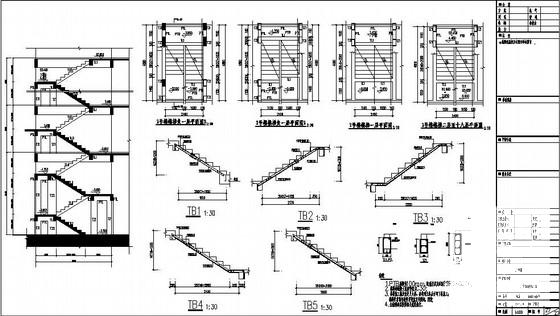

第 1 张图

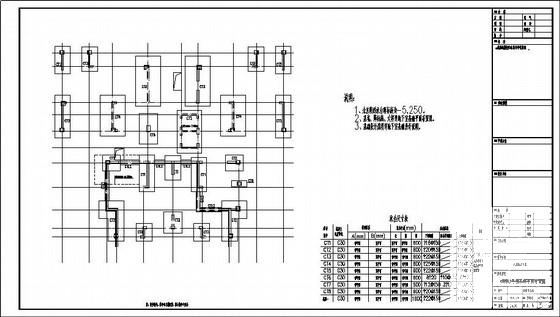

第 2 张图

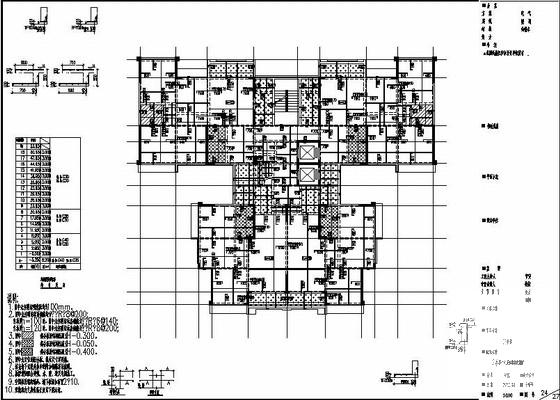

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
