一份7层底框上部砌体住宅楼结构设计方案CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：底框
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

某7层底框上部砌体住宅结构设计图
该资料为：某7层底框上部砌体住宅结构设计图
该资料包含：
结构设计总说明、基础 平面布置图 、基础详图、框架柱及剪力墙布置图、梁配筋图、结构平面图、梁柱平面图、屋顶构架平面图、现梁及阴阳台配筋大样、楼梯节点构造详图共18张图纸。

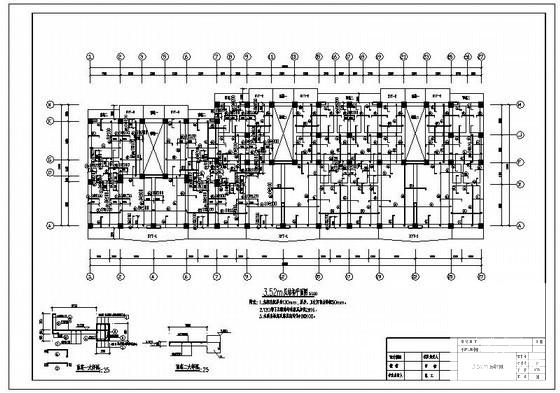

第 1 张图

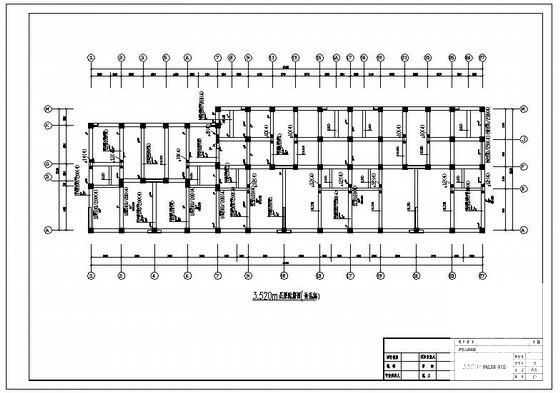

第 2 张图

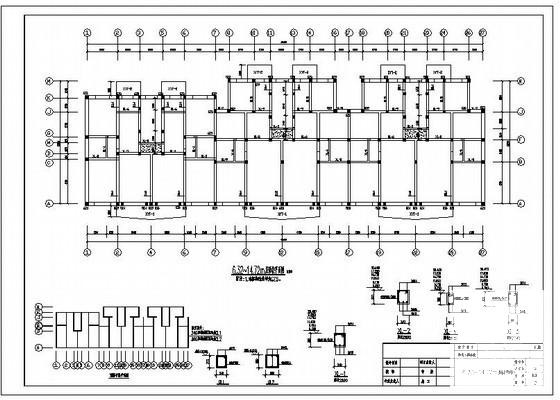

第 3 张图

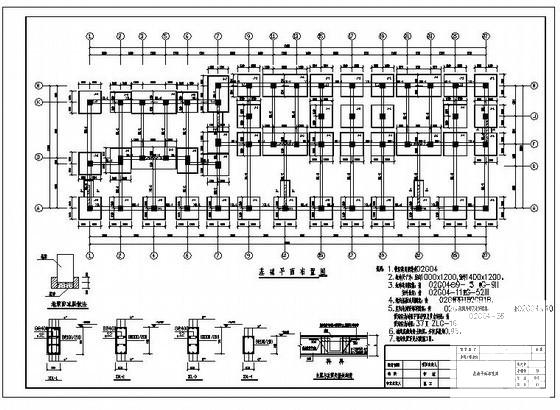

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
