一份3层框架结构促进中心附属办公楼结构CAD施工图纸(基础设计等级)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震,抗震不设防
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是某山海促进中心附属楼项目，地上三层，框架结构，抗震设防烈度下雨6度，不考虑抗震设防，采用大直径人工挖孔混凝土灌注桩基础，基础设计等级为丙级。
该资料包含： 结构设计说明 ，基础图，基础详图，梁配筋图，板配筋图，柱布置图，楼梯图等共计13张图。
分享投稿时间：近几年4月。

柱布置图

板配筋图

梁配筋图

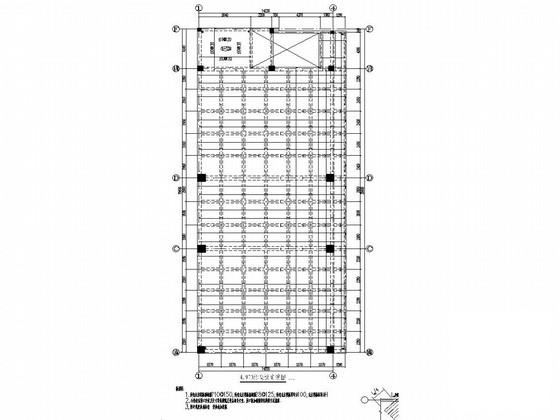

第 1 张图

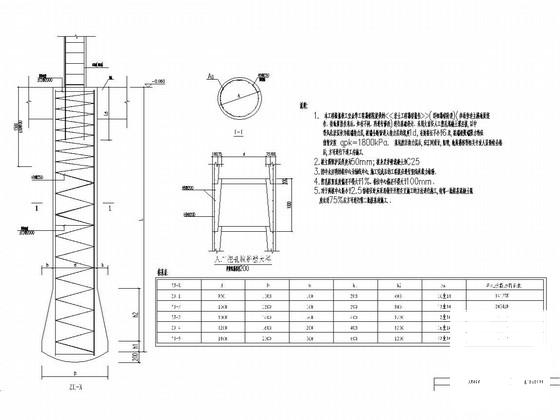

第 2 张图

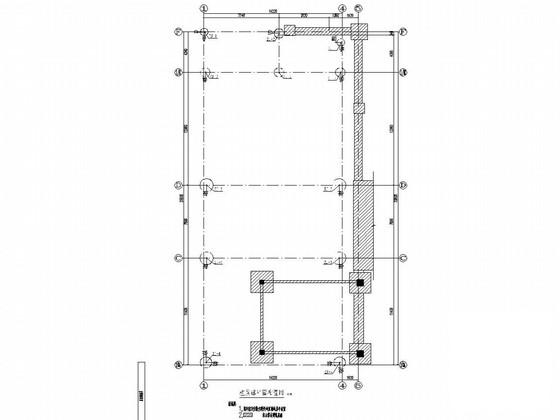

第 3 张图

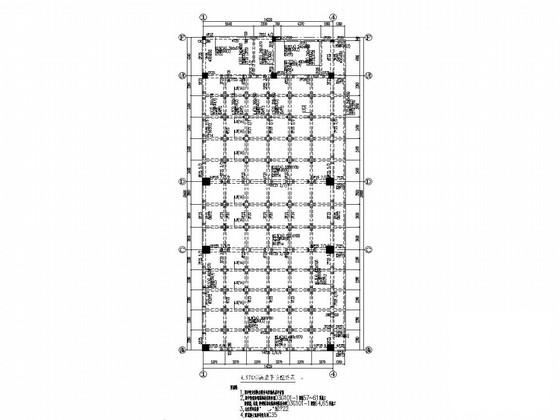

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
