高层住宅工程施工升降机施工方案（SC型施工升降机）

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据 2
• 二、工程及设备概述 2
• 二、施工前准备工作 3
• 三、升降机的安装 4
• （一）围栏与吊笼的安装 4
• （二）吊笼、围栏安装完毕后调整 5
• （三）电缆安装 5
• （四）电气装置检查 4
• （五）导轨架的安装 6
• （六）附墙架安装 6
• （七）配重安装 7
• （八）天轮和钢丝绳的安装 7
• （九）限位开关及限位开关碰铁的安装 8
• 四、升降机的拆卸 8
• （一）、拆卸前的准备措施 8
• （二）、拆卸期间的安全要求 9
• （三）、升降机的拆卸 10
• 五、作业人员 11
• 六、计算书 12

附件详情

该项目2#、3#、5#、10#楼为钢筋混凝土剪力墙结构； 2#主楼地下一层，层高5.1m,地上十八层，一层为架空层，层高4.61m，二～十八层为商住楼，层高3.0m,檐口高度60.7m，总建筑面积6828.28平方米。 3#主楼地下一层，层高4.9m，地上十八层,一层为架空层，层高4.61m，二～十八层为住宅，层高3m，檐口高度60.7m;总建筑面积13732.82平方米。 5#主楼地下一层，层高4.8m，地上十八层，一层为架空层，层高4.61m，二～三十二层为住宅，层高3m，檐口高度97.9m；总建筑面积23262.26平方米。西单元地上二十六层，檐口高度79.6m；东单元地上三十二层，檐口高度97.9m. 10#主楼地下一层，层高5.5m，地上十八层，一～十八层为住宅，层高3m,檐口高度54.9m，总建筑面积15724.96平方米。
根据施工需要及工程设计特点：
2#楼施工升降位于南侧22轴～25轴∕A轴设一座施工电梯，标准节中心距A轴3000mm；
3#楼施工升降机位于南侧1—23轴～1—25轴∕1—D轴、2—22轴～2—25轴∕2—D轴各设一座施工电梯，标准节中心距1—D轴、2—D轴3000mm；
5#楼施工升降机位于南侧1—23轴～1—26轴∕1—D轴、2—25轴～2—27轴∕1—D轴、各设一座施工电梯，标准节中心距1—D轴、1—D轴3000mm；
10#楼施工升降机位于南侧30轴～33轴∕E轴设一座施工电梯，标准节中心距E轴3000mm；
各楼号的施工电梯作为施工人员及砌筑、装饰、设备安装材料的重要运输工具，型号为SC200/200 济南东岳起重通信设备有限公司施工升降机。
SC型施工升降机是按国标GB/T10054—近代《施工升降机技术条件》生产。由导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电气箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统等几部分组成。
……
四、升降机的安装
升降机的主要安装顺序：
基础准备→附墙预埋件→底架、基础节安装→防护围栏安装→标准节等附墙架安装→吊笼安装→头架、对重装置的安装→电气安装、调整→整机的安装、测试
（1）围栏与吊笼的安装
1、将基础表面清扫干净，将地脚螺栓安装好；
2、用辅助起重设备将升降机的基本部分如两个标准节及主底架部分和吊笼等起吊安装就位。放在事先浇筑好的基础混凝土上，此时先不要固定地脚螺栓。
……
共19页

第 1 张图

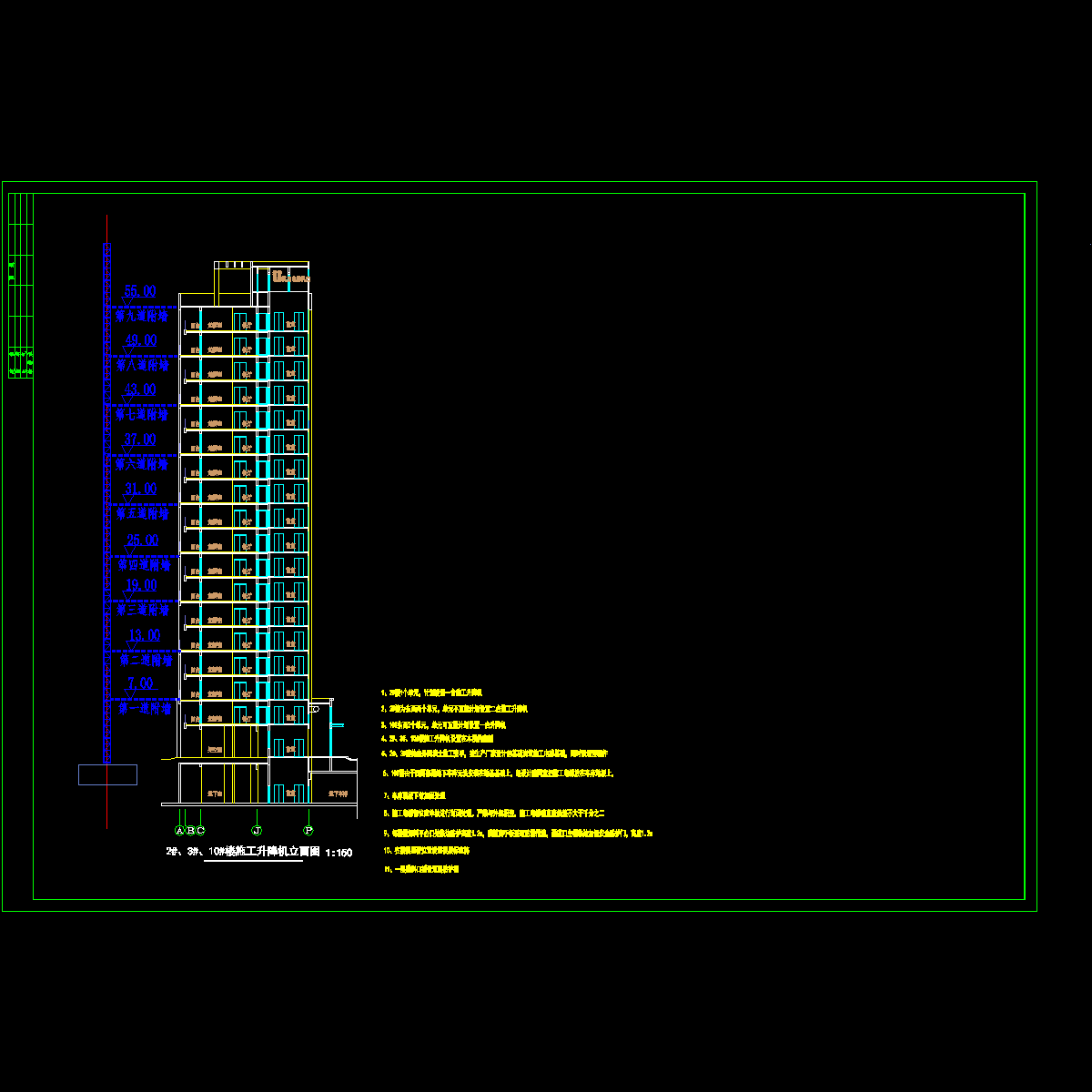

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
