柱子模板采用双面覆膜木胶合板制成定型模板，柱箍采用[8槽钢和Φ14对拉螺栓。柱子的水平支撑利用满堂红支模架作为水平支撑，每柱水平支撑不得少于上、中、下三道，水平支撑的间距不得大于1.5米。

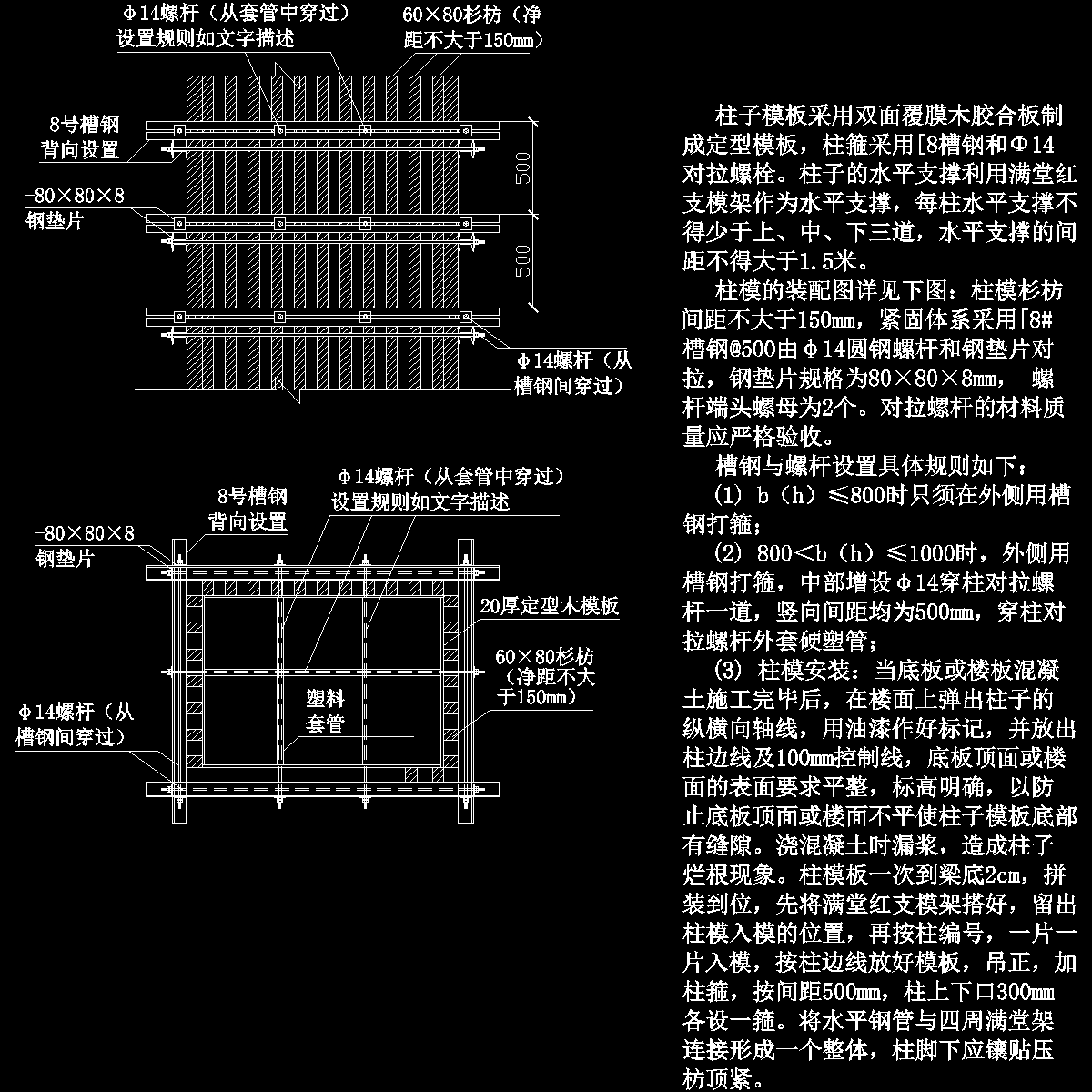

柱模的装配图详见下图：柱模杉枋间距不大于150mm，紧固体系采用[8#槽钢@500由φ14圆钢螺杆和钢垫片对拉，钢垫片规格为80×80×8mm， 螺杆端头螺母为2个。对拉螺杆的材料质量应严格验收。
槽钢与螺杆设置具体规则如下：
(1) b（h）≤800时只须在外侧用槽钢打箍；
(2) 800＜b（h）≤1000时，外侧用槽钢打箍，中部增设φ14穿柱对拉螺杆一道，竖向间距均为500mm，穿柱对拉螺杆外套硬塑管；
(3) 柱模安装：当底板或楼板混凝土施工完毕后，在楼面上弹出柱子的纵横向轴线，用油漆作好标记，并放出柱边线及100mm控制线，底板顶面或楼面的表面要求平整，标高明确，以防止底板顶面或楼面不平使柱子模板底部有缝隙。浇混凝土时漏浆，造成柱子烂根现象。柱模板一次到梁底2cm，拼装到位，先将满堂红支模架搭好，留出柱模入模的位置，再按柱编号，一片一片入模，按柱边线放好模板，吊正，加柱箍，按间距500mm，柱上下口300mm各设一箍。将水平钢管与四周满堂架连接形成一个整体，柱脚下应镶贴压枋顶紧。
