发表于 2021-11-9 22:04:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

根据该项目结构的特点，选用86系列拼装式全钢大模板，该模板由1500mm为主的单元模板通过M16标准螺栓和专用连接件和横背愣(主龙骨)组拼而成。面板选用6mm原平板，边框采用8#槽钢，竖肋全为8＃槽钢，间距300mm左右。横背愣采用成对的10#槽钢，横向通长且纵向设置三道，纵向间隔900～1200mm，相应的三排穿墙螺栓横向间距不超过1200mm。

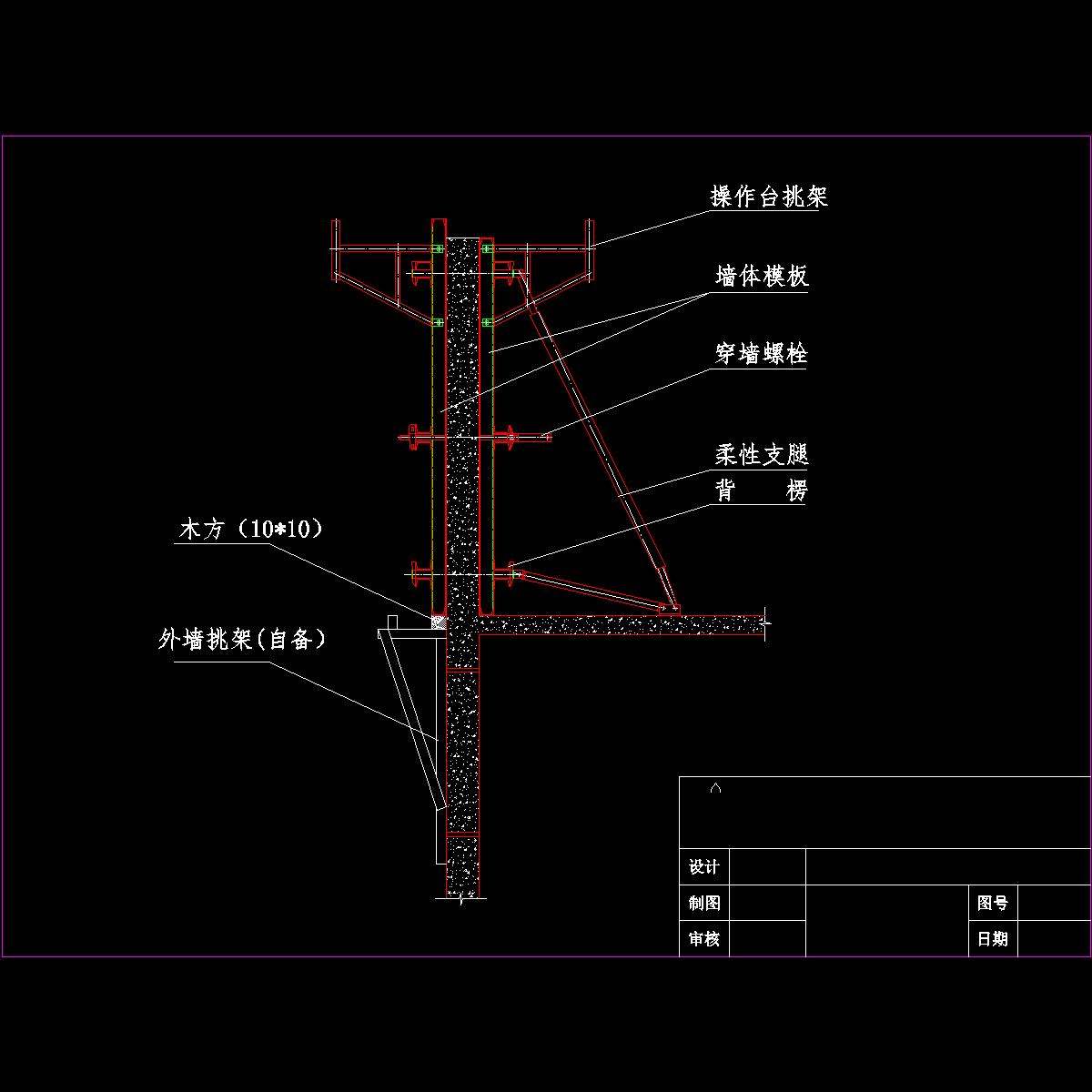

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

附件2099v11c00021es2c1ffc02.rar

59.12 KB
