教学楼临时用电组织设计cad平面布置图

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.项目概要 1
• 1.1基本概况 1
• 1.2工程结构 1
• 1.3建筑装饰 2
• 1.4安装工程 3
• 1.4.1给排水系统 3
• 1.4.2消火栓、喷淋系统及水喷雾系统 3
• 1.4.3动力、照明、防雷及消防电系统 3
• 1.5工期和质量等级 3
• 2.施工临时用电设计 4
• 2.1编制依据 4
• 2.2初步设计 4
• 2.3用电量计算 4
• 2.3.1总线路L1用电量计算 4
• 2.3.2主干线路L2用电量计算 6
• 2.3.3主干线路L3用电量计算 7
• 2.3.4支线路L4用电量计算 7
• 2.3.6支线路L5用电量计算 8
• 3.施工用电管理措施 9
• 3.1技术措施 9
• 3.1.1接地与防雷 9
• 3.1.2电气设备设置 9
• 3.1.3漏电保护装置 10
• 3.1.4电器设备安装 10
• 3.1.5电气设备的使用和维护 11
• 3.1.6施工现场的电缆线路 12
• 3.1.7施工现场的室外架空线路 12
• 3.1.8灯具的安装规定 12
• 3.2用电组织管理 13
• 3.2.1用电管理规定 13
• 3.2.2电箱管理规定 13
• 3.2.3电气安全生产管理规定 14
• 3.2.4电工操作规程 14
• 3.2.5预防电气火灾措施 14
• 3.3安全 技术交底 15
• 3.3.1安全用电自我防护技术交底 15
• 3.3.2电工安全技术交底 15
• 3.3.3机械安全技术交底 15
• 3.4安全技术档案管理 16

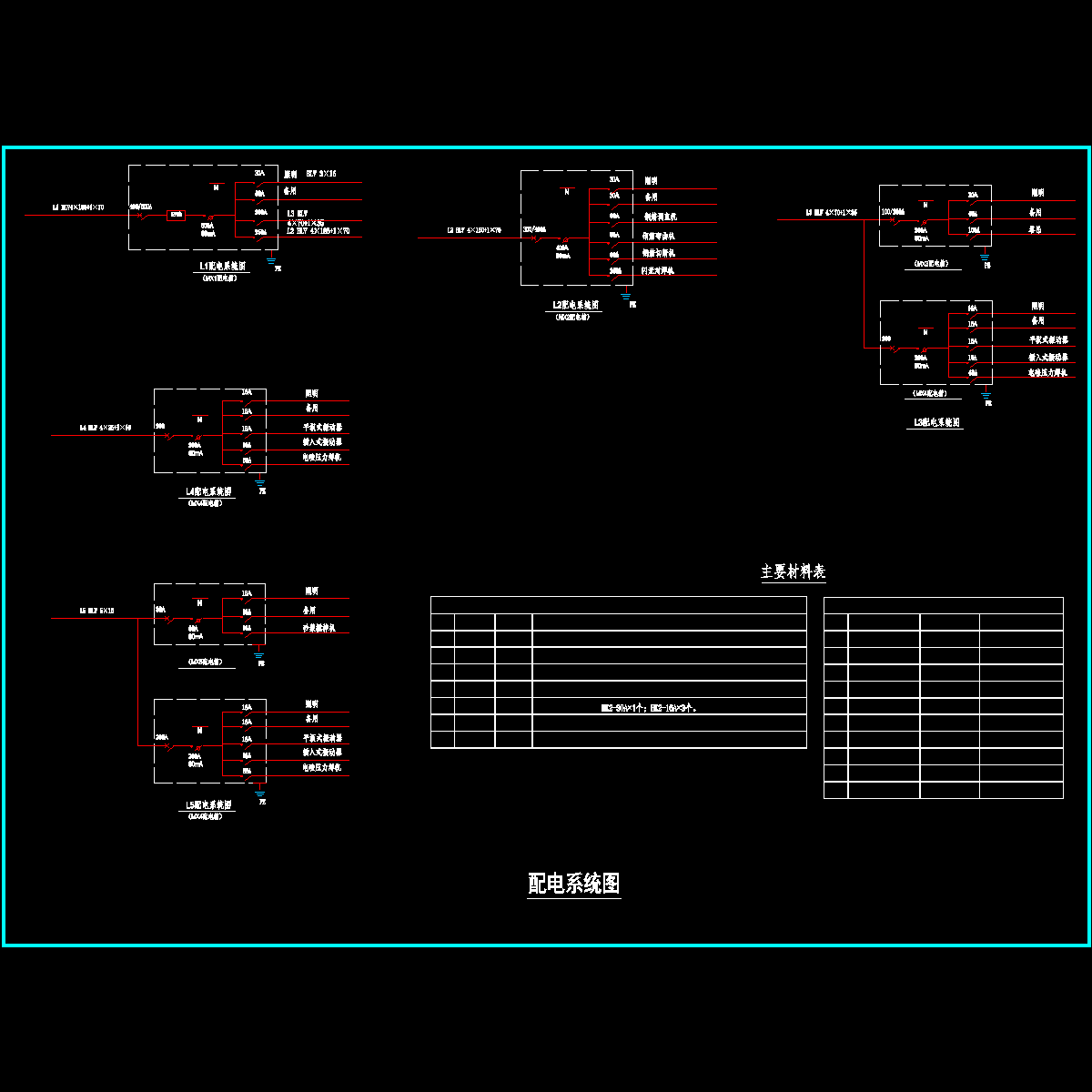

• 附带 平面图和配电系统图

附件详情

1.项目概要 1.1基本概况 艺术学院音乐综合教学楼总建筑面积19831.3平方米，室内±0.000标高相当于绝对标高77.2m。建筑物设地下一层，地面以上由南楼十层，北楼十八层和音乐厅一层组成，其中音乐厅为钢筋混凝土框架结构，南、北楼为框剪结构。建筑物主要通过四个楼梯为垂直人员疏通用，北楼设置两部电梯，其中一部兼作消防电梯，各部分层高详见下表： 1.2工程结构 该项目南、北楼上部结构为现浇钢筋混凝土框剪结构，音乐厅为一层现浇钢筋混凝土框剪结构。建筑结构的安全等级为二级，设计使用年限为50年，该项目抗震设防烈度为六度，地下一层的框架及剪力墙抗震等级为三级，音乐厅框架除部分抗震等级为四级，南楼框架抗震等级为四级，剪力墙抗震等级为三级，北楼框架及墙抗震等级为三等级。本建筑基础采用静压预制混凝土方桩（400×400），共616根，各部分砼结构强度等级如下表：


2.施工临时用电设计
2.1编制依据
2.2初步设计
在场地西北面，已有电力电源接口，能满足施工用电的需要。该项目的施工用电从已有的接口引出，接至施工现场。
a、本用电设计仅负责施工现场总开关箱以下的线路，主要是基础施工用电、主体施工用电、装饰装修工程用电和照明用电的电气开关的选择、布置、使用、维护和管理。
b、该项目供电计划由总业主提供的接口引出至工地的总配电箱，在总配电箱按两个主供电回路进行，其中主干线路L1负责钢筋加工以及北楼的楼层用电；主干线路L2负责塔吊、砂浆搅拌机和南楼的楼层用电；支线线路L3为砂浆搅拌机的用电，并预留一个备用电源线路。
c、本供电系统采用三相五线制（TN-S系统），三级配电、二级保护或三级保护。其中要求首级保护漏电不大于80mA，主要保护总配电箱至分配电箱电线漏电，漏电时间系数不大于0.1S。开关箱和流动电箱不大于30mA，漏电时间保护系数也不大于0.1S。
d、根据施工现场用电设施布置情况，采用单元配电法，用一组电线从原有的配电箱（变压器）引至施工现场，再采用多元配电线路将2组电线从总配电箱分布到分配电箱。从分配电箱分支电路到开关箱，应当配电合理，互不干扰防止因电气故障影响施工。
e、应保证施工现场用电达到规范化管理。
f、电线分布
见临时用电 平面布置图
g、进楼层采用电缆按供电，电缆随楼层上升，电缆每层固定一次，必须将电缆固定好。
h、现场采用投射灯2盏，碘钨灯4盏，普通照明灯若干。
i、各楼层用电的开关箱从附近的配电箱引接。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
