题目：[甘肃]水电站场内交通道路设计图册（69张）

一.项目说明

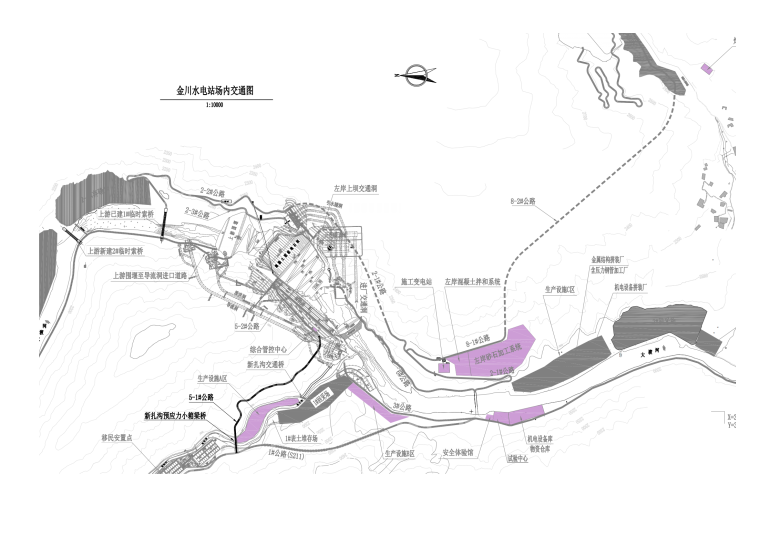

本项目上游与双江口水电站相衔接、下游为安宁水电站。坝址位于四川省金川县城以北约 13km、大渡河右岸新扎沟汇合口以上约 1km 的河段上。工程区沿省道 S211 线北行 36km 至红旗桥接国道 G317 可到达成都，坝址距成都的公路里程约 425km，对外交通较方便。

5 号公路功能为∶回采溢洪道开挖料、作为溢洪道混凝土运输道路、作为溢洪道金属结构设备运输道路。

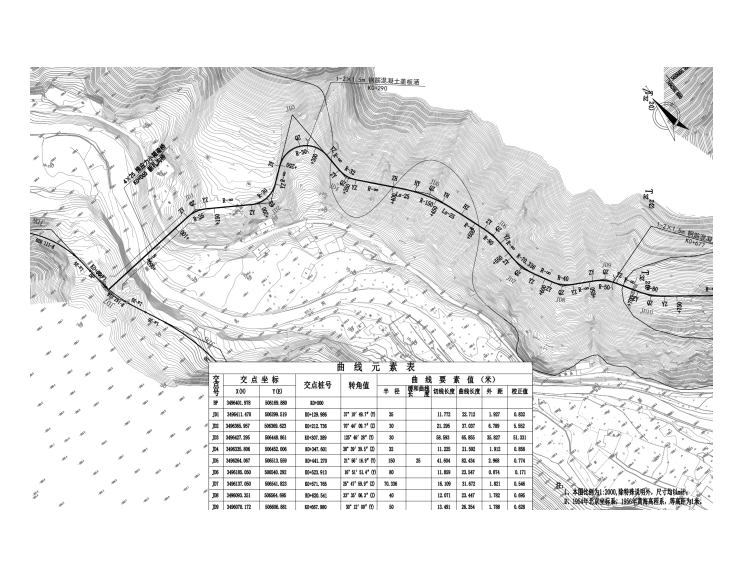

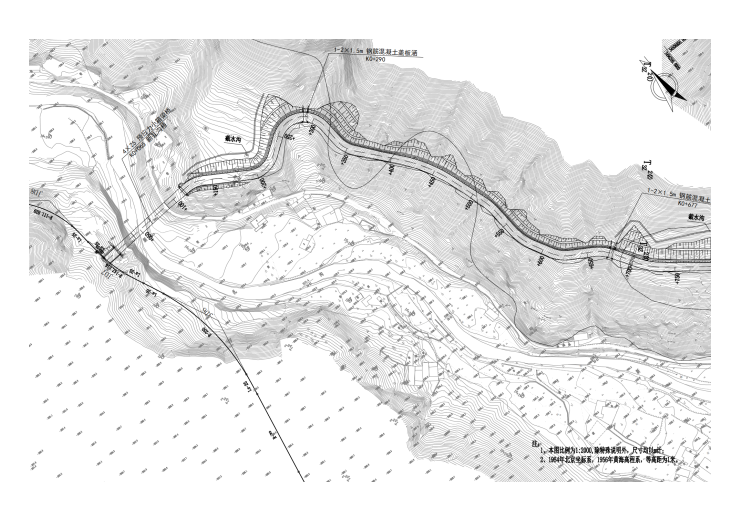

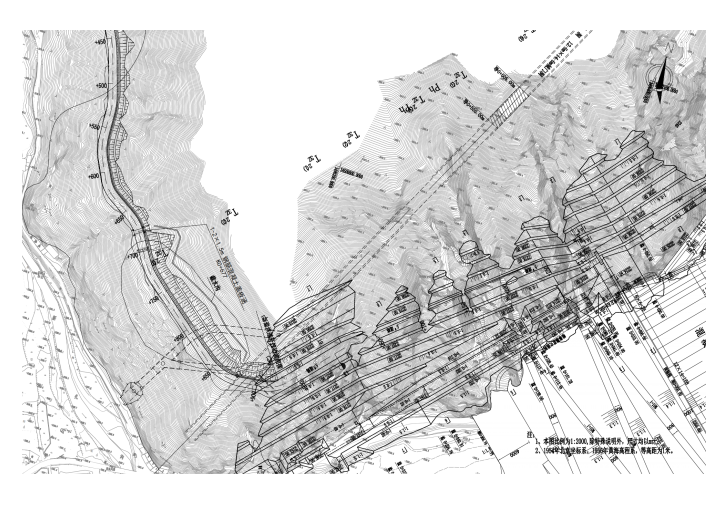

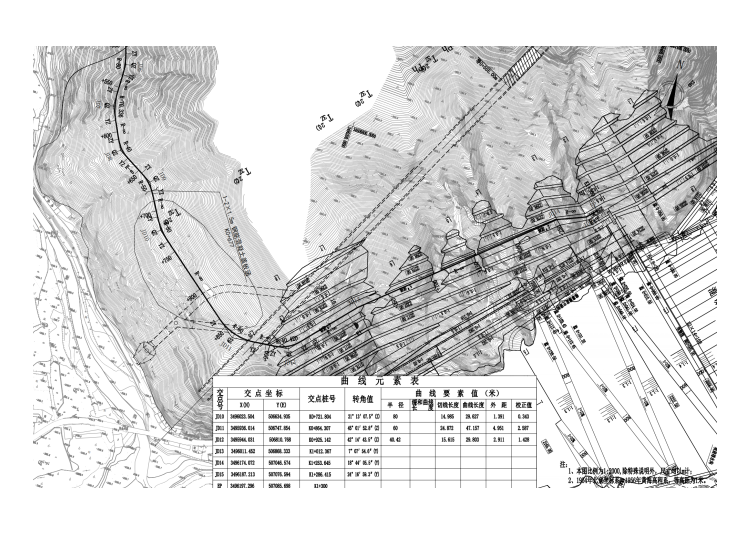

路线由1号道路K1 396，638处接线，在桩号 KO 015～KO 115段设置4×25 预应力小箱梁桥跨过新扎，沟至左岸，然后沿新扎沟左侧山坡明线接引至泄洪洞出口边坡顶部，终点至右岸坝肩。

路线总长度约 1.3km。路线最大纵坡为 6.1%。其中 KO 000～KO 930 段为全部新建路段， K0 950～K1 300 段为与溢洪道马道结合路段。公路等级为水电三级，荷载等级为公路-Ⅱ级。路面宽度7.5m，路基宽度为9.0m，路面结构型式采用水泥混凝土路面。新扎沟大桥，桥梁全长 100m，建筑设计结构形式为 4×25 预应力小箱梁桥，桥宽 9m，行车道宽 8m，两侧各布置 0.5m 的防撞护栏。桥

梁中心桩号为 KO 065。结合工程区的地形及路线设计情况，沿线共设钢筋混凝土盖板涵 2 道，形式均为 1-2.0m×1.5m。

二、相关图片
