27层15#楼结构施工大样图审查通过版cad平面布置图

tamama22ss · 发表于 2021-10-29 22:44:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件为： 27层剪力墙住宅含车库及附属用房结施 格式为CAD，。

一、项目概要：

该项目负一、负二层为车库及设备用房，一层至二层为附属用房，三层至二十五层为住宅；基础采用孔桩基础。建筑地下层数为2层，地上层数为27层，建筑高度78.300m，嵌固端为基础顶，建筑设计结构形式为剪力墙结构，该项目±0.000绝对标高1262.350M，该项目地下室负二层考虑人防设计。
根据地勘资料显示，场地抗浮水位为1254.5M，其该栋楼地下室底板标高为：1252.6M，抗浮水头为1.9米。开挖基坑时应注意边坡稳定，定期观测其对周围道路市政设施和建筑物有无不利影响；基础工程施工前应先对建设场区周边的永久性边坡支护，确保建设场区土体稳定，该项目设计的钢筋混凝土挡土墙只考虑稳定边坡与地下室外墙之间的回填土的荷载作用影响,当地下室结构完工前，地下室外墙不能作为挡土结构。

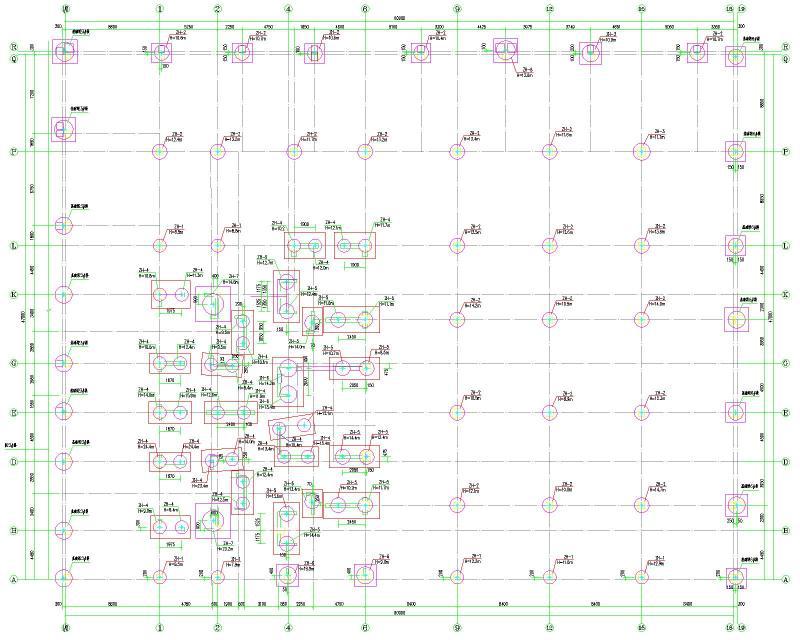

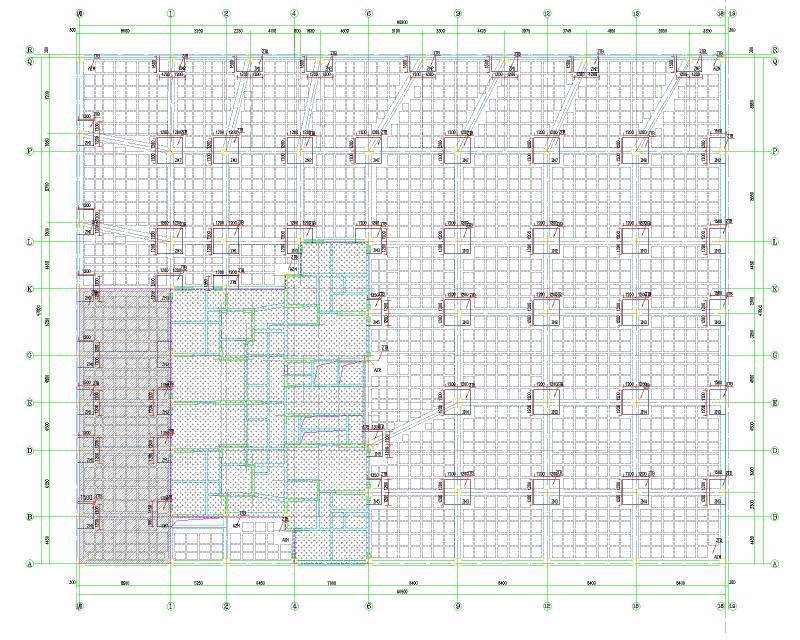

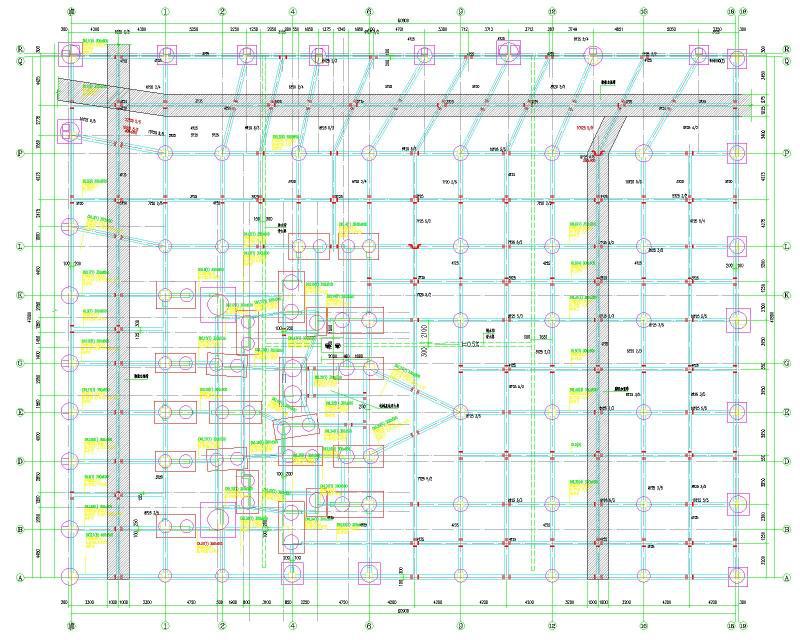

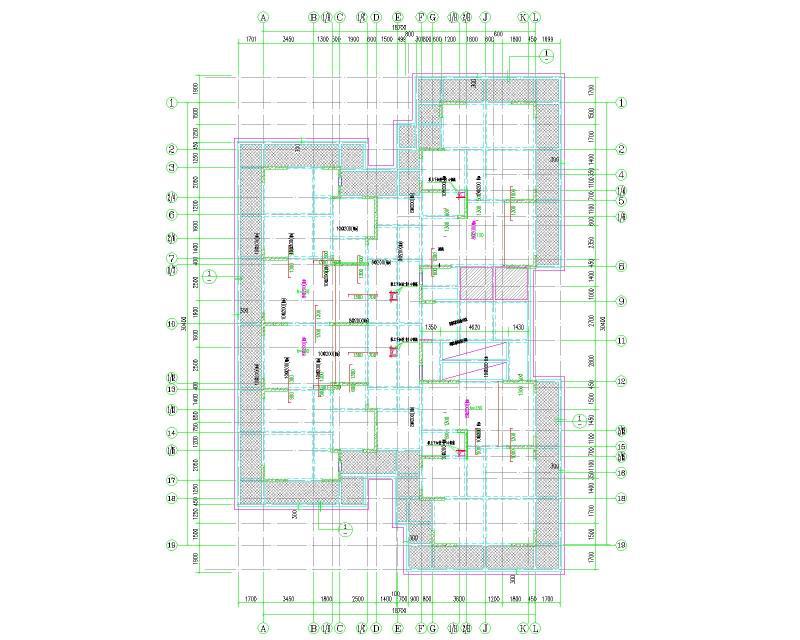

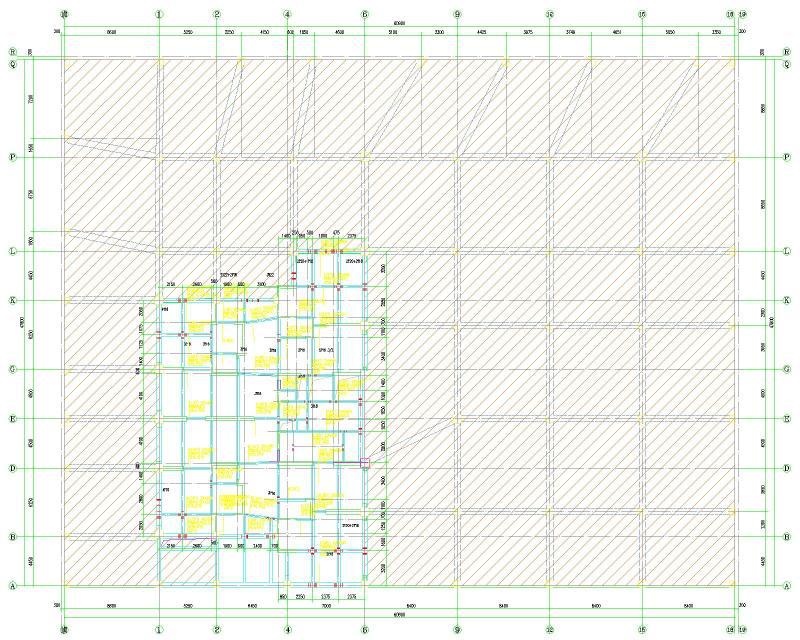

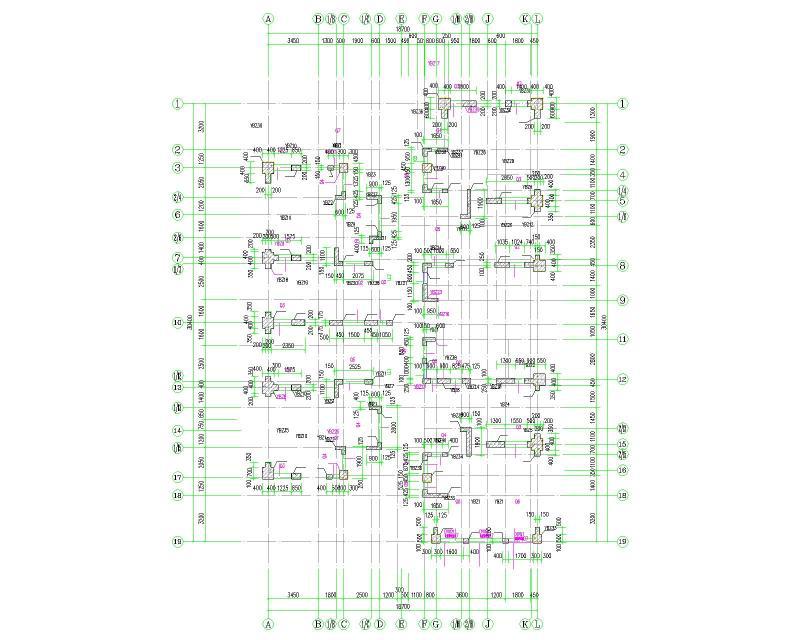

包含：结构总说明，桩基础平面布置图，桩承台平面布置图，桩基础大样及说明，基础梁板配筋图一（X向），基础顶～-0.050 柱、墙平法施工图，剪力墙柱表（一），-5.900 梁平法施工图（X向），-5.900 楼板配筋图，密肋楼盖结构设计说明（15#楼），负二层车库顶板托板尺寸图，屋面梁、板、墙平法施工图，楼梯结构大样图，危大工程项目清单说明，等共计56张图。

二、相关图片：
