3层23#楼结构施工大样图审查通过版cad平面布置图及剖面图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:人防,车库,设备用房
  • 参考图纸:49张
  • 设计年代:近代
该附件为: 三层框架结构幼儿园含地下室结施 格式为CAD,。
一、项目概要:
  • 该项目负一、负二层为车库及设备用房,一层至三层,为幼儿园;基础采用机械成孔灌注桩基础。建筑地下层数2层,地上层数三层,建筑高度为14.550,嵌固端为基础,建筑设计结构形式为框架结构。该项目±0.000绝对标高1262.500M,该项目地下室负二层考虑人防设计。该项目最低抗震设计性能目标为:“小震不坏”、“中震可修”、“大震不倒”。拟建场区土层自上而下依次分布为:回填土。杂填土、红粘土、强风化石灰岩,中风化石灰岩。持力层选择:根据岩土组合及荷载分布并参照地勘建议,选取 中风化石灰岩 作为持力层;承载力特征值:fa=4000KPa。
  • 包含:结构总说明,危大工程项目清单说明,密肋楼盖 结构设计说明 ,基础平面布置图,机械成孔灌注桩说明及大样,负二层梁、板配筋图1~4,负二层车库顶板梁板模板图,负一层车库顶板梁板模板图,一层~屋顶柱定位图,三层板配筋图,楼梯大样图,屋面梁配筋图,等共计49张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

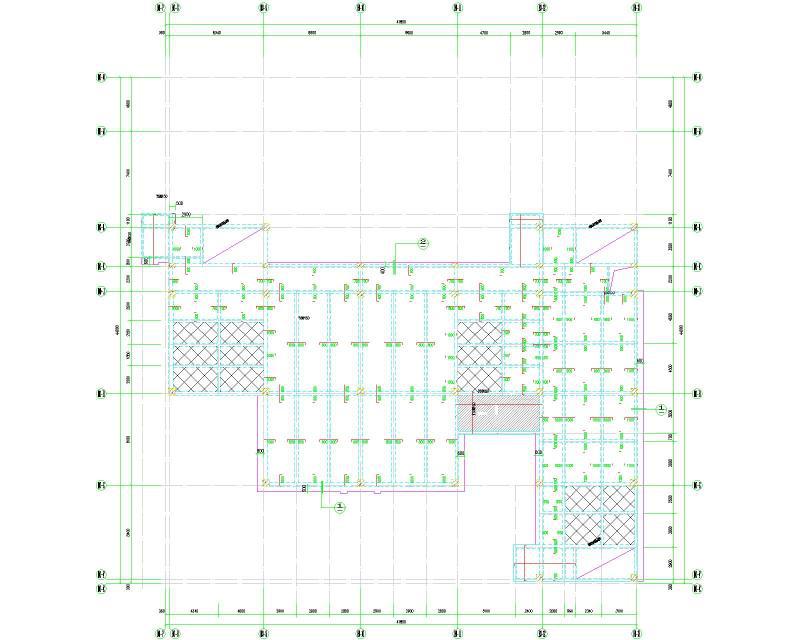

  • 二层板配筋图
    二层板配筋图

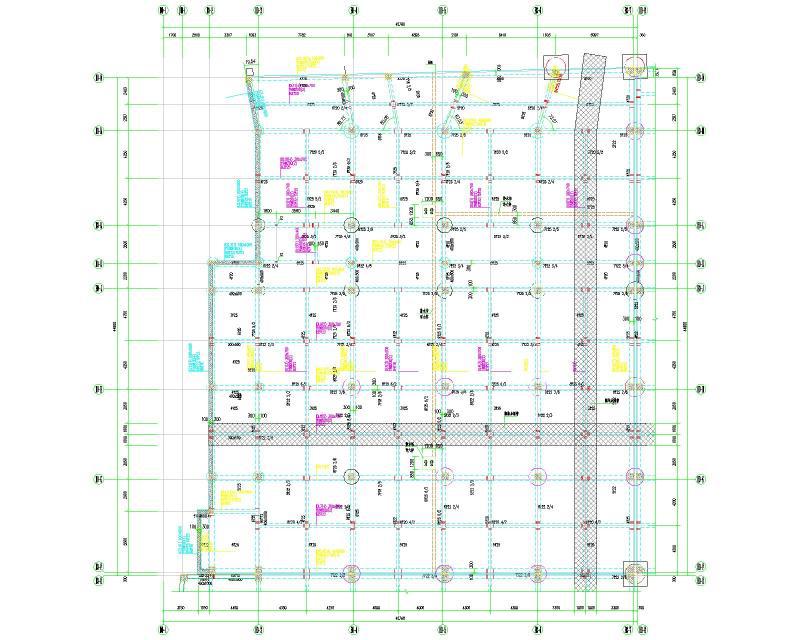

  • 二层梁配筋图
    二层梁配筋图

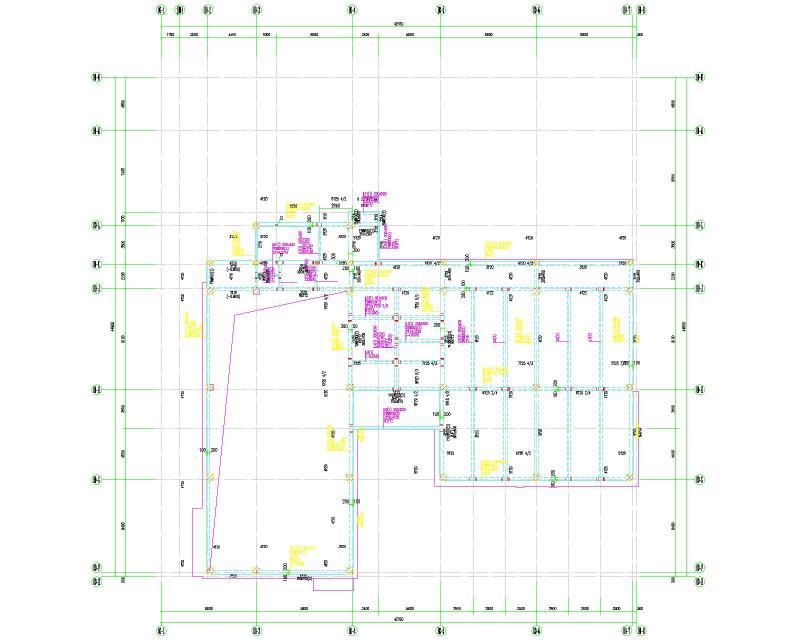

  • 负二层梁、板配筋图
    负二层梁、板配筋图

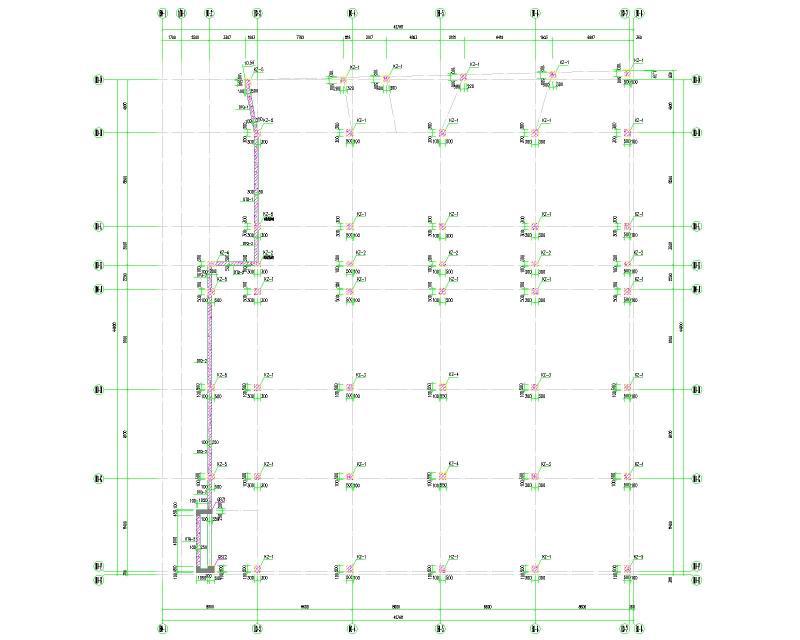

  • 负二层墙柱定位图
    负二层墙柱定位图

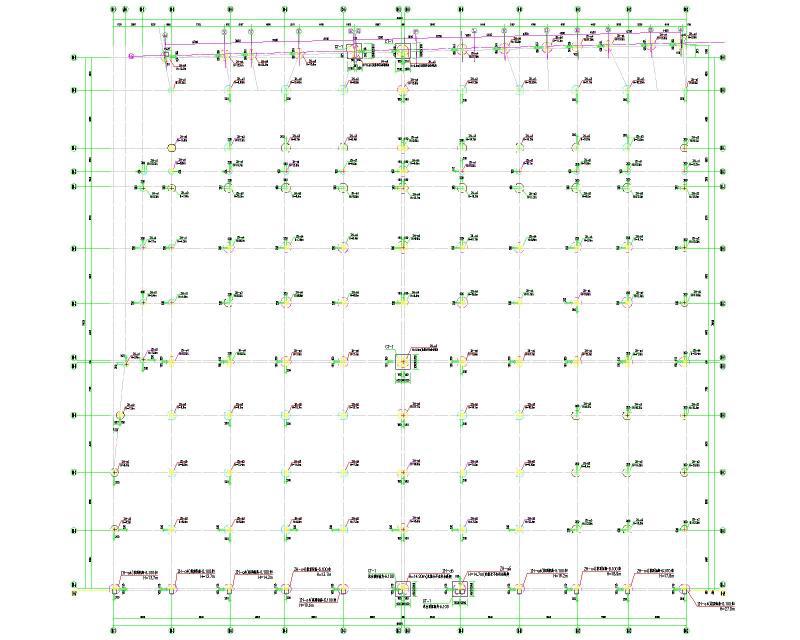

  • 基础平面布置图
    基础平面布置图
  • 楼梯剖面图
    楼梯剖面图
以上是部分截图,请下载附件后查看完整高清内容
