27层16#楼结构施工大样图审查通过版cad平面布置图

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：25层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 参考图纸：55张
• 设计年代：近代

该附件为： 25层剪力墙住宅含车库及设备用房结施 格式为CAD，。

一、项目概要：

• 该项目负一、负二层为车库及设备用房，一层至二层为附属用房，三层至二十五层为住宅；基础采用孔桩基础。建筑结构地下层数为2层，地上层数为27层，建筑高度78.300m，嵌固端为基础顶，建筑设计结构形式为剪力墙结构。该项目±0.000绝对标高1262.350M，该项目地下室负二层考虑人防设计。
• 场区土层自上而下依次分布为：回填土。杂填土、红粘土、强风化石灰岩，中风化石灰岩。持力层选择：根据岩土组合及荷载分布并参照地勘建议，选取 中风化石灰岩 作为持力层；承载力特征值：fa=4000KPa。
• 包含：结构总说明，桩基础平面布置图，桩承台平面布置图，桩基础大样及说明，基础梁板配筋图，基础顶～-0.050 柱、墙平法施工图，剪 力 墙 柱 表，-5.900 梁平法施工图，-0.050 楼板配筋图，-0.050～2.850 剪力墙平法施工图，屋面梁、板、墙平法施工图，楼梯结构大样图，危大工程项目清单说明，等共计55张。

二、相关图片：

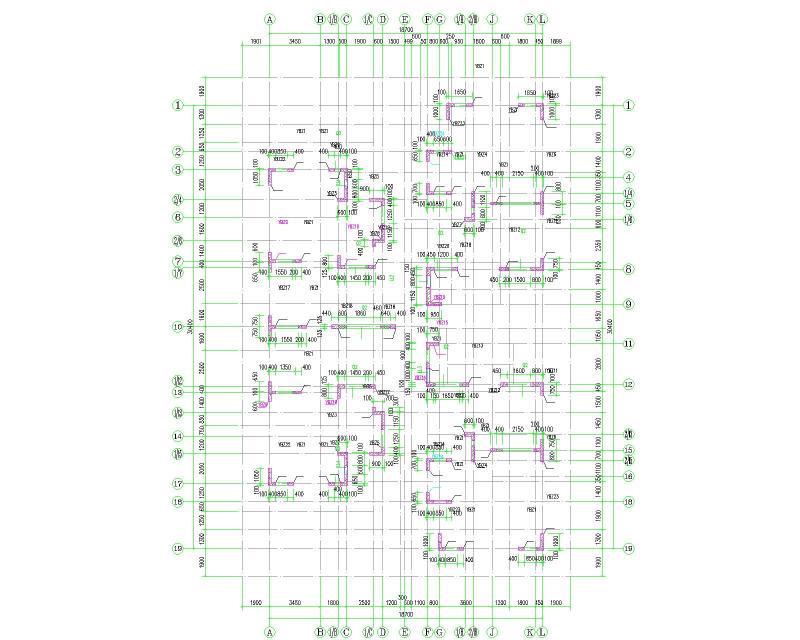

剪力墙平法施工图

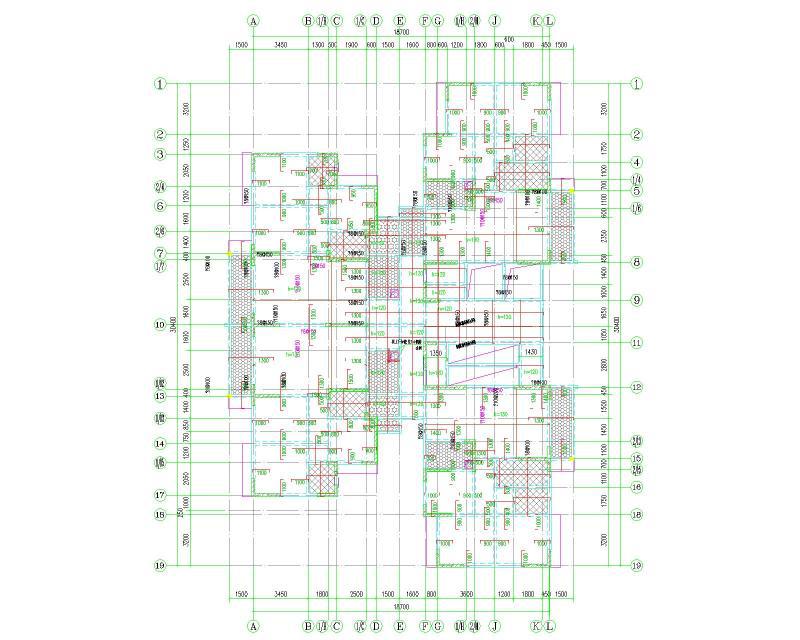

梁平法施工图

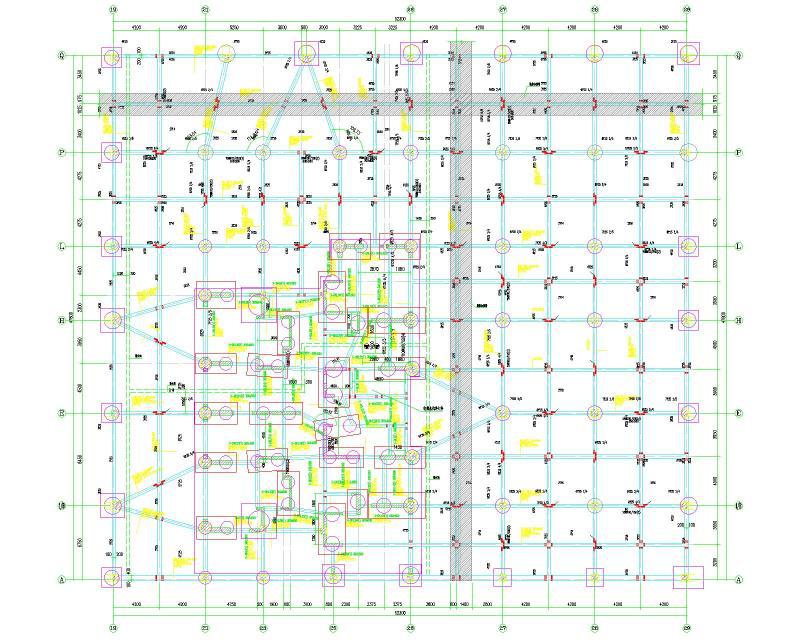

地梁、板配筋图

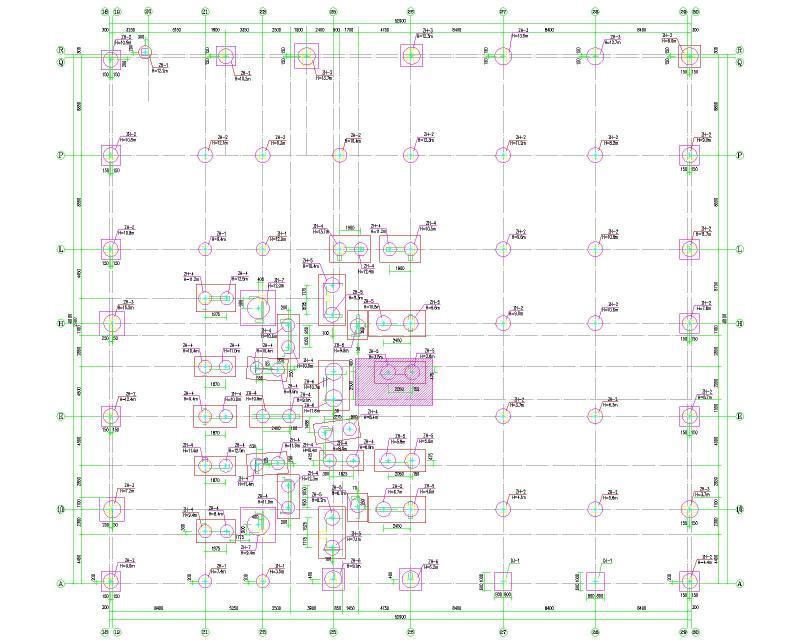

基础平面布置图

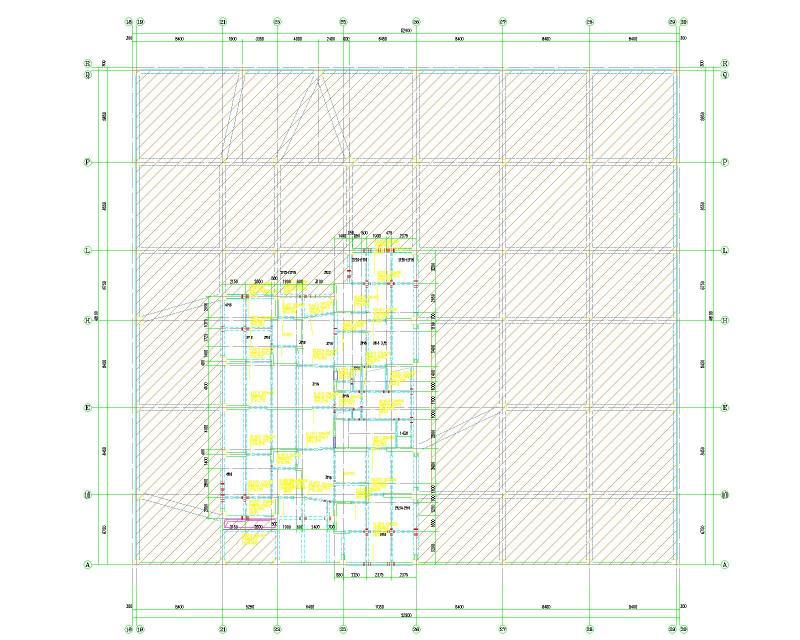

楼板配筋图

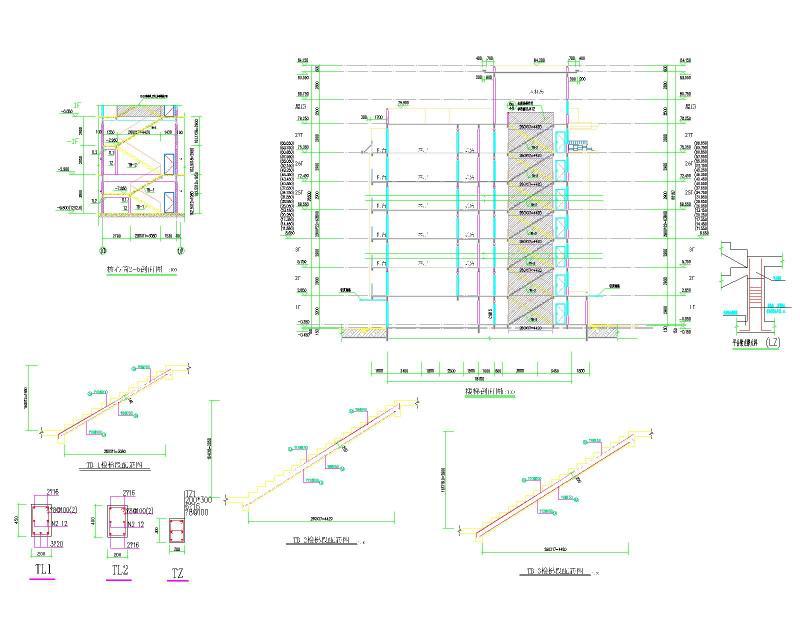

楼梯大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
