25层18#楼结构施工大样图审查通过版cad平面布置图

ttyyuullk123 · 发表于 2021-10-29 22:44:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件为： 25层框支剪力墙住宅含车库及设备用房结施 格式为CAD，。

一、项目概要：

该项目负一、负二层为车库及设备用房，一层至二十五层为住宅；基础采用孔桩基础。建筑结构地下层数2层，地上层数为25层，建筑高度为77.250m，嵌固端为基础顶，建筑设计结构形式为框支剪力墙结构，该项目±0.000绝对标高1262.35M，该项目地下室不考虑人防设计。
场区土层自上而下依次分布为：回填土。杂填土、红粘土、强风化石灰岩，中风化石灰岩。持力层选择：根据岩土组合及荷载分布并参照地勘建议，选取中风化石灰岩作为持力层；承载力特征值：fa=4800KPa,单轴饱和抗压强度为Frk=40Mpa。

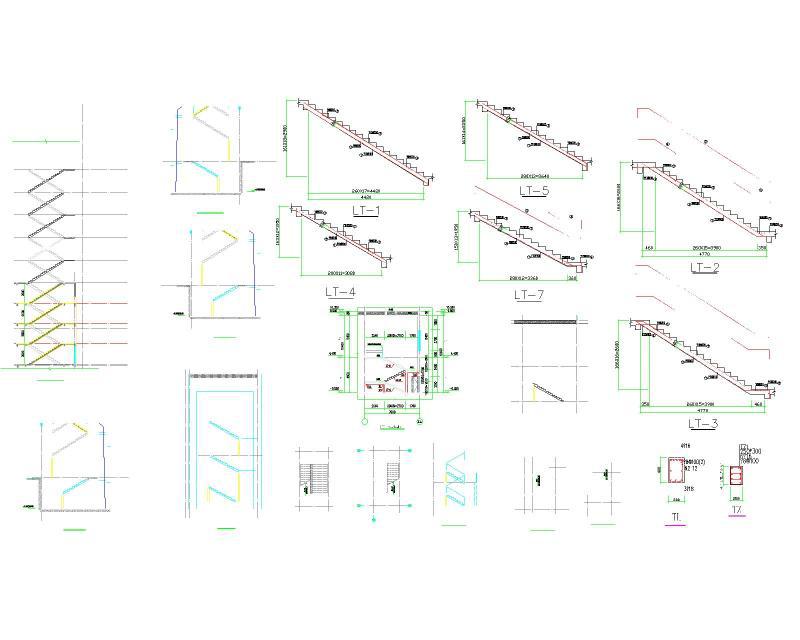

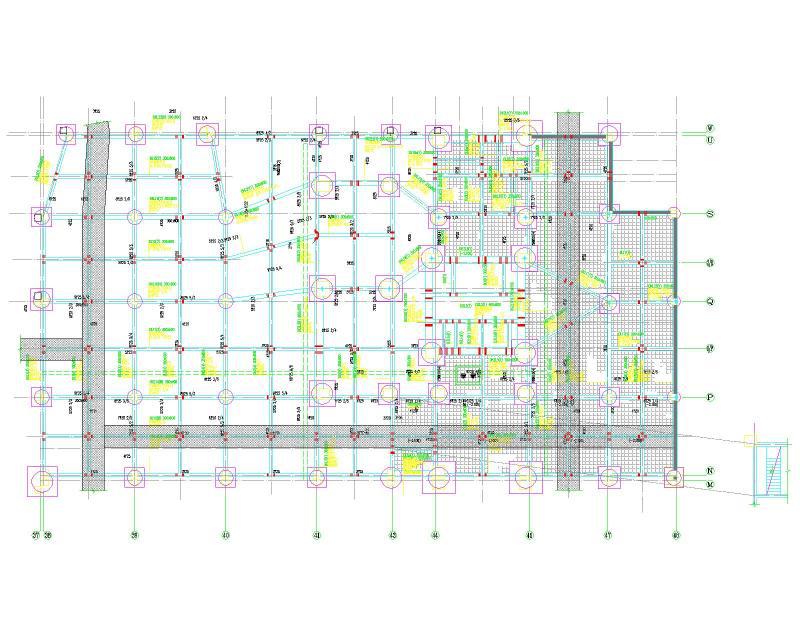

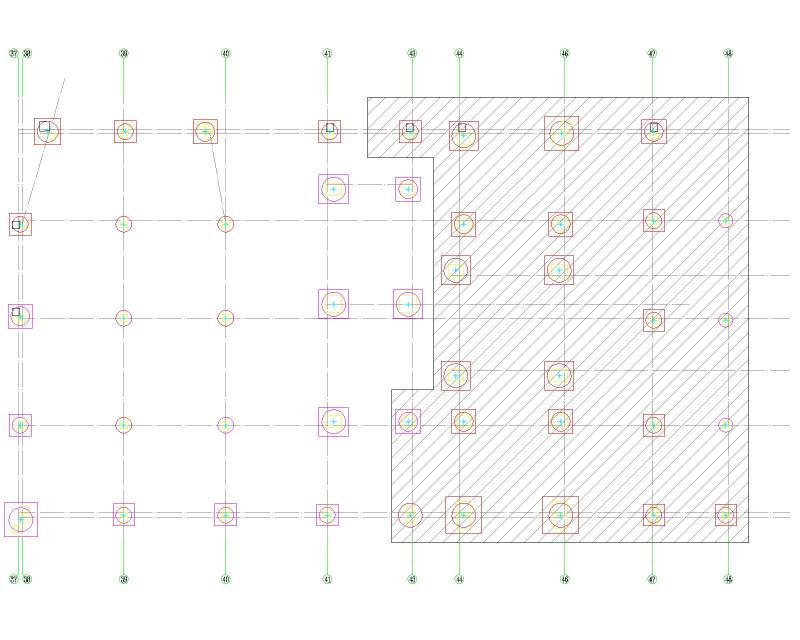

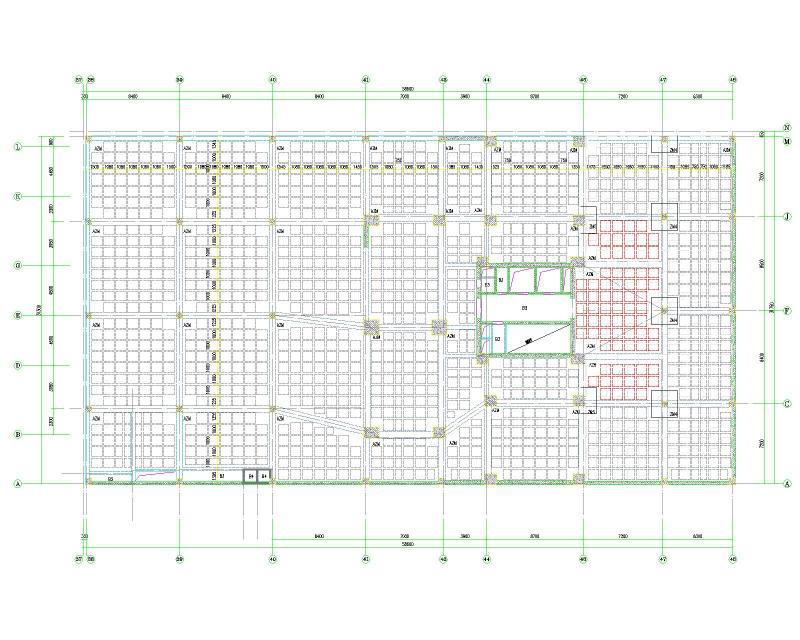

包含：结构设计总说明，密肋楼盖结构设计说明（18#楼）左，一单元基础平面布置图，桩基础大样及说明，一单元基础梁配筋图，一单元负一层车库顶板框架梁配筋图，2层梁配筋图，3层梁、板配筋图，9.900～13.250 剪力墙平法施工图，13.250 梁平法施工图（X向），13.250 楼板配筋图，楼梯大样图，危大工程项目清单说明，筒体大样图，共计62张。

二、相关图片：

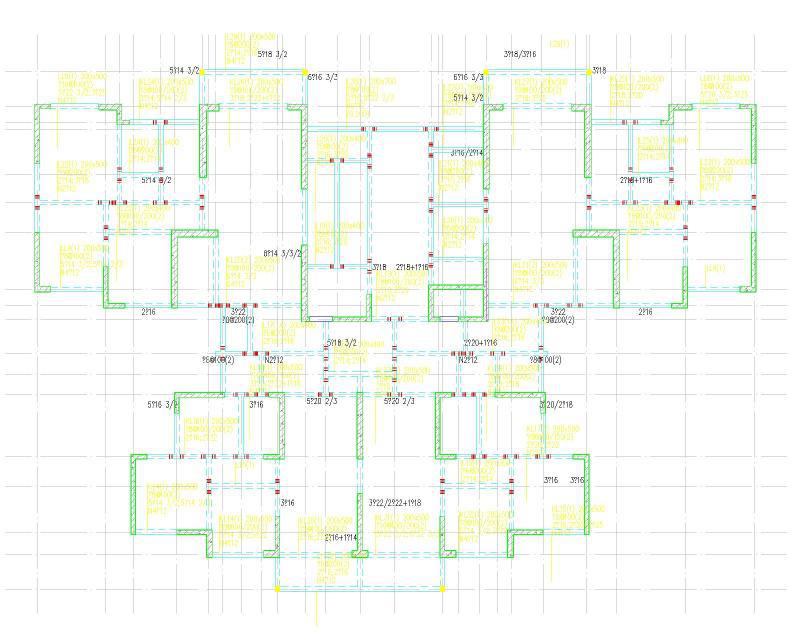

13.250 梁平法施工图.jpg

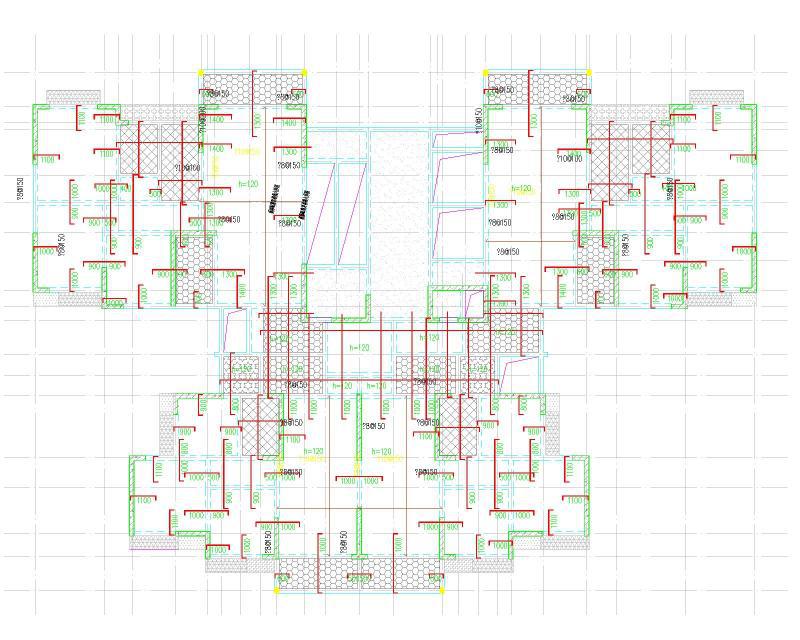

13.250 楼板配筋图.jpg
