16层大数据园区综合体二标6#、8#楼电施工图纸cad平面图

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：24414.72平方米
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代,2020
• 地下室用途：车库,设备用房,其它
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 项目所在地：贵州

该附件为贵州广电产业园高层办公楼 电气施工图 ，设计范围包括： 1.电力配电系统;2.照明系统;3.建筑物防雷、接地系统;4.火灾自动报警系统;电气火灾监控系统、防火门监控系统、消防设备电源监控系统；5.智能消防应急照明疏散指示系统源监控系统;

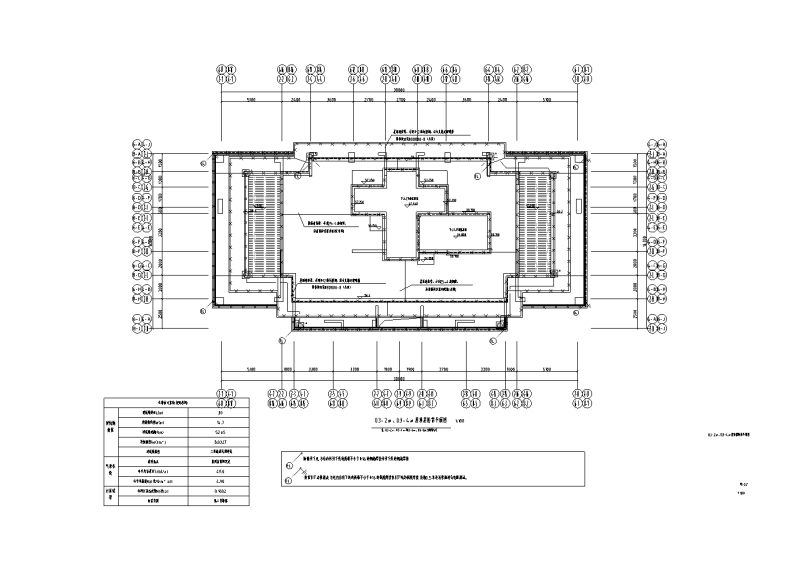

屋顶防雷平面图

电气平面图

消防报警平面图

第 4 张图

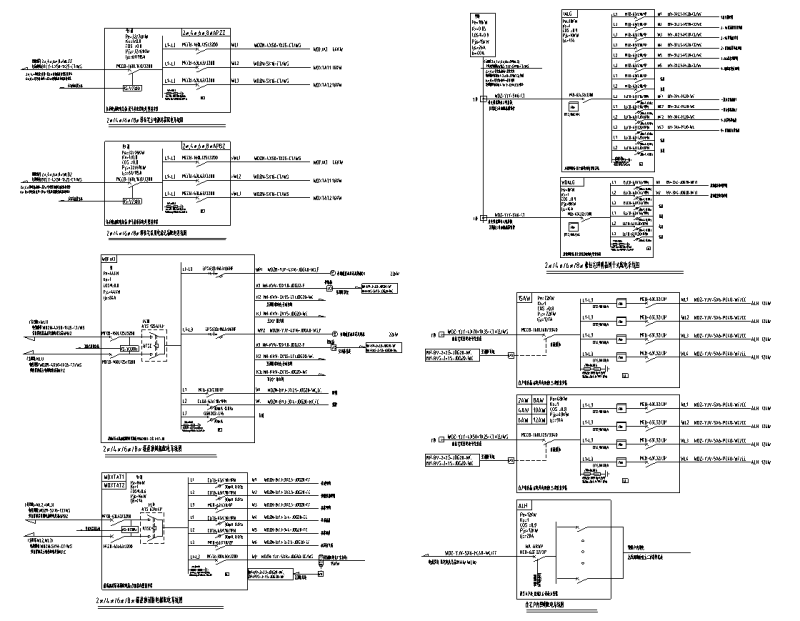

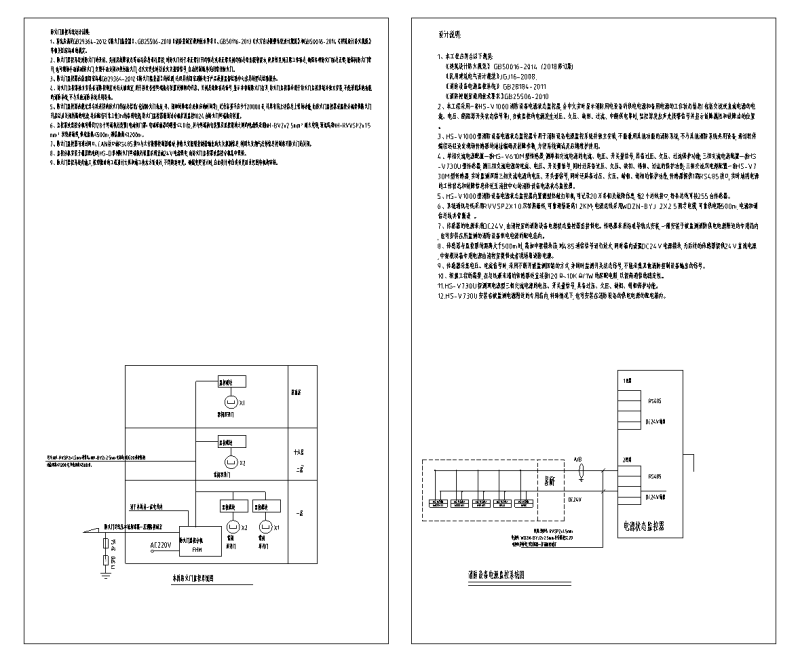

消防电源设备监控系统图

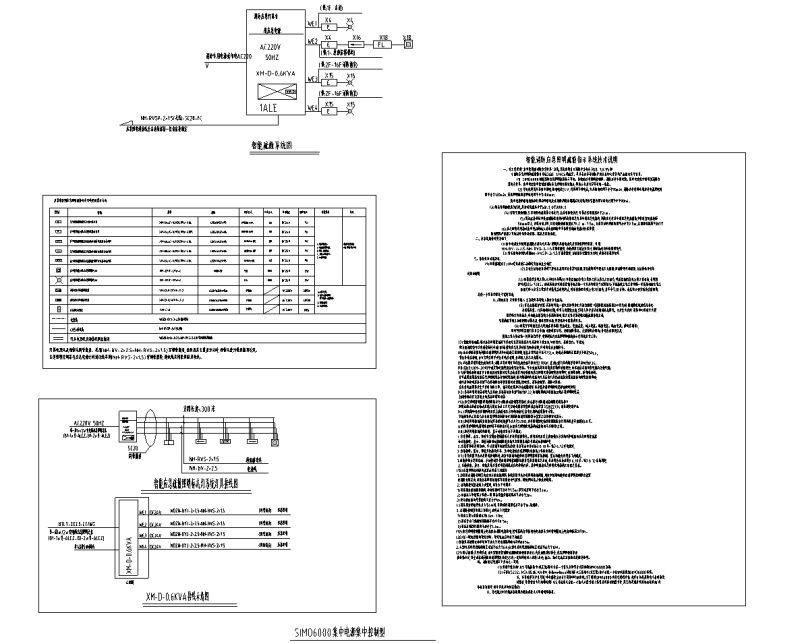

应急照明集中控制系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
