5万吨净水厂给排水工艺全套图纸cad平面图

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、项目概要：该项目为 [湖南]5万吨净水厂给排水工艺全套图纸（附170页计算说明）

二、根据设计资料，新水厂工程工艺初步设计范围包括：

（1）城市给水工程规划。

（2）输水干管、管网系统的布置、管径选择及管网平差。

（3）给水处理厂内各项构筑物的形式选择、内容布置及尺寸计算。

（4）取水构筑物的形式选择、设备布置及尺寸计算。

（5）加压泵站、水量调节设备、加药设备的工艺设计和建筑设计结构形式的选择。

（6）城市给水工程投资估算和单位制水成本计算。

部分图纸展示：

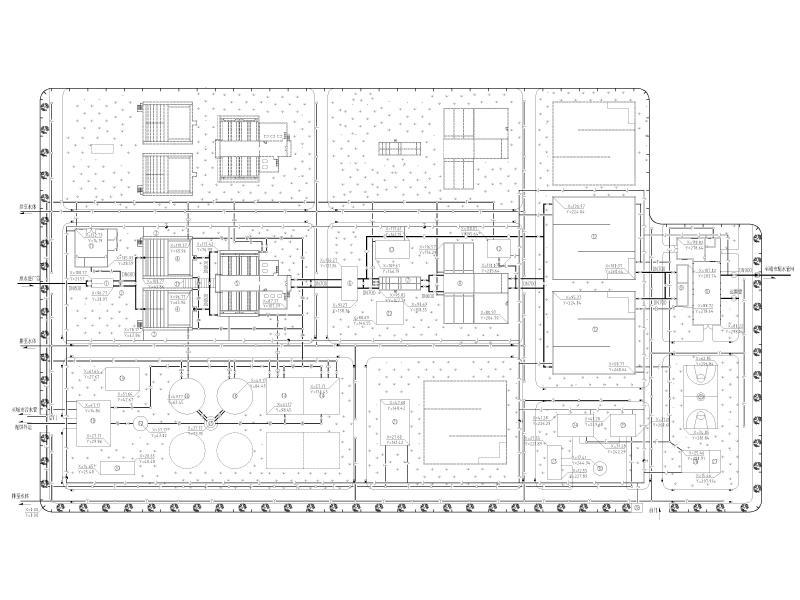

净水厂总平面

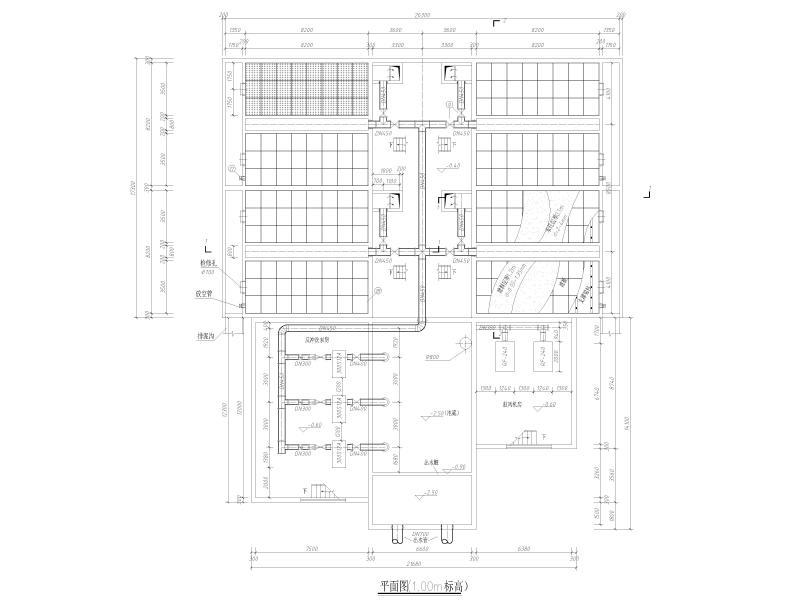

V型滤池图

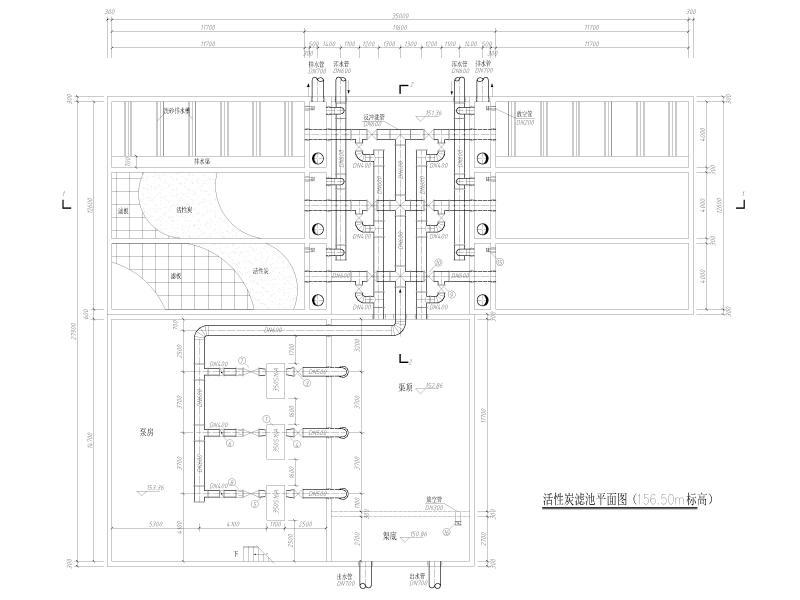

活性炭滤池平面图

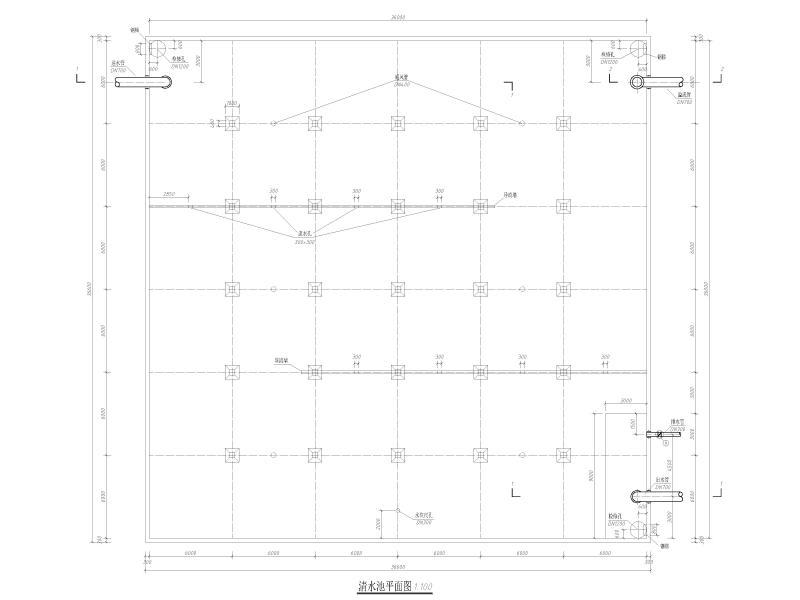

清水池平面图

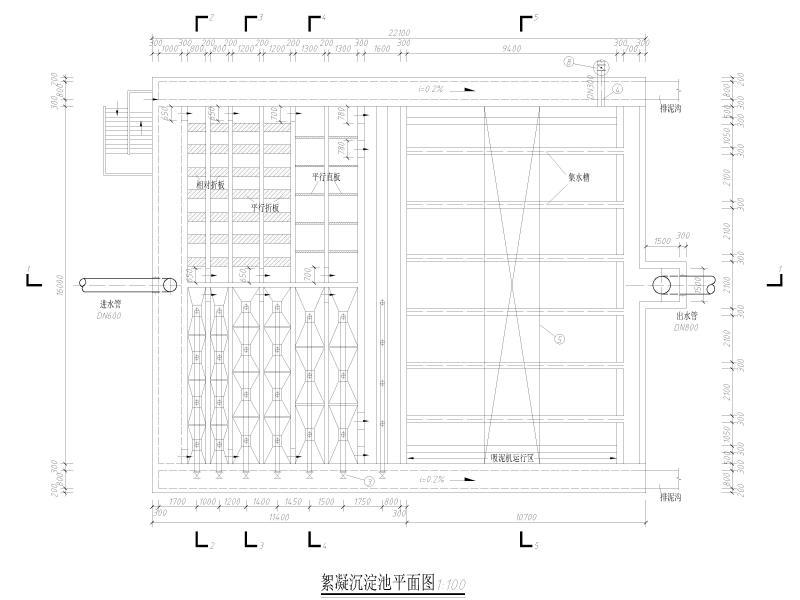

絮凝沉淀池平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
