一份7层重点中学电气施工CAD图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,其他
• 建筑高度类型：单层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：5540平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 地下室用途：车库,其它
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：安徽
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计： 火灾自动报警系统 ,通信系统,广播系统,信息网络系统,其它

附件详情

• 1、电气设计说明

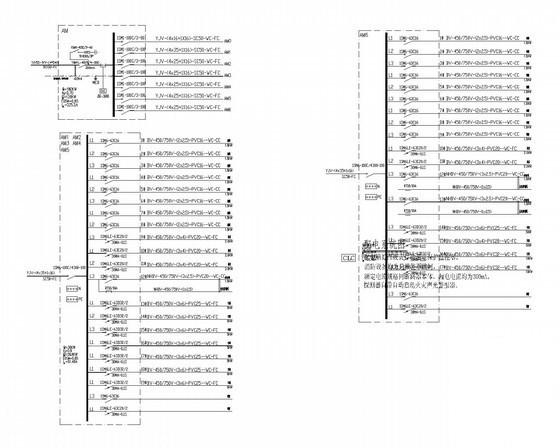

• 2、配电系统图
• 3、电话、网络系统图
• 4、广播系统图
• 5、配电干线图
• 6、配电平面图
• 7、 弱电平面图
• 8、避雷平面图

附件详情

该附件是[安徽]重点中学全套电气施工图纸，总共14张。
项目概要：占地128亩，建筑面积5540平方米，地上4781平方米，地下759平方米，地上6层，地下1层，建筑高度23.7米，框架结构。
设计范围：配电系统设计，电话网络系统设计， 防雷接地 设计。
......
，共14张。

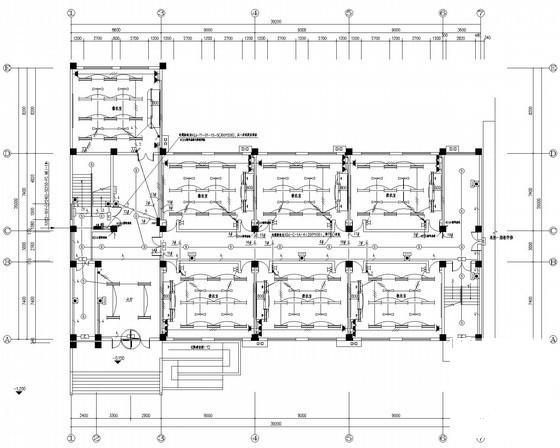

配电平面图

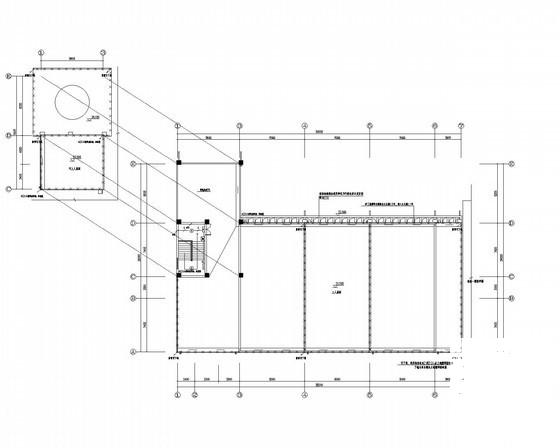

弱电平面图

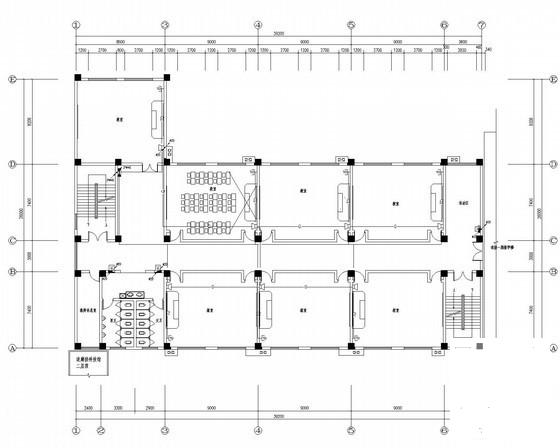

配电干线图1
