果蔬基地农产品中心钢结构施工图纸_28张cad平面布置图

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,农业建筑
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：28张
• 设计年代：近代

该附件为：果蔬基地农产品中心钢 结构施工图 2020 28p，格式为CAD版本。

一、简介：

钢柱、热轧钢梁、零星构件均为Q235B

二、目录：

钢结构设计总说明、基础平面布置图、锚栓平面布置图、钢柱平面布置图、标高3.00处梁平面布置图、屋面构件布置图、屋面檩条布置图等28p

三、相关图片：

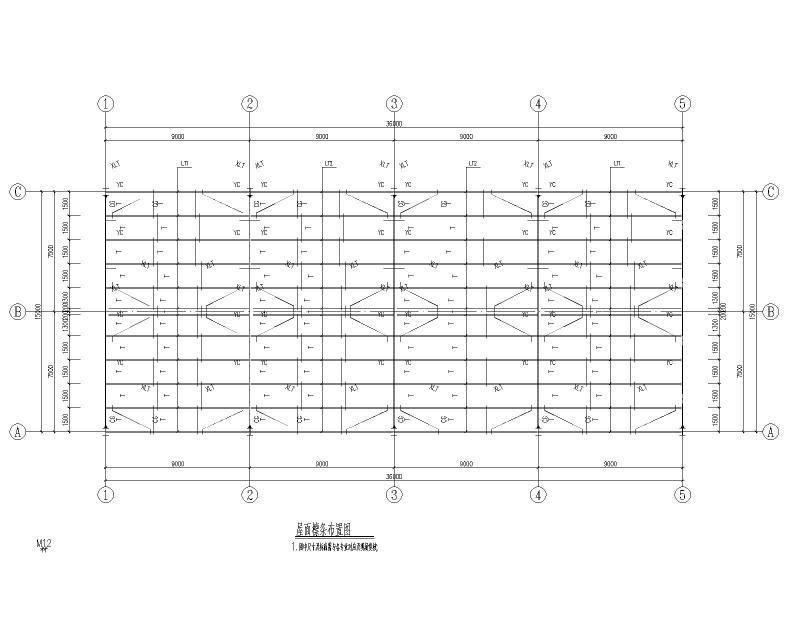

屋面檩条布置图

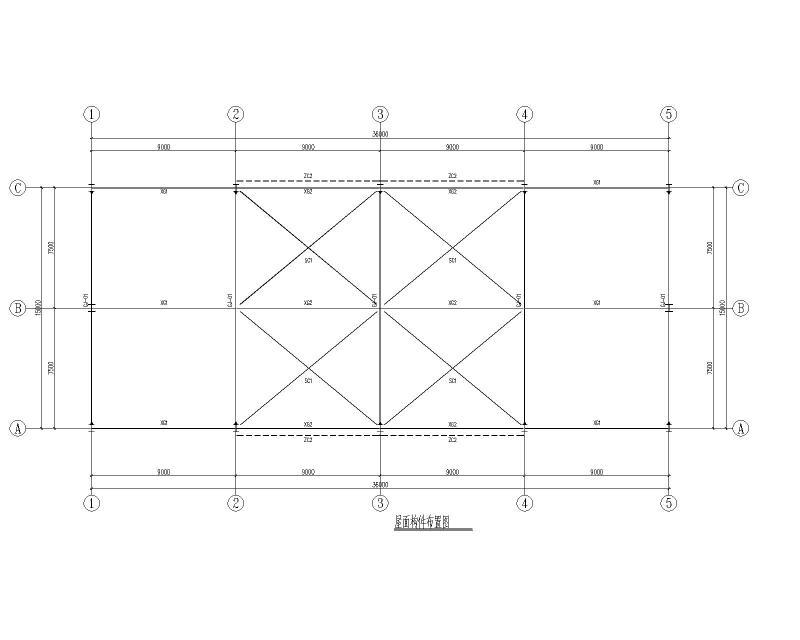

屋面构件布置图

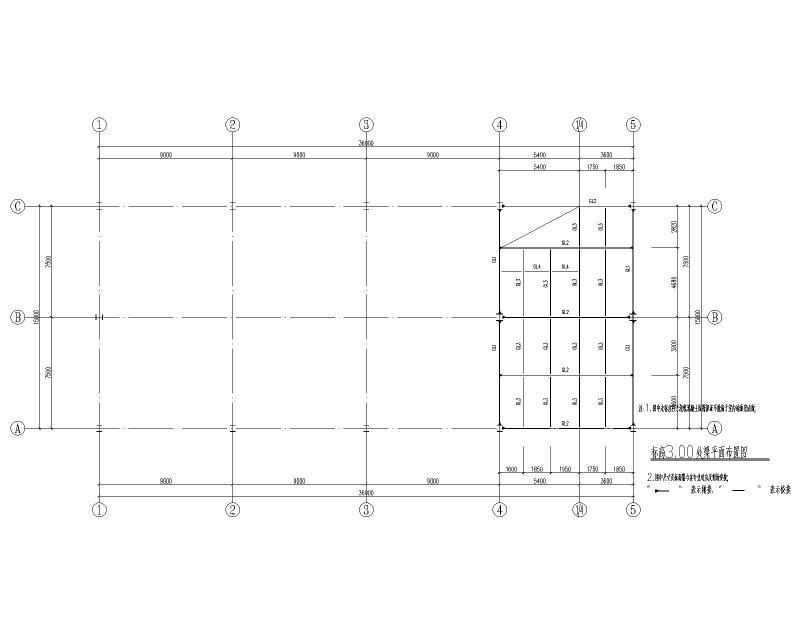

标高3.00处梁平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
