垃圾转运站电气施工图纸cad平面图

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：贵州
• 强电设计：供配电系统,建筑物防雷,接地安全

1、项目概要：该项目为 贵州省垃圾转运站 电气施工图 ；

2、设计范围：该项目 电气施工图 设计内容包括:1、建筑供配电；

3、供配电系统：垃圾转运站电源由实验楼一层配电箱引来一组380V电源，厕所一电源由教师单身宿舍一层配电箱（ALa）引来一组220V电源，厕所二电源由运动场配电箱引来一组220V电源。

部分图纸展示：




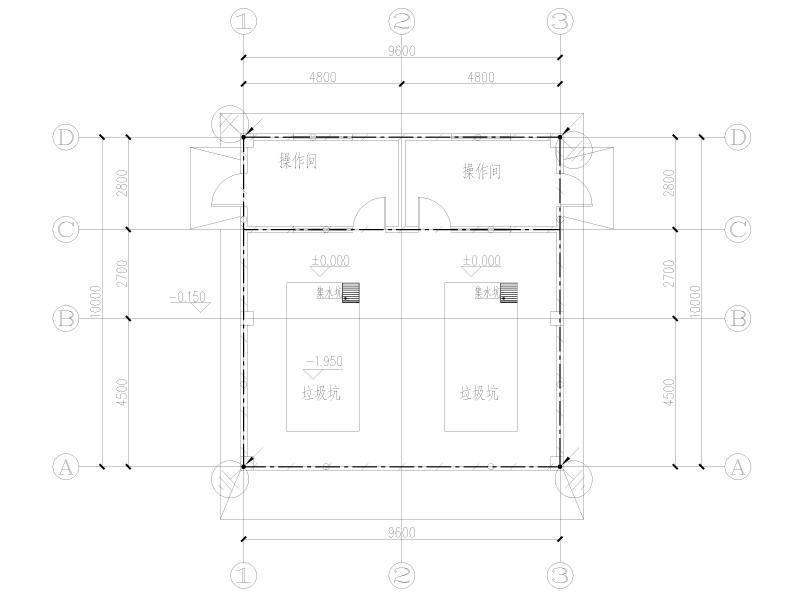

基础接地平面图

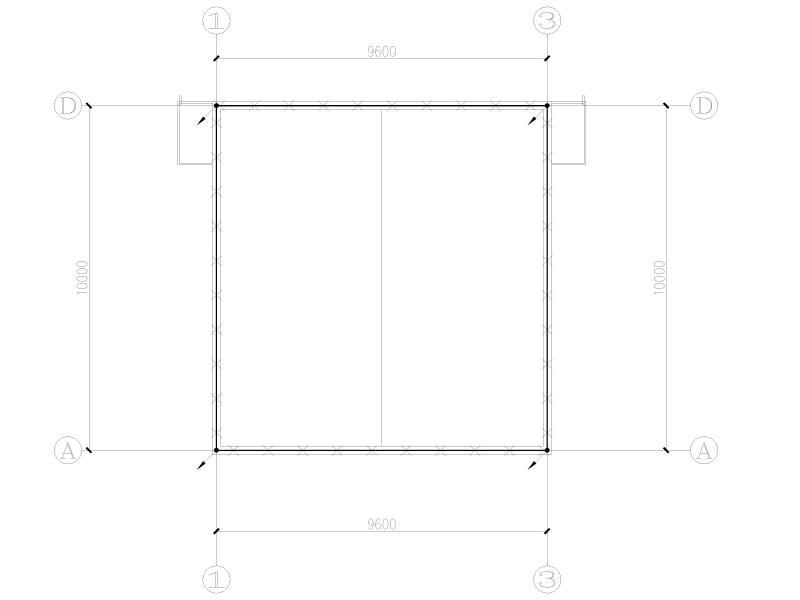

屋面防雷平面图

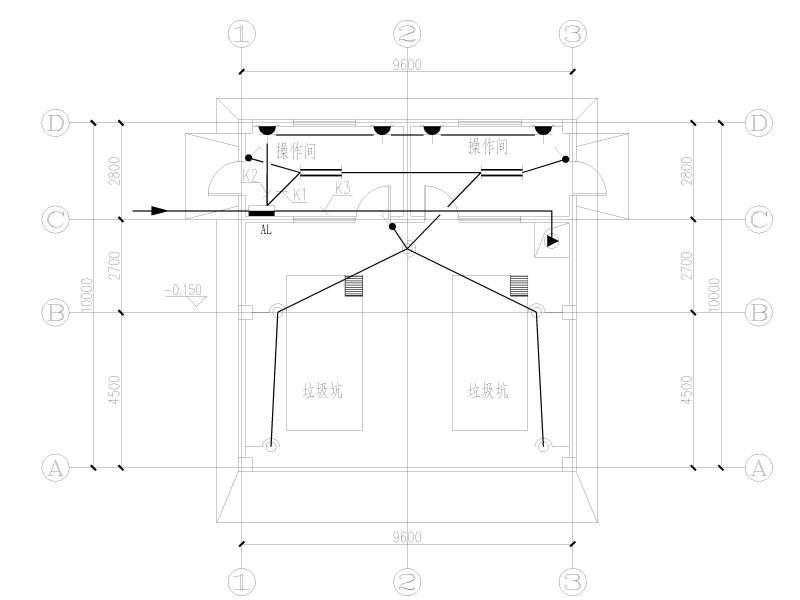

一层电气平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
