一份15层框剪商住楼结构设计方案CAD图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某十五层框剪商住楼结构设计图
该资料为：某十五层框剪商住楼结构设计图
该项目为住宅楼，框架-剪力墙结构。共十五层，其中裙楼为两层商铺，三~十五层为住宅。总高度为43.75m,总长度为44.64m，总宽度为13.44m，高宽比3.25，长宽比3.32。
该资料包含：
结构设计总说明、桩位布置平面图、基础结构平面图、承台详图、基础详图、楼柱及剪力墙平面布置图、自行车库夹层结构平面图、结构平面图、楼板配筋图、 节点详图 、楼梯详图共13张图纸。

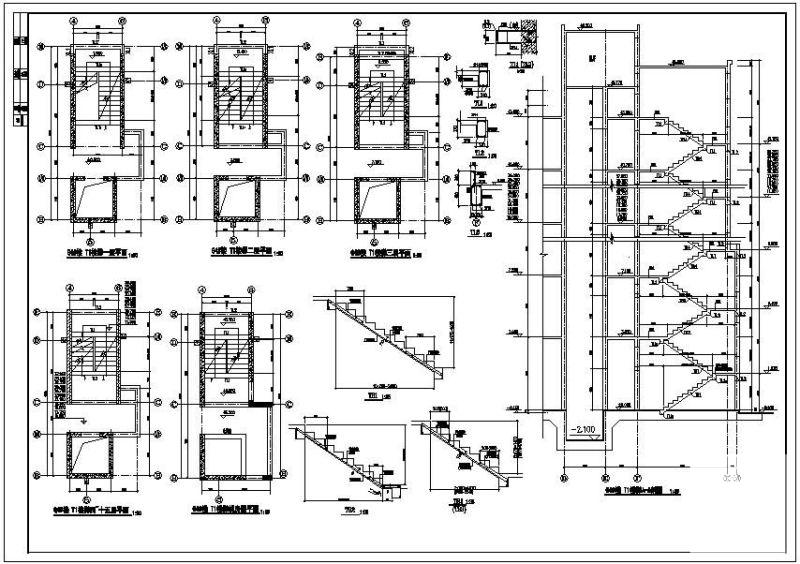

第 1 张图

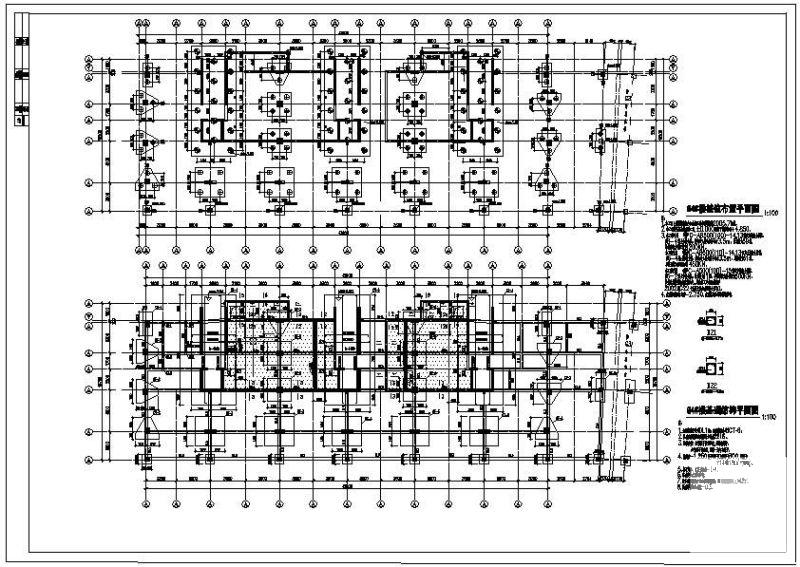

第 2 张图

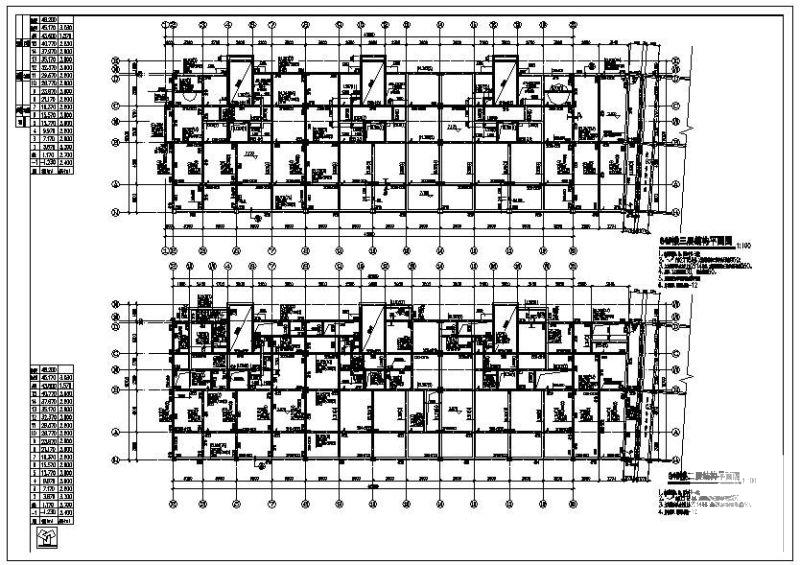

第 3 张图

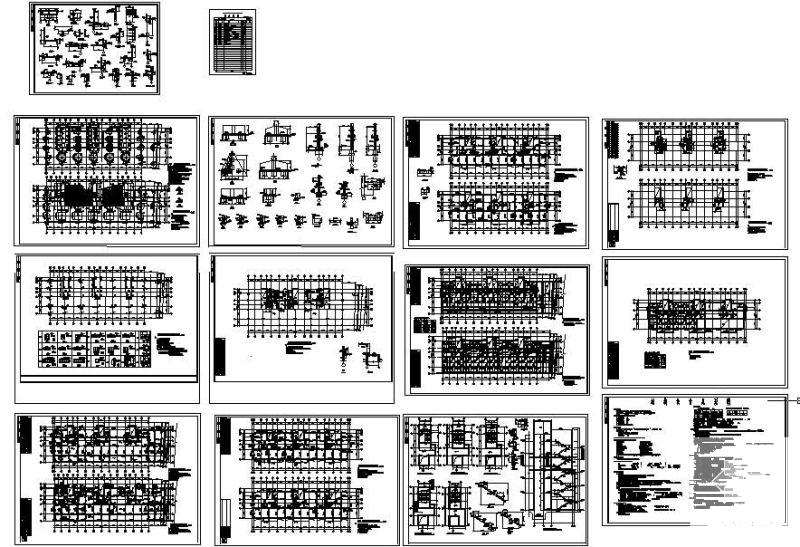

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
