欧陆风多层教室施工方案图纸CAD平面图及剖面图,立面图

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：中小学校
• 幼儿园规模：大型（10-12班以上）
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：贵州
• 图纸设计风格：欧陆风格
• 图纸设计格式：CAD2000
• 参考图纸：20张
• 设计年代：近代

[贵州]欧陆风多层教室施工图CAD2017

设计详细说明：

五层教室 33个班

内容包含：

一、建筑平面图二、建筑立面图三、建筑剖面图四、建筑详图 五、建筑设计说明六、建筑节能设计说明七、门窗表八、做法一览表

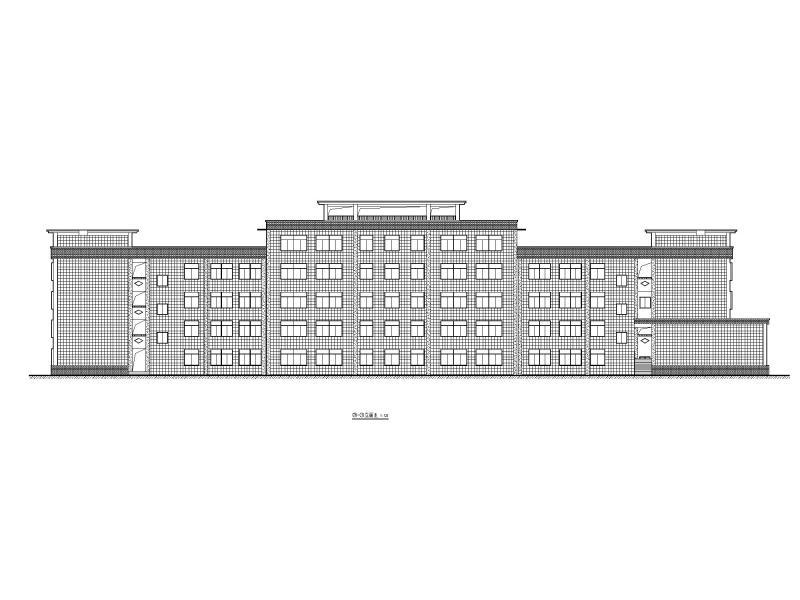

教学楼立面

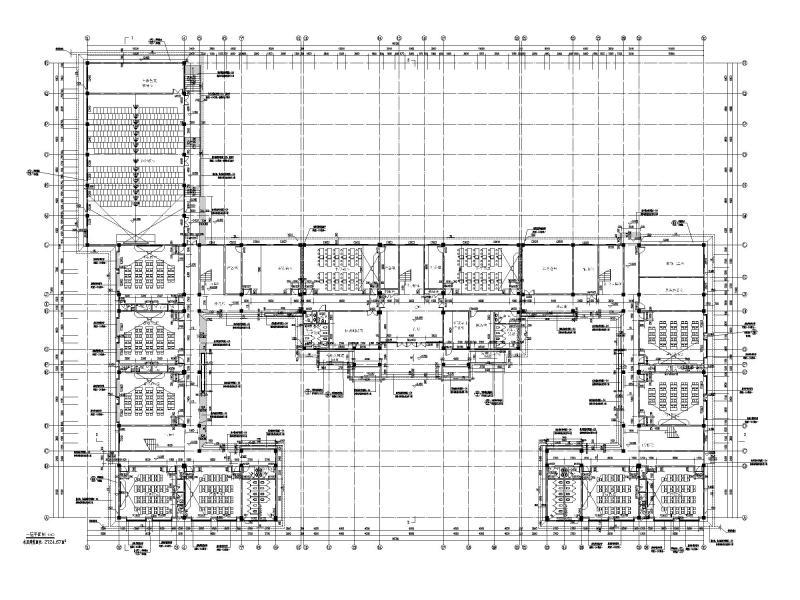

一层平面图

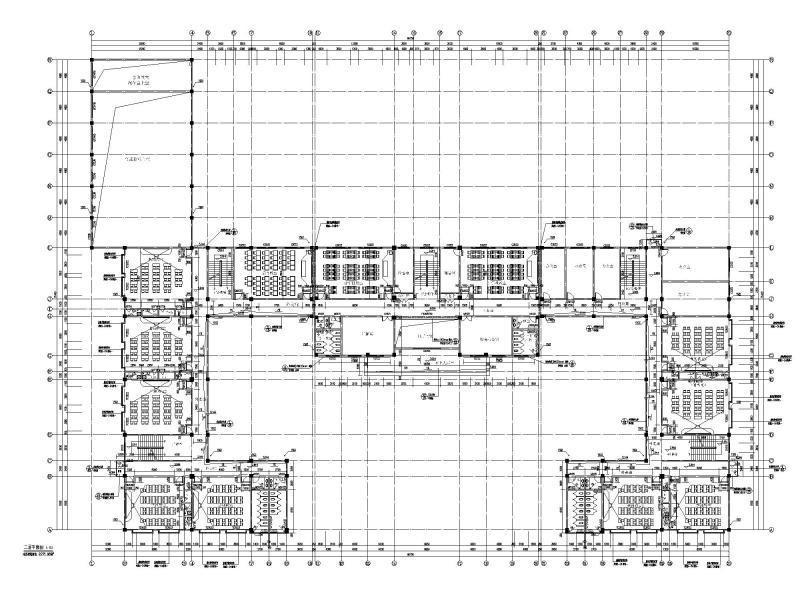

二层平面图

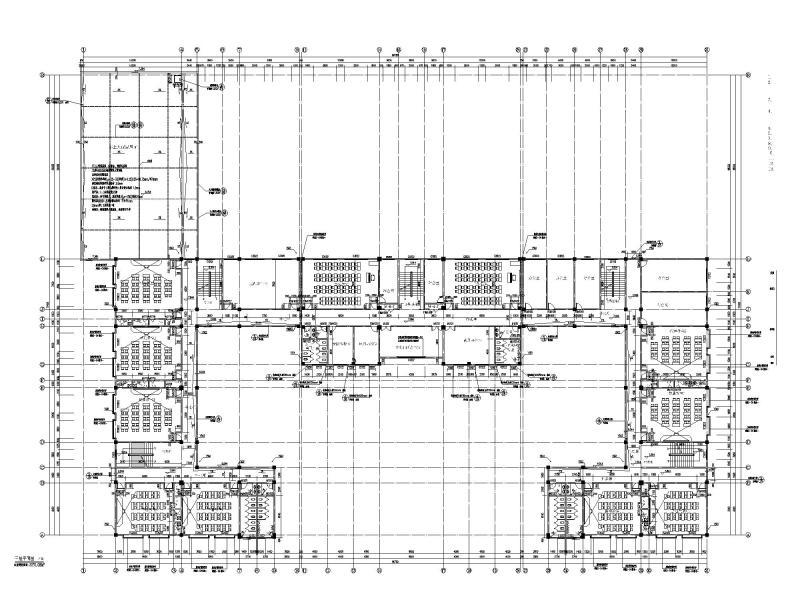

三层平面图

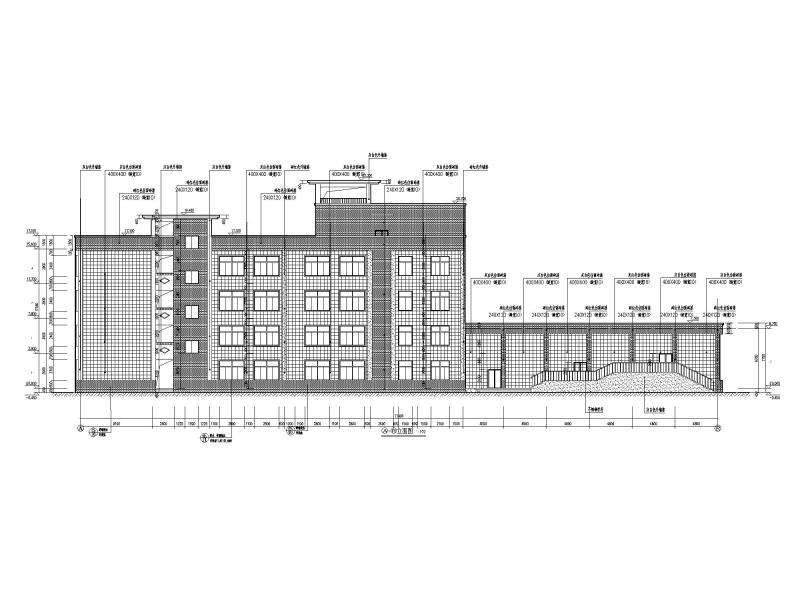

教学楼立面1

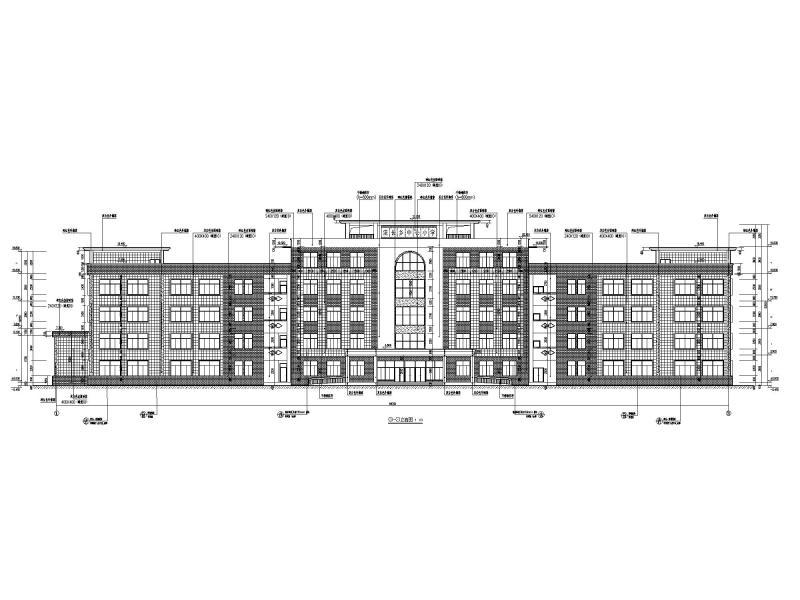

教学楼立面2

教学楼立面3

剖面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
