高层酒店建筑施工图纸_平面图_立面图_剖面图_详图大样_cad

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图

• 建筑面积(平方米)：35000

• 建筑高度(米)：58.70

• 建筑层数：17

• 效果图：无

附件详情

该项目为某高层酒店的建筑施工图 建筑高度：58.7米（地上17层，地下1层） 建筑面积：35000左右平方米 建筑结构形式：框架 设计功能：宴会厅、餐厅、健身房、标准客房等 图纸内容：各层平面图，立面图，剖面图，详图大样等15张图纸 图纸设计深度：施工图

2

3

4

第 1 张图

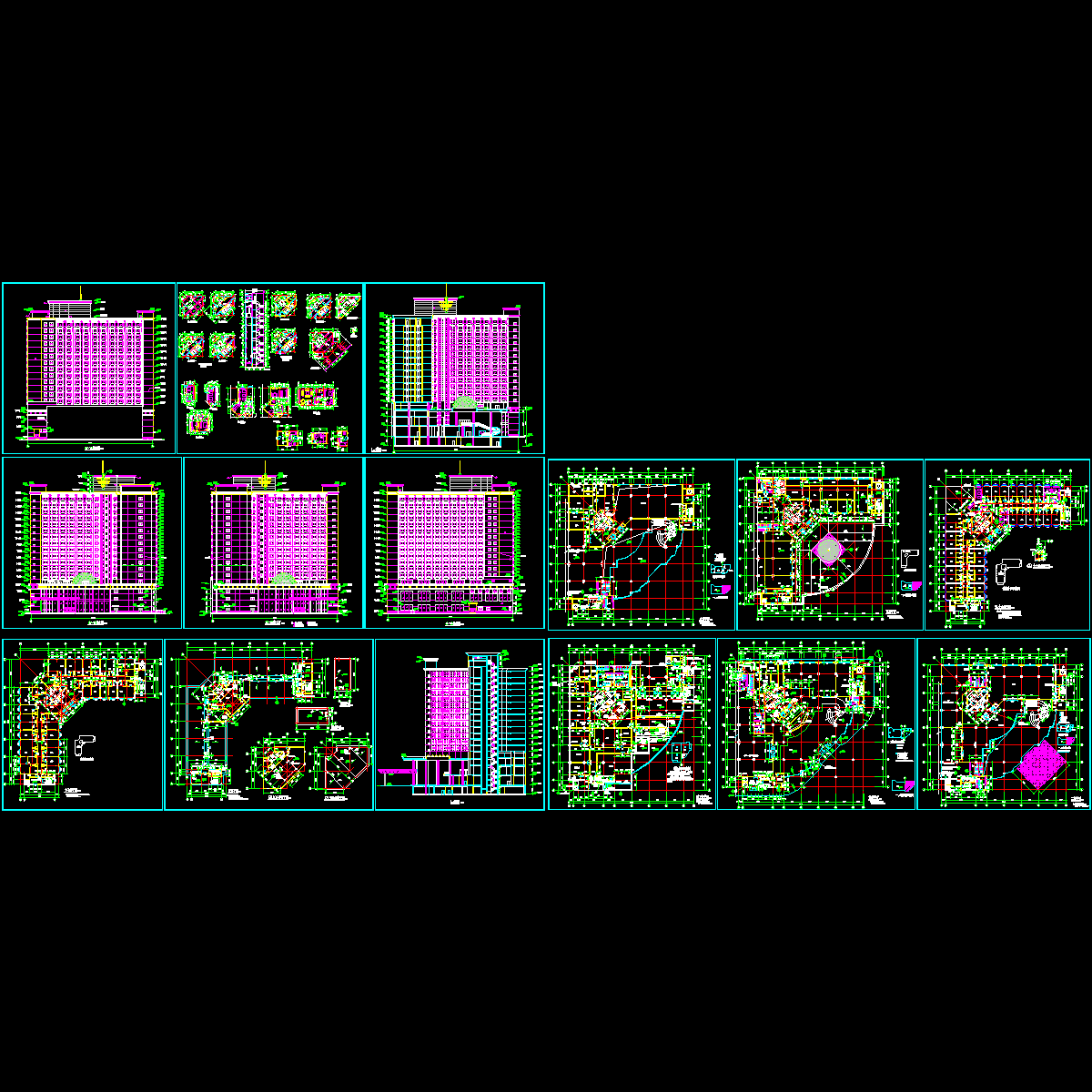

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
