制梁场工装设计图纸集48张CAD构造图

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：安徽
• 设计年代：近代
• 附属：中小桥涵

资料制梁场工装设计图集，共计48张CAD，节点清晰，同类工程可参考。

项目概要

新建制梁场场区内进行23.5m与31.5m无砟轨道后张法预应力混凝土简支箱梁（双线)的预制、搬运、储存及吊装。图纸含 设计说明 、制梁场制梁台座、存梁台座、静载实验台座、吊架、龙门吊基础、32m绑扎胎具、千斤顶吊架、蒸养棚、抽拔管吊架、接触网胎具等。

设计标准

31.5m梁

梁重：8300kN

内模重： 680kN

外模重： 730kN

底模重： 380kN

端模重： 100kN

23.5m梁

梁重：6500 KN

内膜重： 513 KN

外膜重： 880 KN

底模重： 340 KN

端模重： 100 KN

施工荷载（包括人员走动、机具设备、震动荷载）：200 KN

钢筋笼吊具

钢筋笼自重： 551.42 KN

钢绞线抽拔管自重：97.76 KN

内模整体重量： 710.00 KN

箱梁搬运机路面

设计初期标准轴载作用次数：3.14×10 次

最大轴重： 456.25 KN

轴数：32 个

轮数：64 个

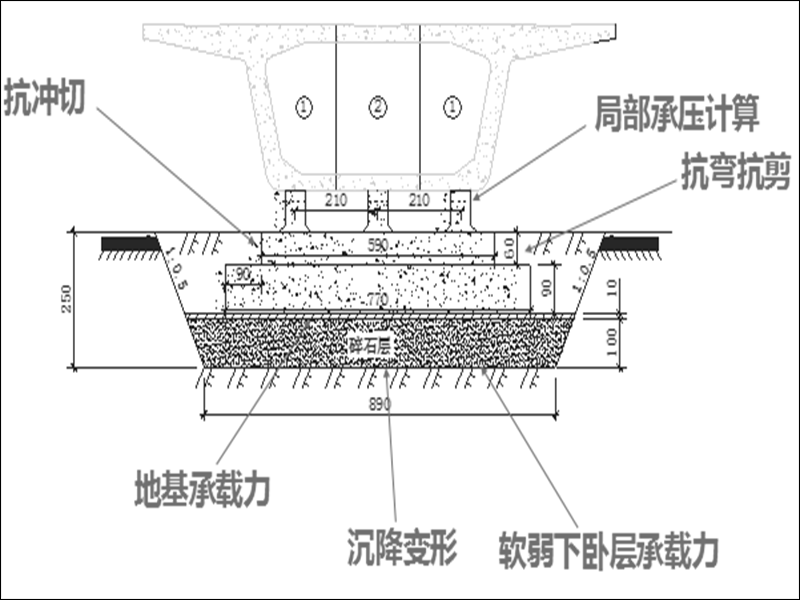

制梁台座端部设计

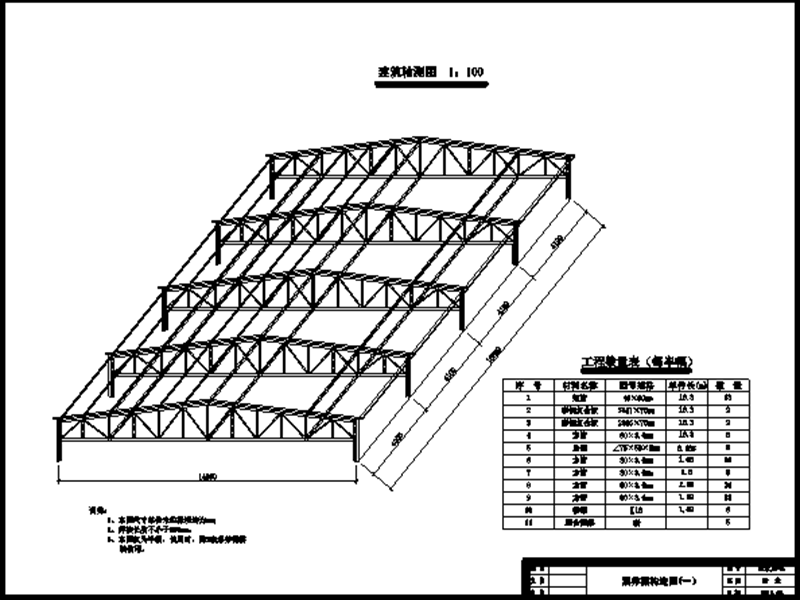

蒸养棚构造图

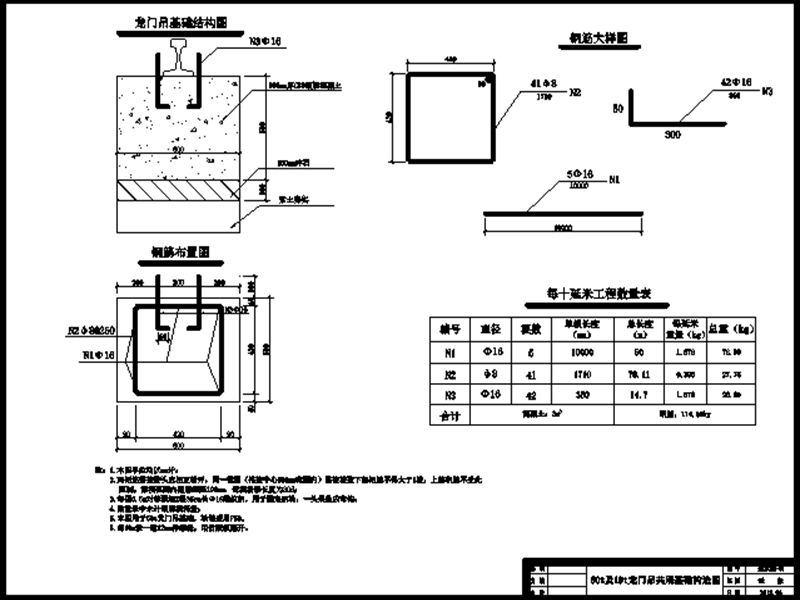

50t及10t龙门吊共用基础构造图

吊具细部连接图

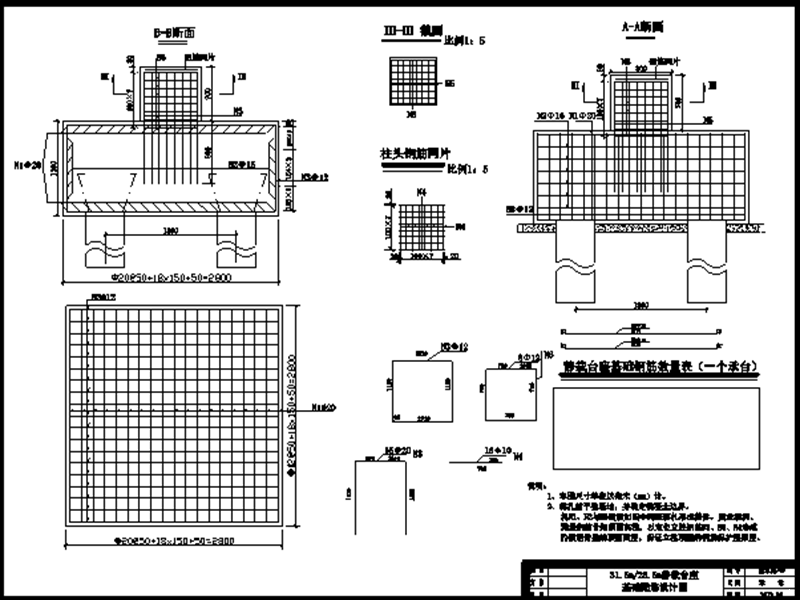

31.5m及23.5m静载台座图

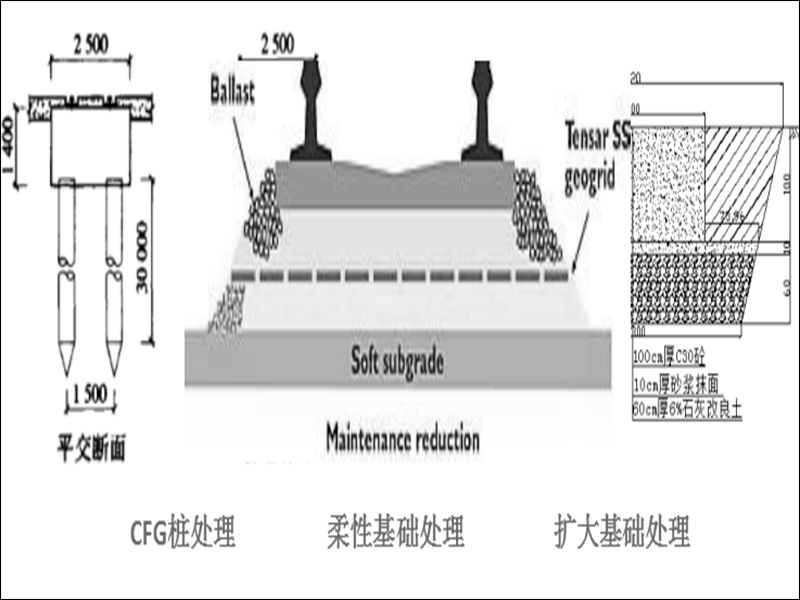

龙门吊轨道常见基础类型

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
