[CAD]预制场设计图纸（箱梁预制）(管桩基础).dwg

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本预制厂主要进行短线法预制箱梁生产。 　　梁段长度主要为2m、2.5m和2.8m等，重量一般不大于80t，根据委托方要求，制作台座及堆存台座的数量由委托方确定，箱梁堆存按3层考虑。1#、2#、3#生产线为箱梁预制和堆存线，各布置4个箱梁预制台座，4#、5#线，专门用于箱梁节段的堆存。 　　1#、2#、3#生产线轨距均为28m，4#线轨距35m，5#线轨距48m，均配置1台120t龙门吊进行生产作业。 　　预制台座及2#、3#线龙门吊轨道基础均采用PHC管桩基础，1#、4#、5#线及转运小车轨道采用弹性地基轨道梁基础。堆存台座基础采用换填级配碎石和块石进行处理。 　　…… 　　共计20张CAD，编制于近代年

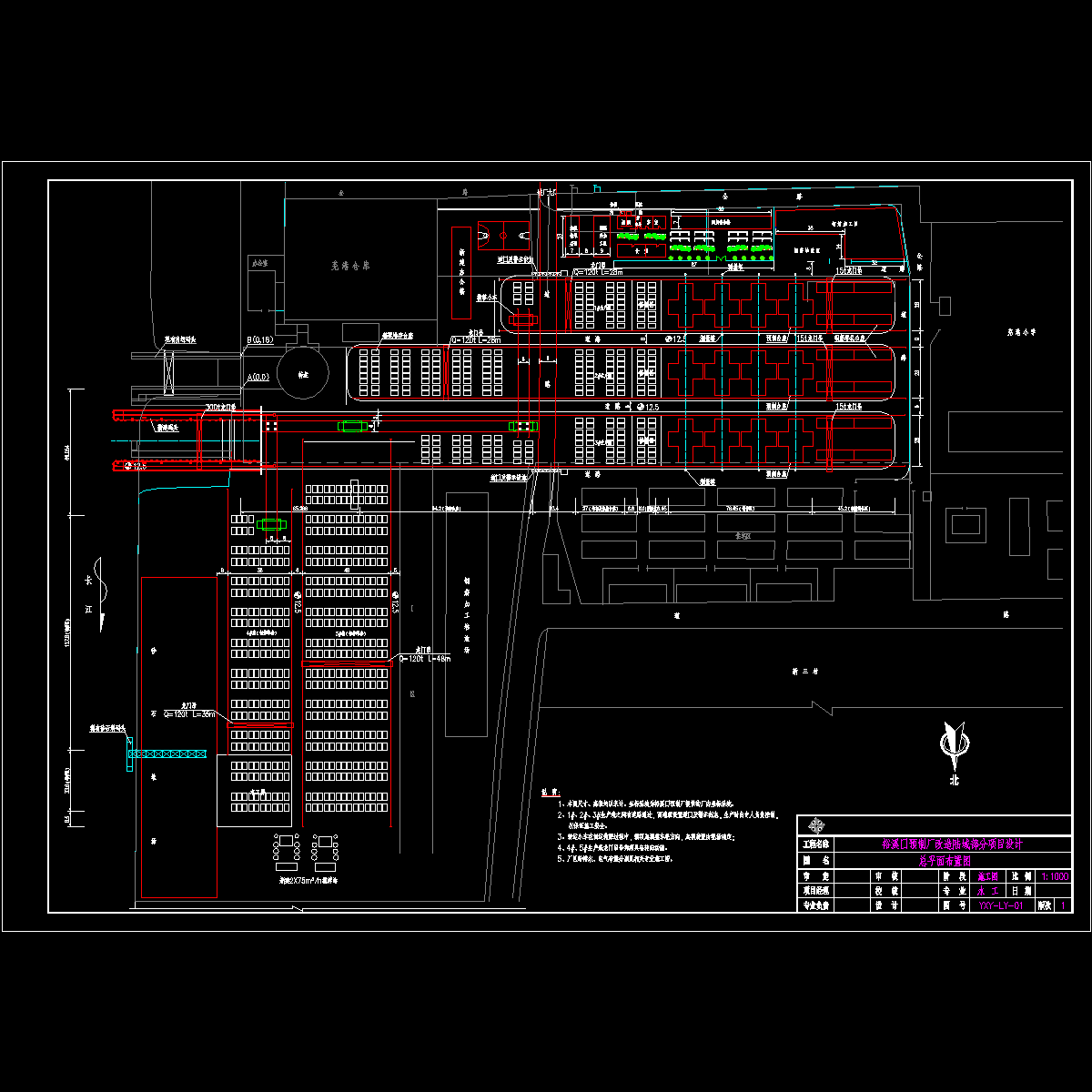

01.dwg

02.dwg

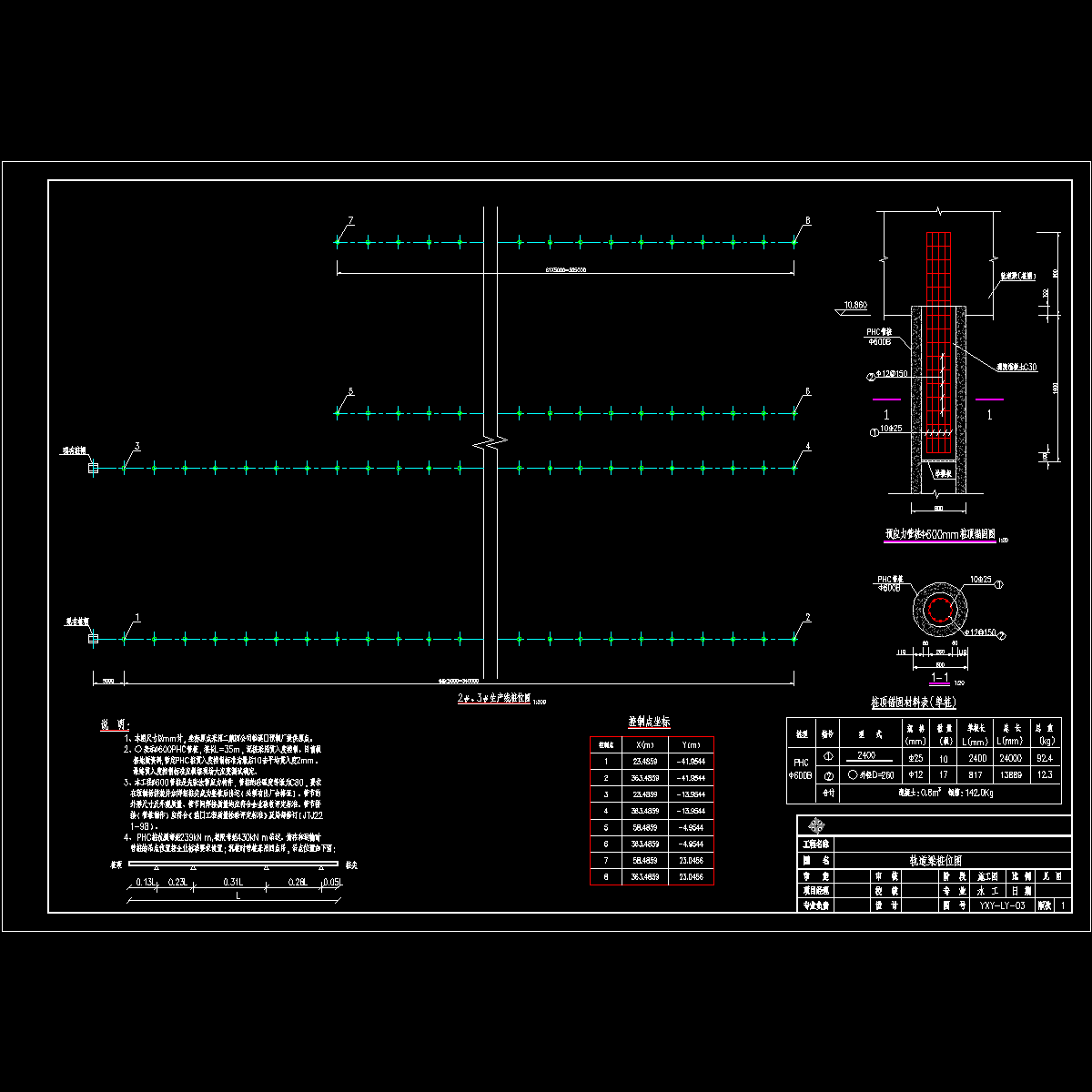

03.dwg

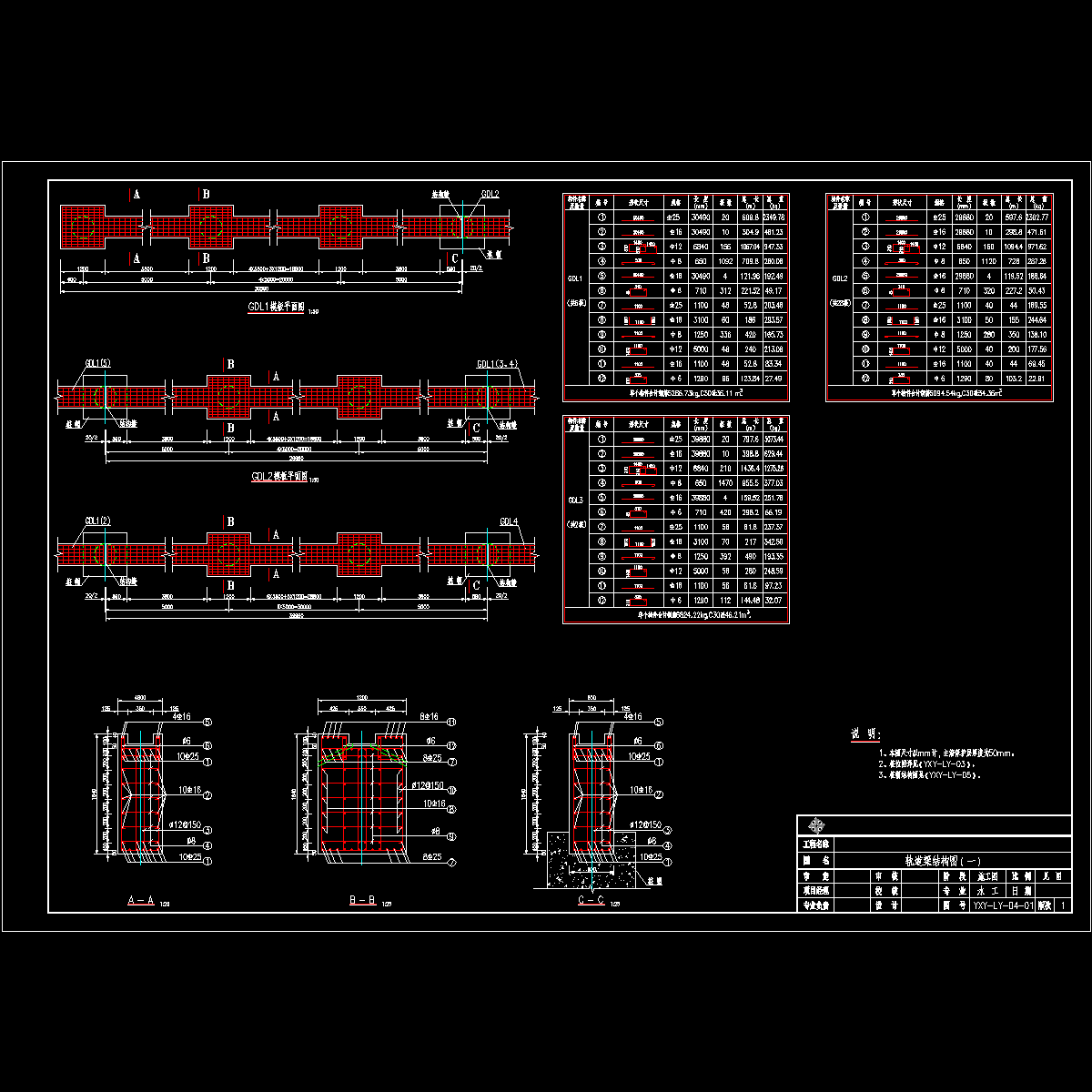

04-01.dwg

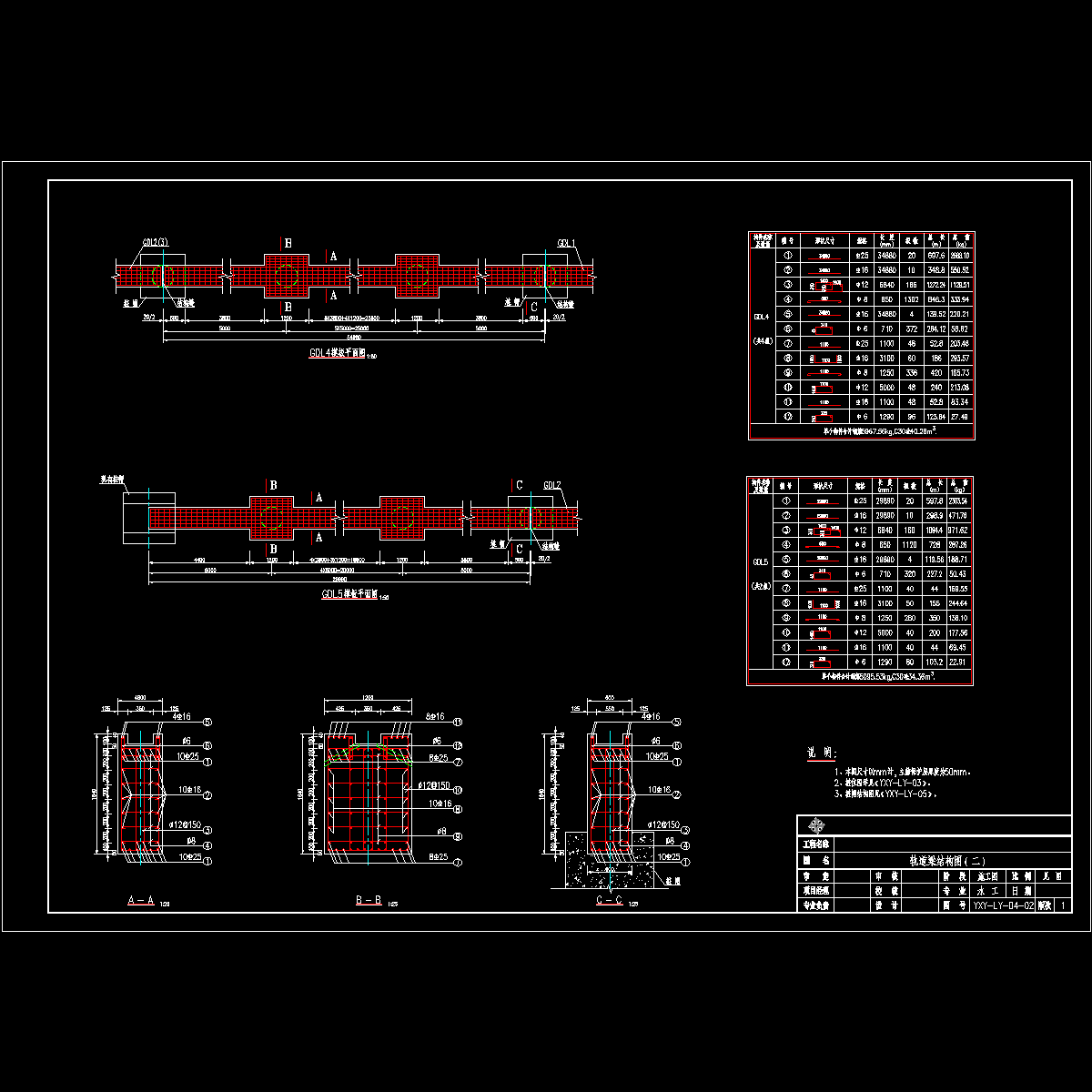

04-02.dwg

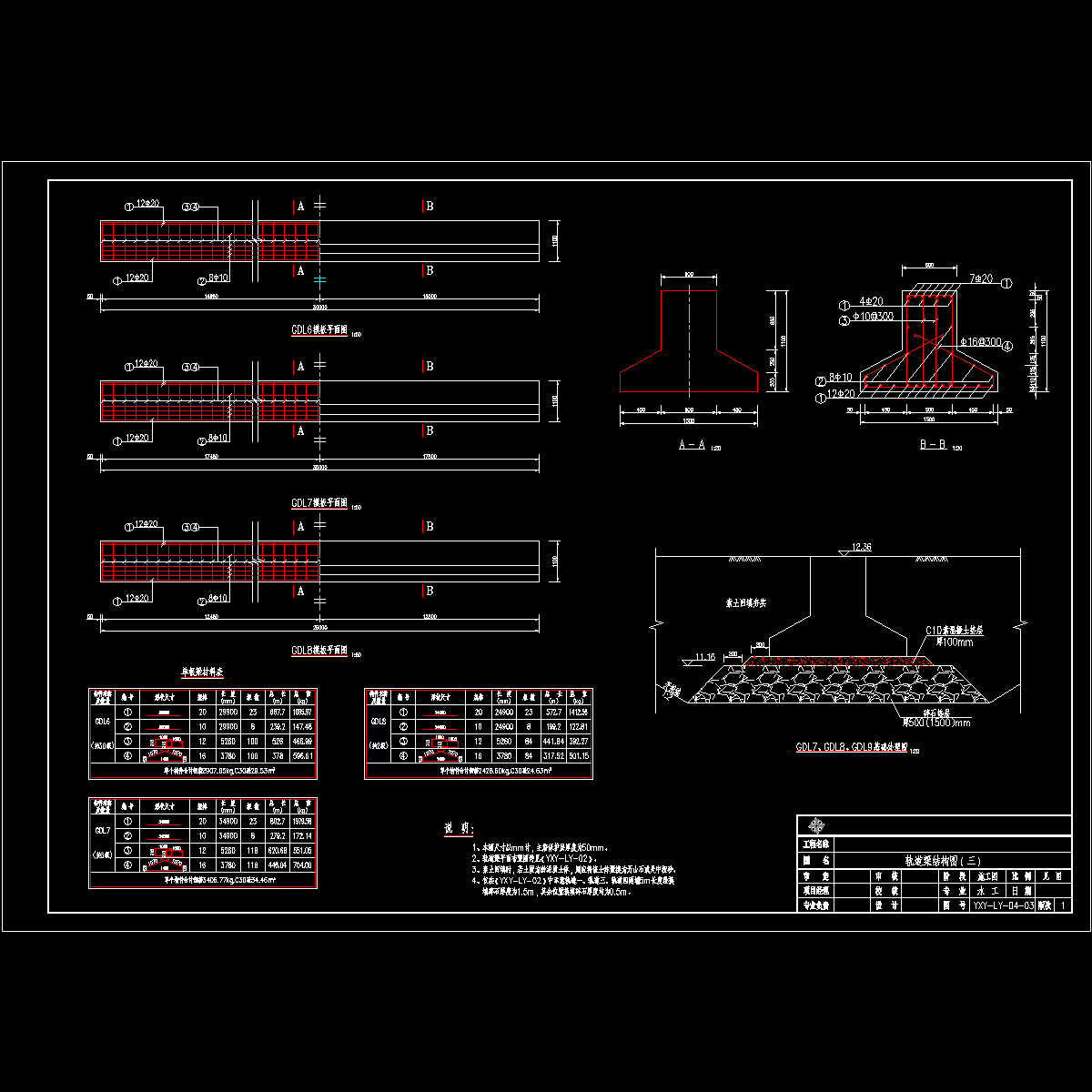

04-03.dwg

04-0311月补新.dwg

04-04.dwg

04-0411月补新.dwg

05.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
