京津箱梁预制厂结构设计CAD图纸(平面布置图).dwg

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

京津箱梁预制厂结构设计图纸，图纸20张，包括：总说明、平面布置图、剖面图、梁制梁台座构造图、横移滑道构造图、钢筋加工棚设计图；搅拌站砂、石料场设计图；钢筋吊具设计图；梁预制厂厂内道路构造；场地围墙图等。

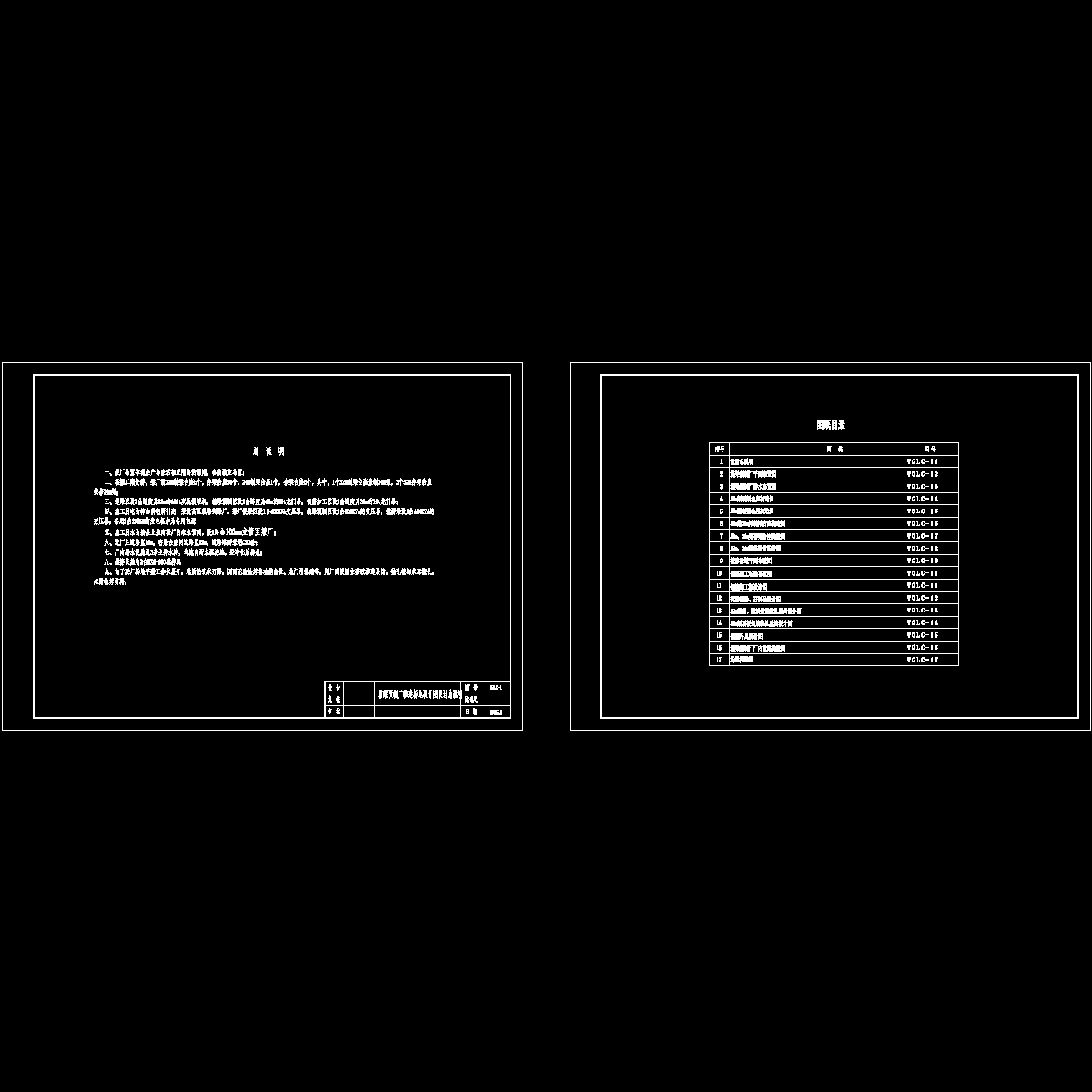

wglc-01-总说明（1）.dwg

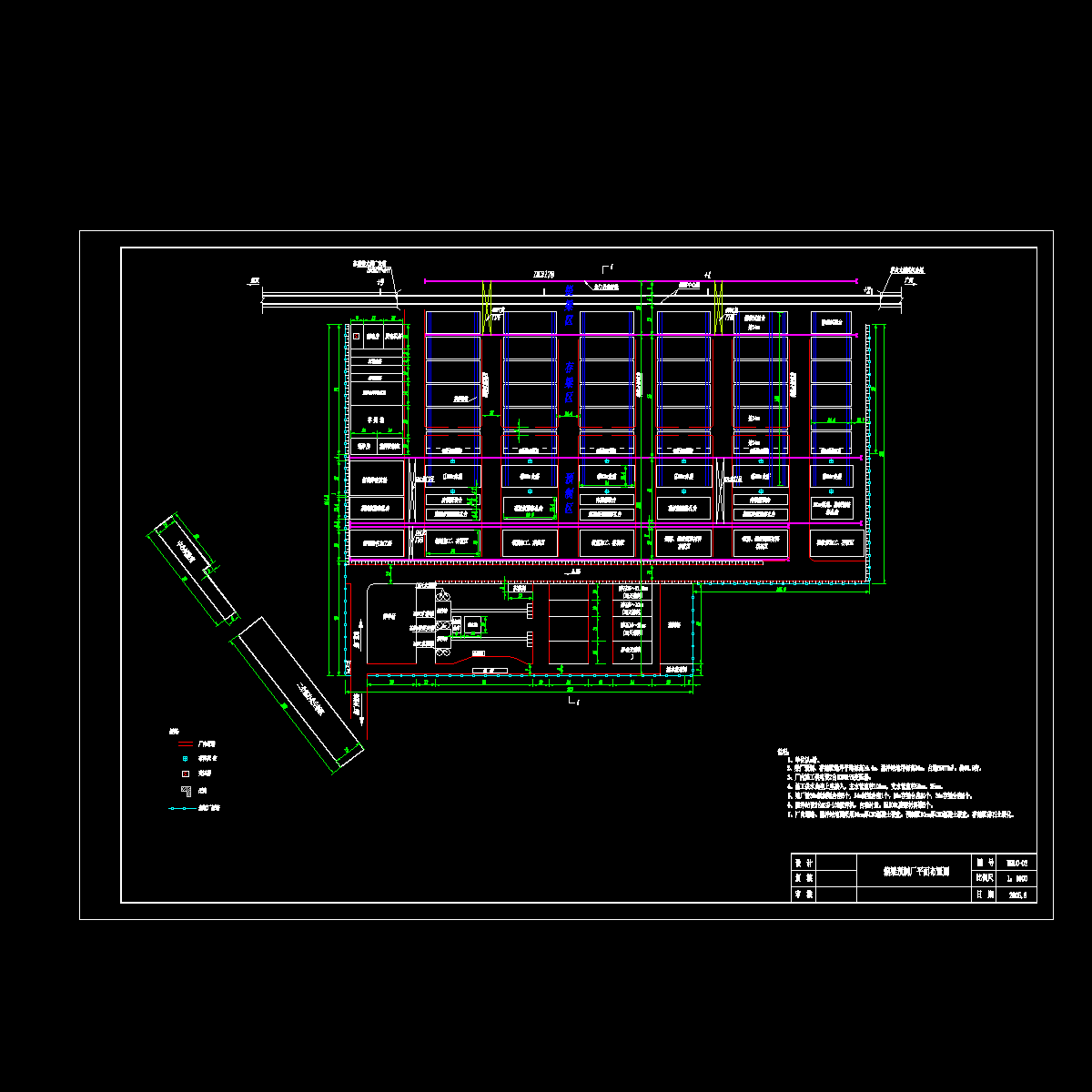

wglc-02-1-梁厂平面布置图（2）.dwg

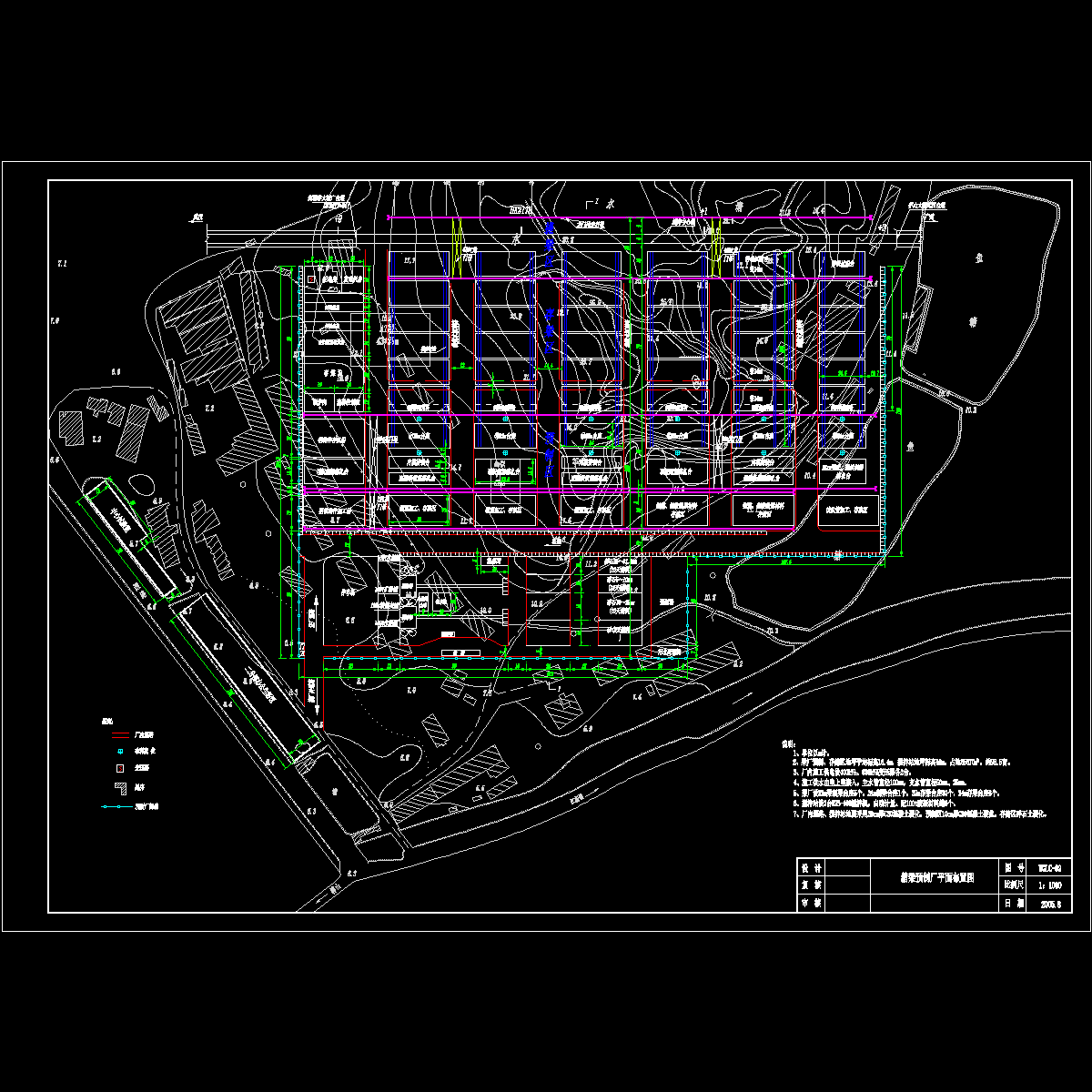

wglc-02-梁厂平面布置图（5）.dwg

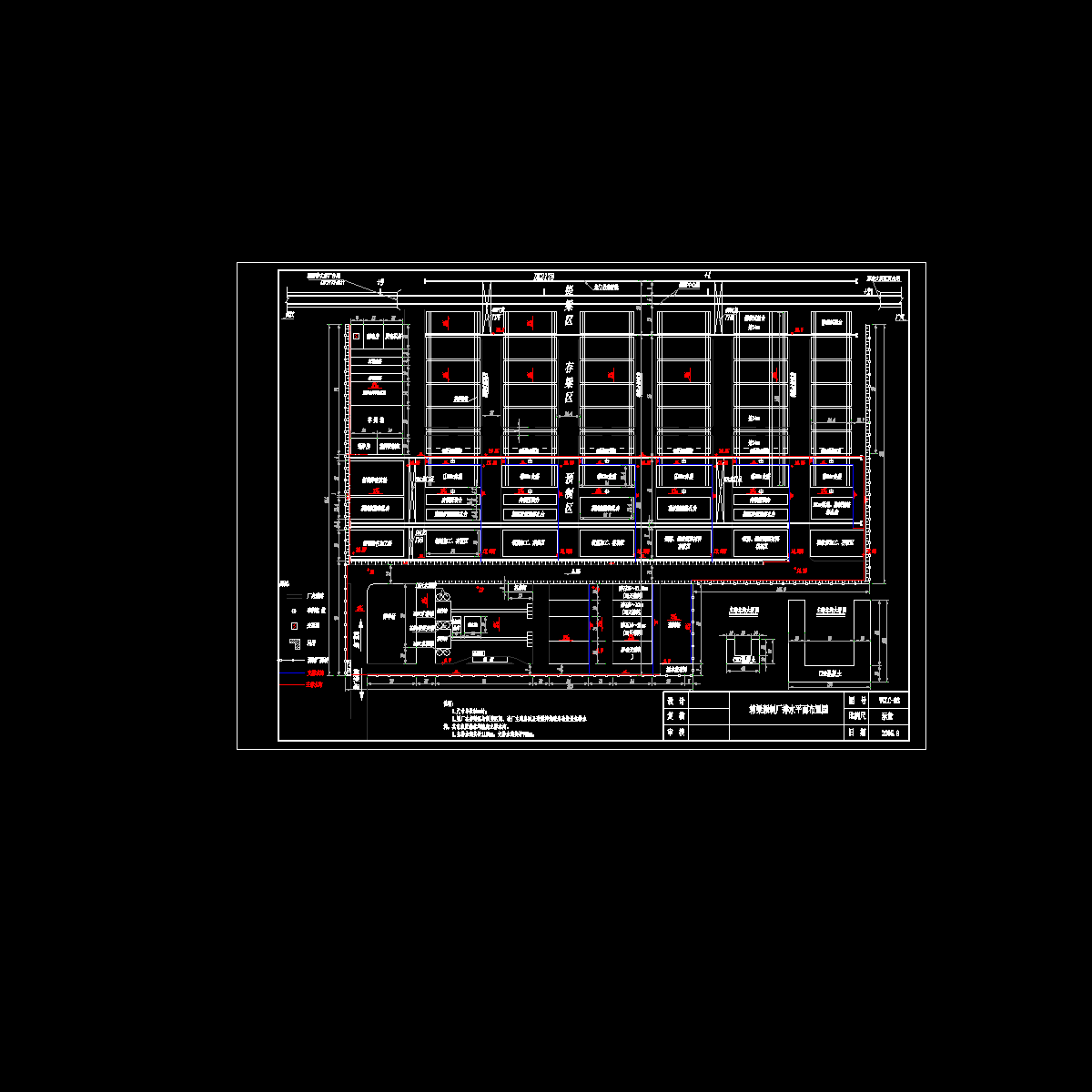

wglc-03-梁厂排水布置图（6）.dwg

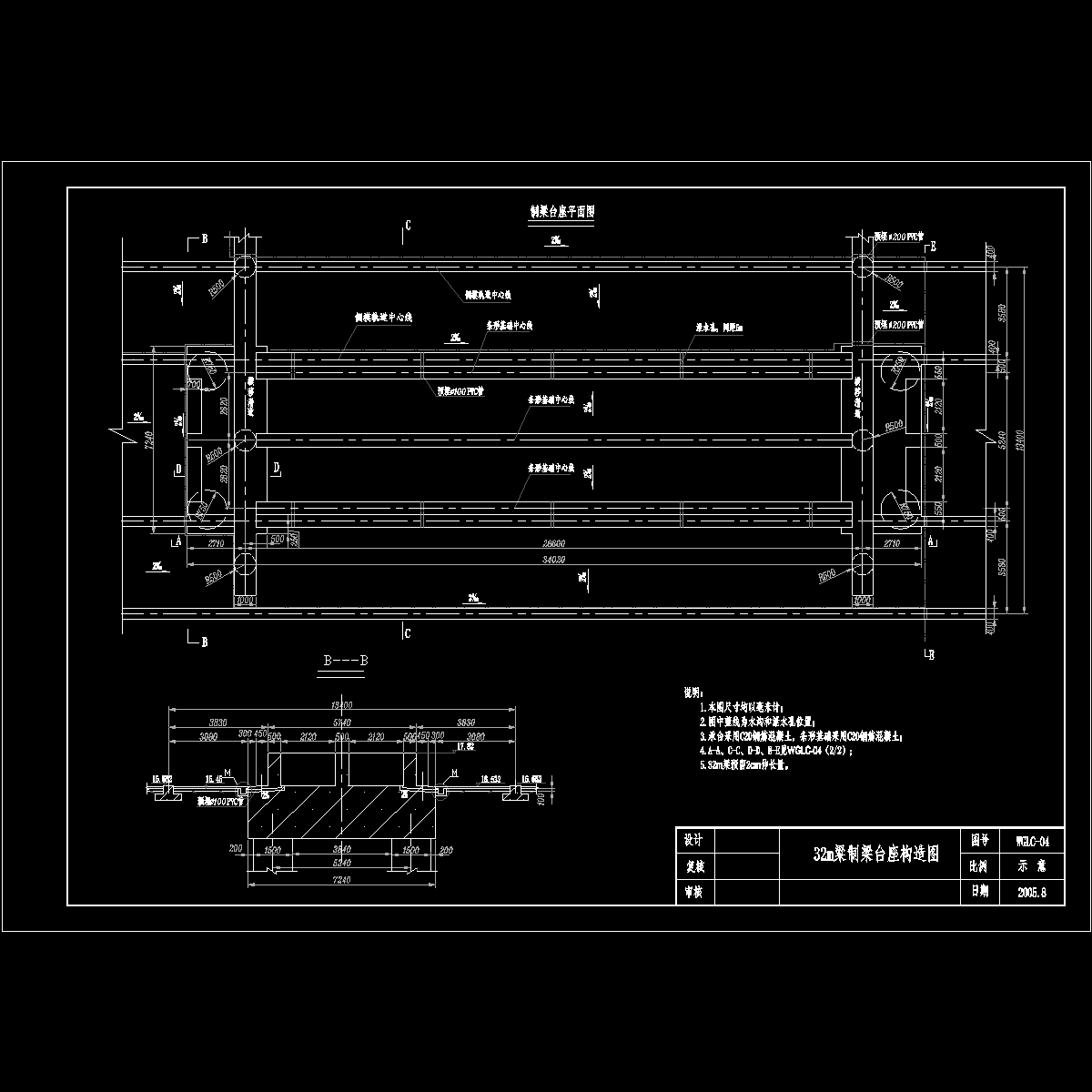

wglc-04-32m梁制梁台座构造图(8.28)（7）.dwg

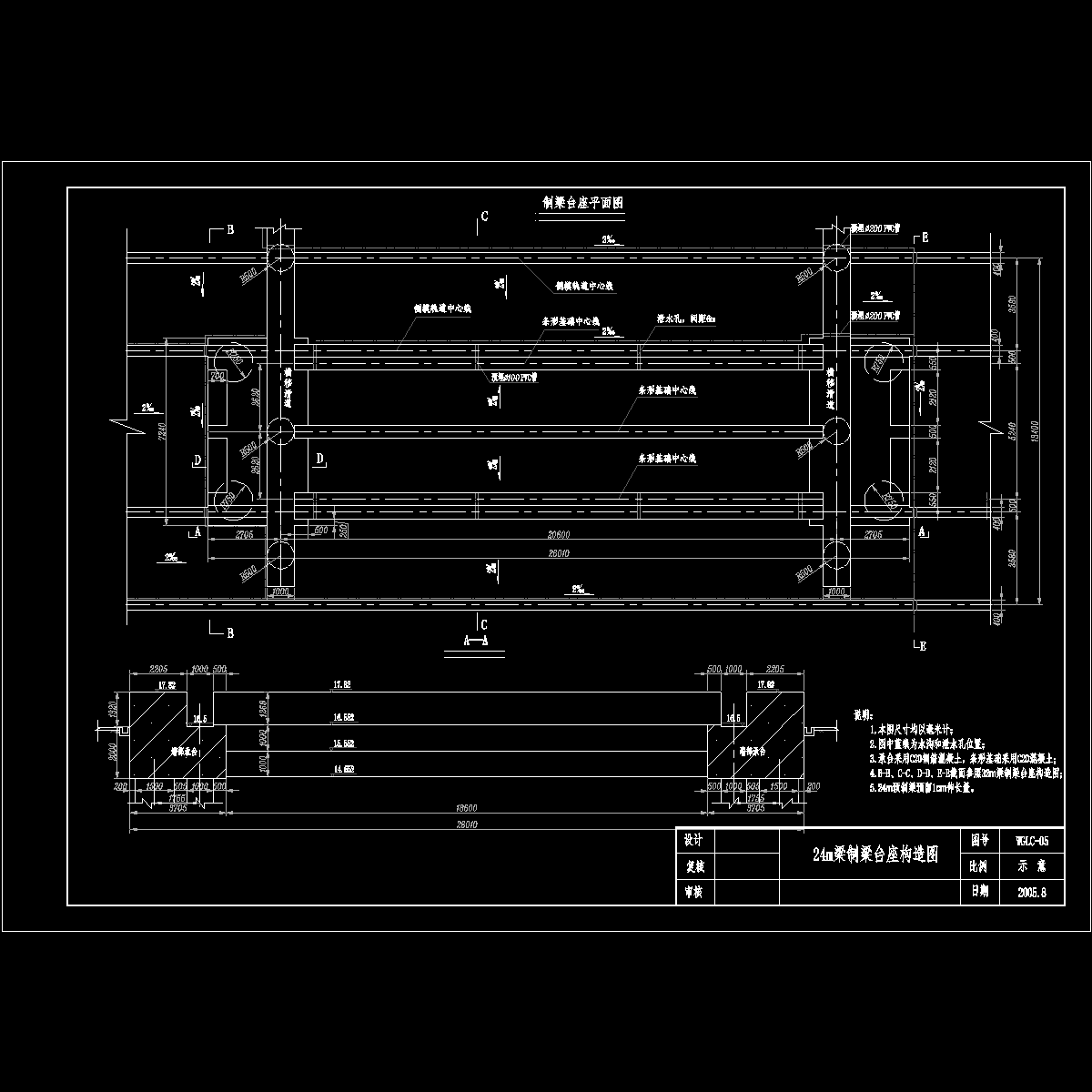

wglc-05-24m梁制梁台座构造图(8.28)（8）.dwg

wglc-06-32m兼24m梁制梁台座构造图(8.28)（9）.dwg

wglc-07-32m、24m存梁台座构造图(8.28)（10）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
