[CAD]带车库六级人防综合楼结构设计图纸（框架结构）(预应力混凝土管桩)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 地下室功能：车库,设备用房
• 参考图纸：26张
• 设计年代：近代

附件详情

该资料包含：
结构设计总说明、预应力混凝土管桩通用说明、基础平面图、承台大样、地下室钢筋混凝土墙配筋图、地梁配筋图、地下室底板配筋图、剖面及大样图、柱钢筋图、梁配筋图、板配筋图、屋顶层梁配筋图、屋顶层板配筋图、梯屋面层梁板配筋图共26张图纸。

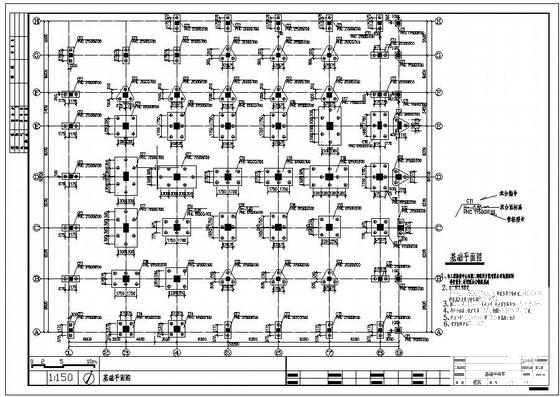

第 1 张图

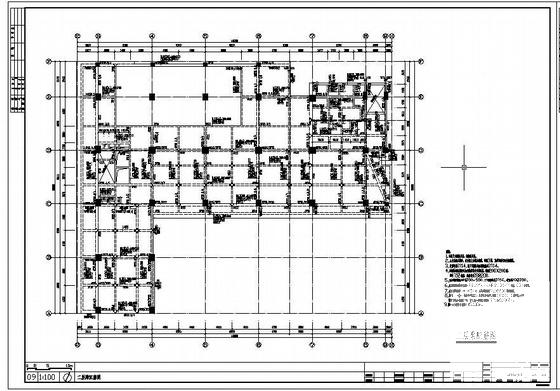

第 2 张图

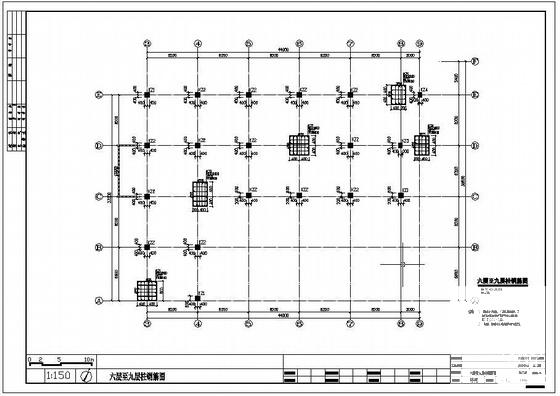

第 3 张图

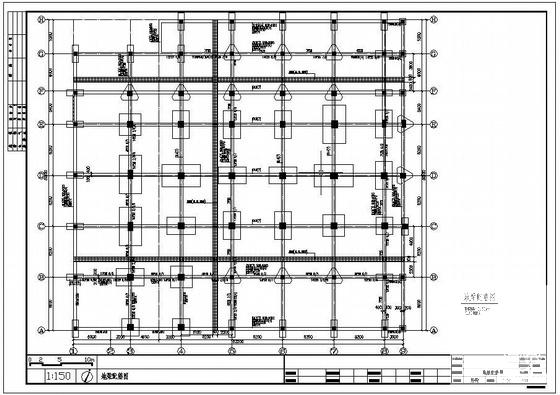

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
