一份地上7层砌体结构住宅楼结构设计CAD施工图纸(1层为车库)(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：7张

附件详情

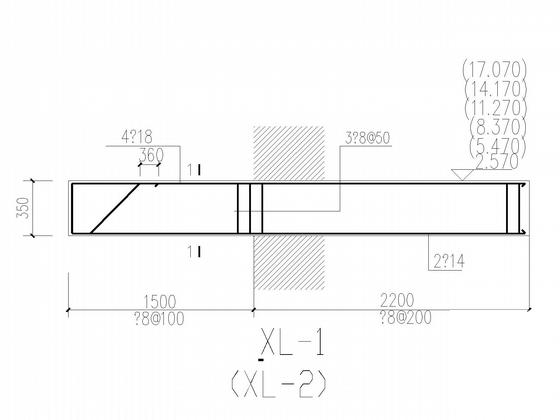

结构设计说明 、基础 平面布置图 、基础详图、构造柱详图、结构平面图、构件详图、梁配筋详图、屋顶结构平面图、屋梁配筋详图、 楼梯详图 共7张图纸。

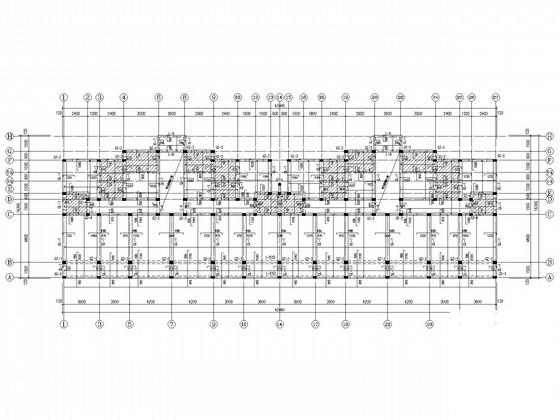

基础布置平面图

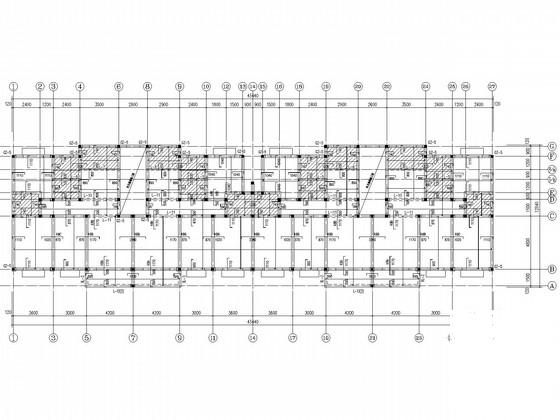

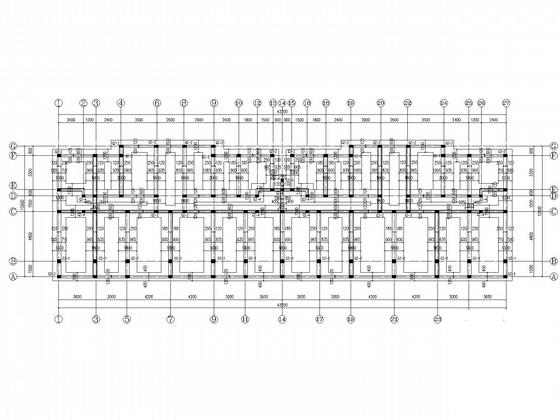

结构平面图

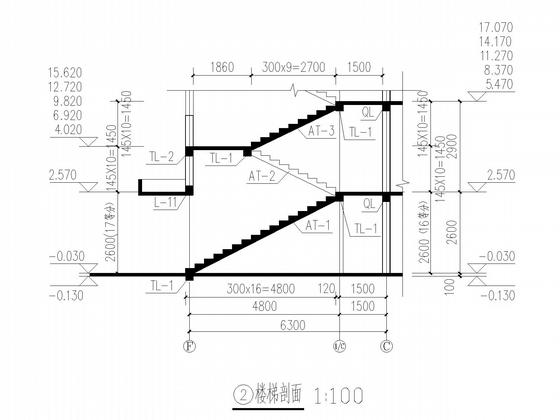

楼梯节点

节点

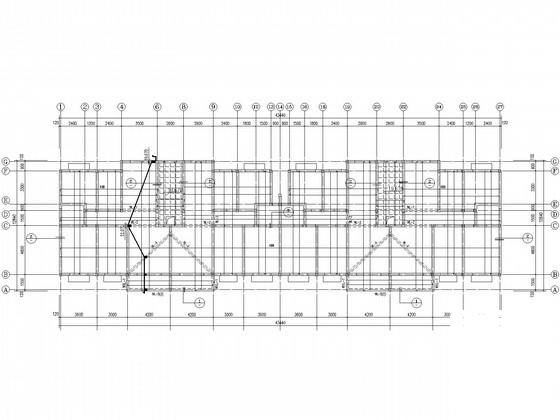

屋顶结构平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
