美亚热电有限公司码头工程施工CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

海安美亚热电有限公司码头工程位于海安开发区通扬运河南侧，根据建设单位要求在该河段建设电厂专用码头，码头占用岸线长204m，设5T固定吊机4座，码头两侧设12.4m封头，码头前沿作业带宽度10m。
1 设计总说明
2 主要工程量表
3 平面位置图
4 平、立面图
5 码头断面图
6 护岸封头断面图
7 5T吊机断面图

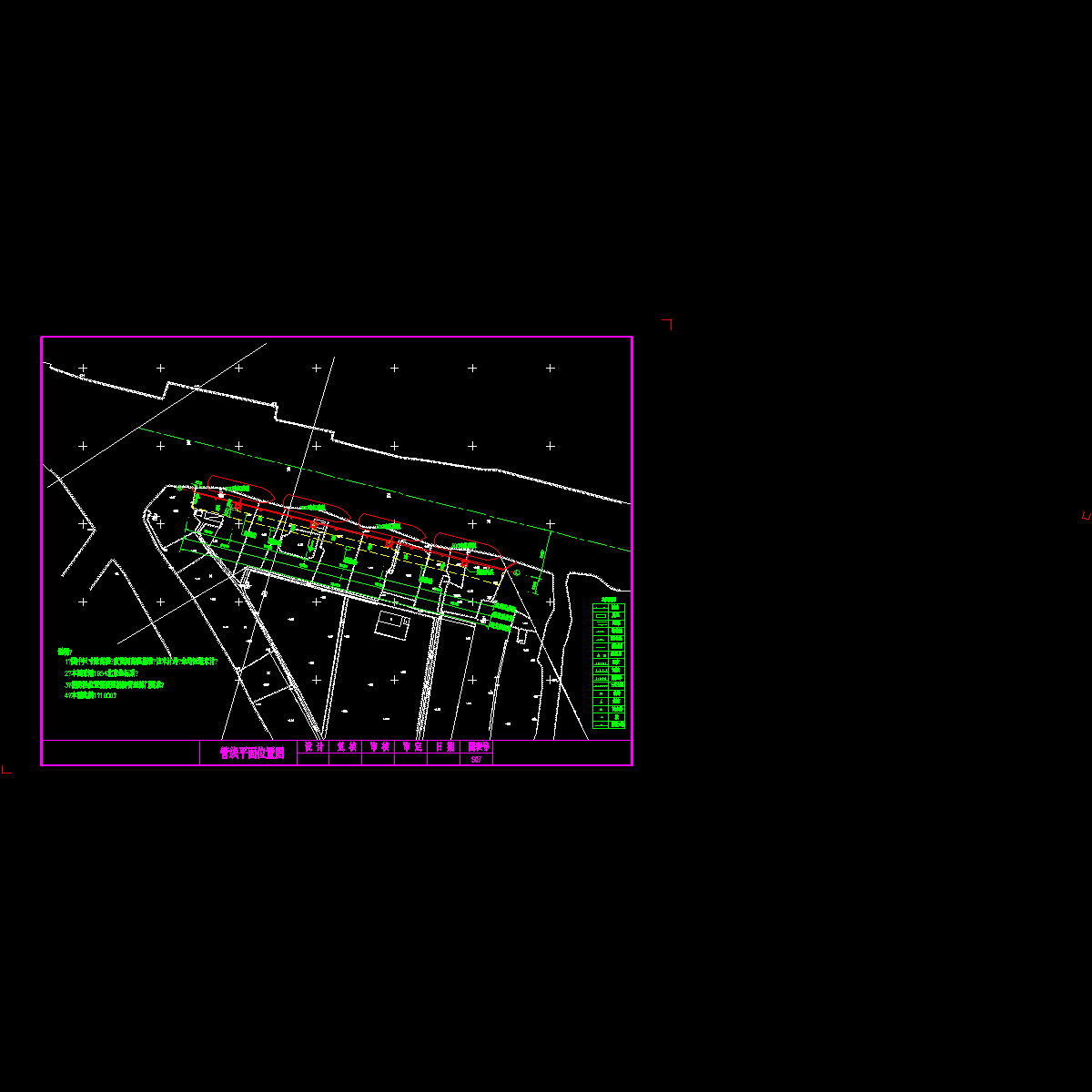

8 管线平面位置图

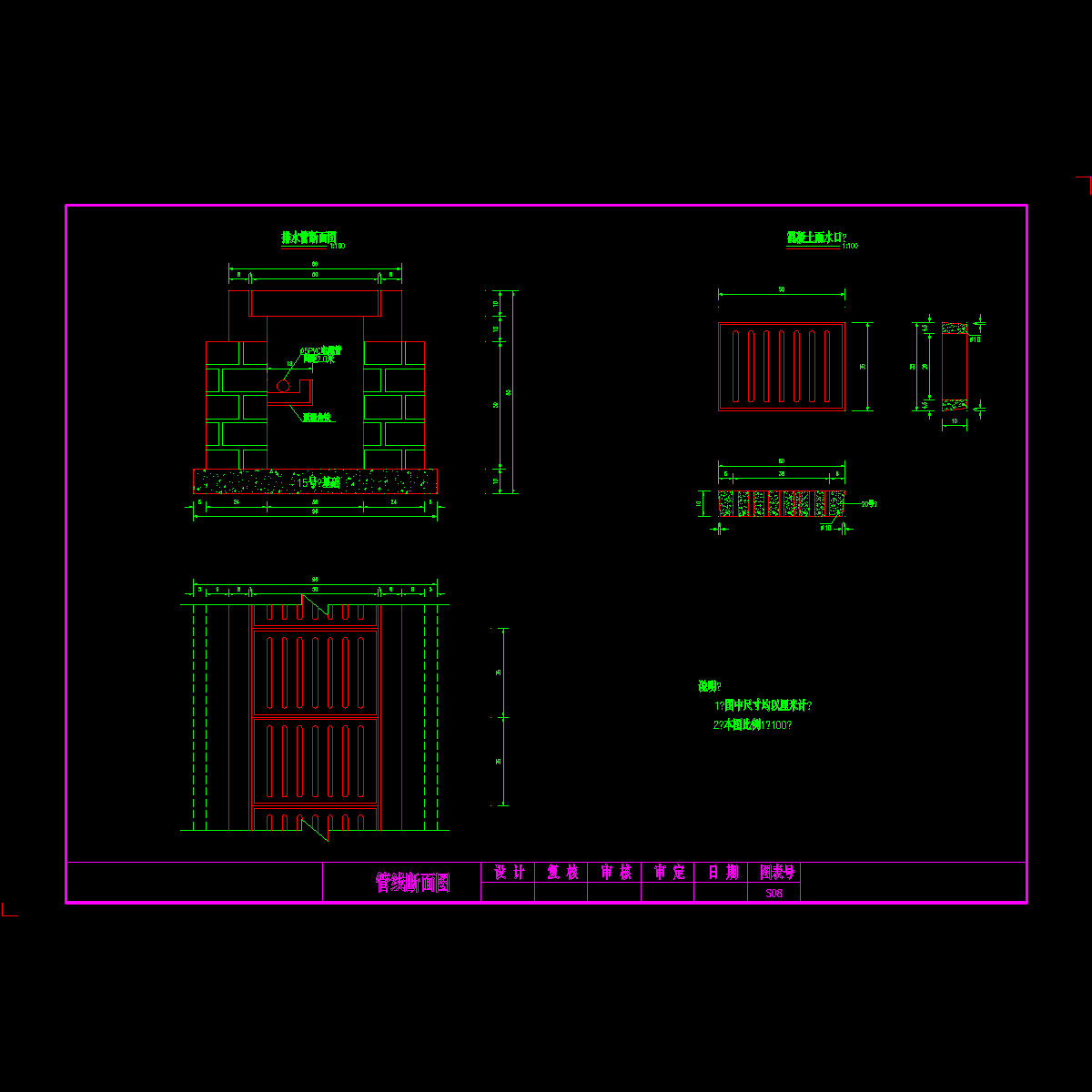

9 管线断面图
10 系船柱构造图
11 系船环构造图

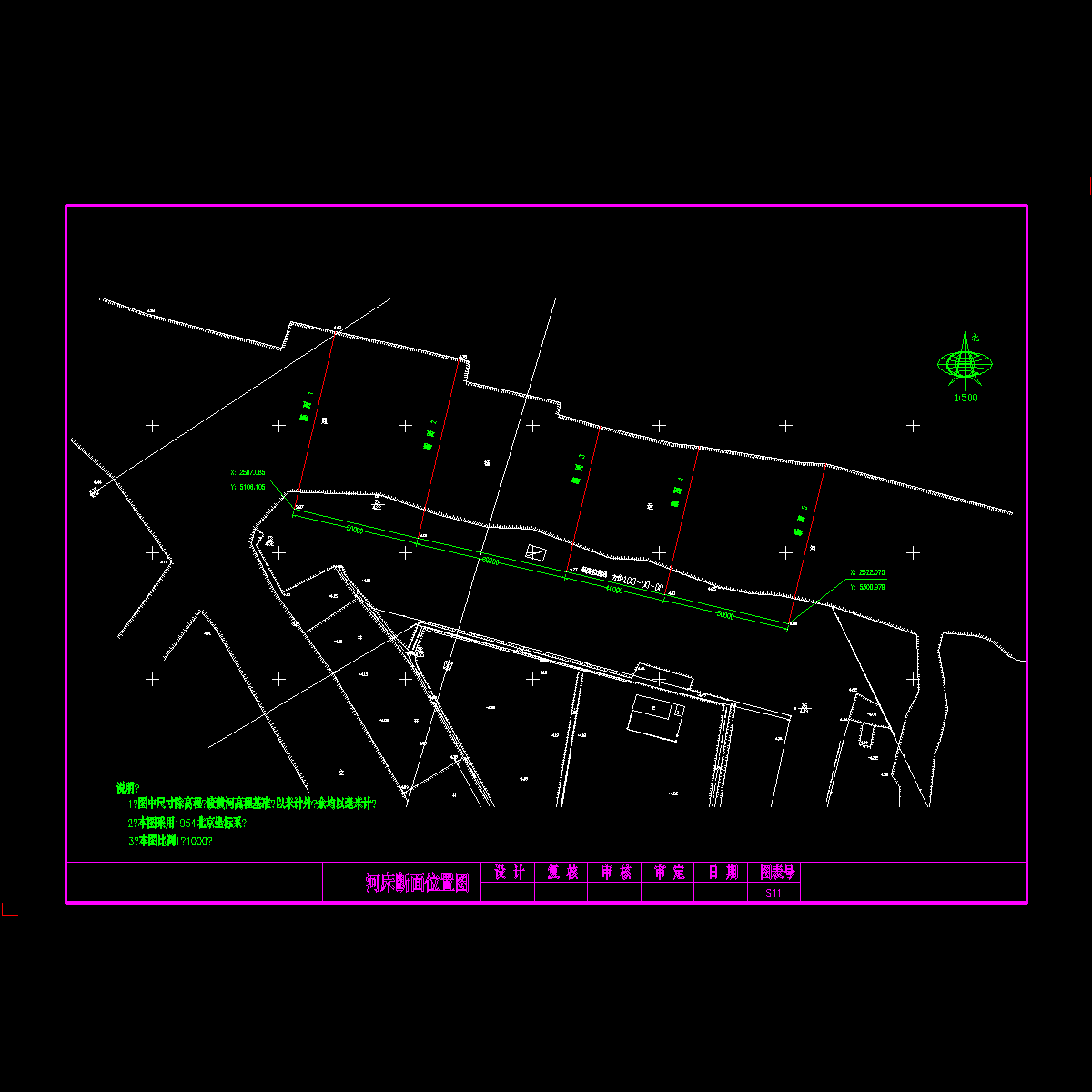

12 河床断面位置图
13 河床断面图（一）
14 河床断面图（二）
15 河床断面图（三）
16 基坑开挖断面图（一）
17 基坑开挖断面图（二）
18 基坑开挖断面图（三）
19 围堰标准横断面

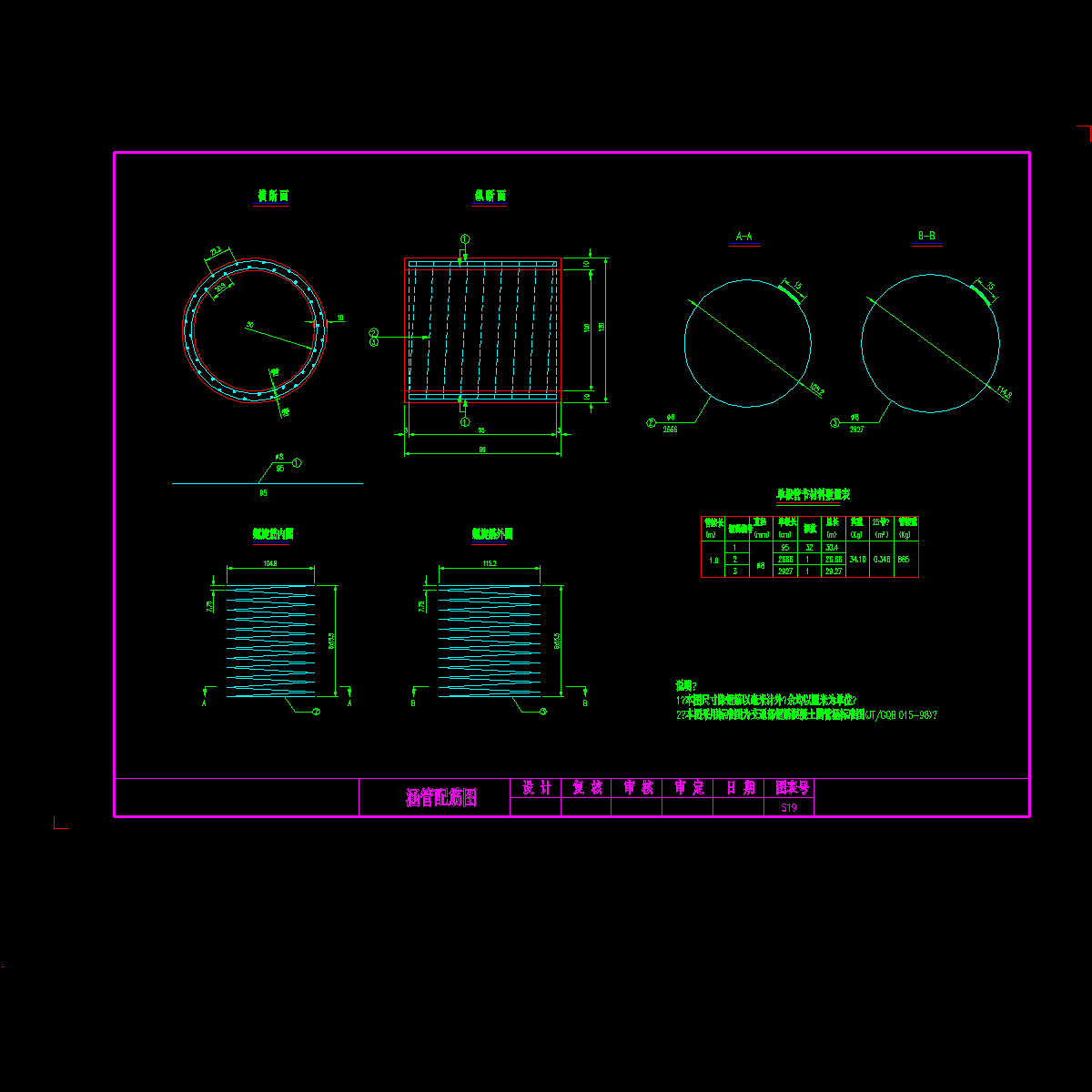

20 涵管配筋图
21 涵管基础配筋图
22 前沿作业带平面图
23 作业带钢筋图（一）
24 作业带钢筋图（二）
25 作业带钢筋图（三）

管线断面图.dwg

管线平面位置图.dwg

涵管配筋图.dwg

河床断面位置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
